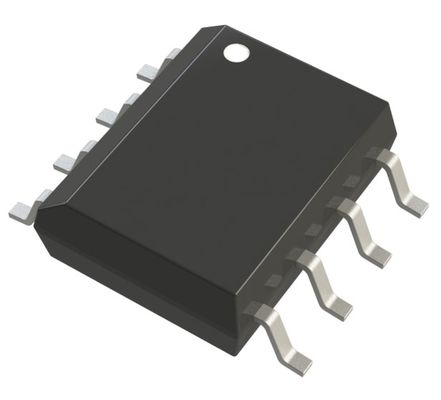

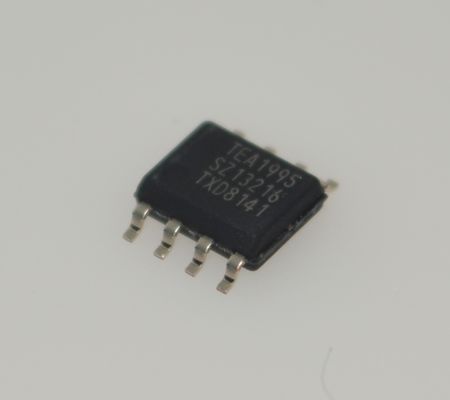

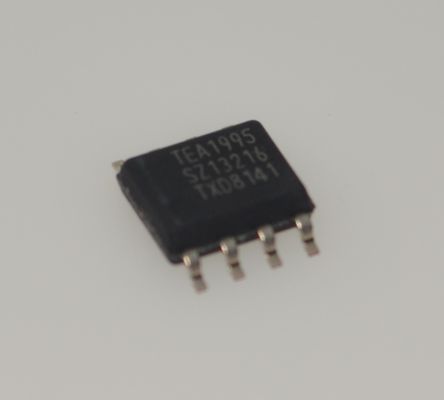

TEA1995T ตัวควบคุมวงจรเรียงกระแสแบบซิงโครนัสสำหรับ SMPS ประสิทธิภาพสูง 15µA เริ่มต้น 650µA การทำงาน โหมด CCM/DCM/QR สูงสุด 200kHz การป้องกันขั้นสูง

TEA1995T ตัวควบคุมวงจรเรียงกระแสแบบซิงโครนัสสำหรับ SMPS ประสิทธิภาพสูง 15andmicro;A Startup 650andmicro;A การทำงานโหมด CCM/DCM/QR 200kHz สูงสุด การป้องกันขั้นสูง

andnbsp;

คุณสมบัติ

2.1 คุณสมบัติประสิทธิภาพ

andbull; ไดรฟ์เกตแบบปรับได้เพื่อประสิทธิภาพสูงสุดในทุกโหลด

andbull; กระแสไฟเลี้ยงในการประหยัดพลังงานต่ำกว่า 200 andmu;A

2.2 คุณสมบัติการใช้งาน

andbull; ช่วงแรงดันไฟฟ้ากว้างตั้งแต่ 4.5 V ถึง 38 V

andbull; การแก้ไขแบบซิงโครนัสคู่สำหรับ LLC resonant ในแพ็คเกจ SO8

andbull; การแก้ไขแบบซิงโครนัสสำหรับตัวแปลงฟลายแบ็คแบบหลายเอาต์พุต

andbull; รองรับการทำงาน 5 V ด้วย SR MOSFET ระดับลอจิก

andbull; อินพุตดิฟเฟอเรนเชียลสำหรับการตรวจจับแรงดันไฟฟ้าเดรนและซอร์สของ SR MOSFET แต่ละตัว

2.3 คุณสมบัติการควบคุม

andbull; การควบคุม SR โดยไม่มีเวลาเปิดขั้นต่ำ

andbull; ไดรฟ์เกตแบบปรับได้สำหรับการปิดอย่างรวดเร็วเมื่อสิ้นสุดการนำไฟฟ้า

andbull; การป้องกัน UnderVoltage LockOut (UVLO) พร้อมการดึงเกตแบบแอคทีฟ

andnbsp;

แอปพลิเคชัน

TEA1995T มีวัตถุประสงค์เพื่อใช้กับแหล่งจ่ายไฟแบบเรโซแนนซ์ ในแอปพลิเคชันดังกล่าว สามารถขับเคลื่อน SR MOSFET ภายนอกสองตัวสำหรับการแก้ไขแรงดันไฟฟ้าบนขดลวดทุติยภูมิสองเส้นของหม้อแปลง MOSFET เหล่านี้จะแทนที่ไดโอด สามารถใช้ได้กับแหล่งจ่ายไฟทั้งหมดที่ต้องการประสิทธิภาพสูง:

andbull; อะแดปเตอร์

andbull; แหล่งจ่ายไฟสำหรับเดสก์ท็อปพีซีและพีซีแบบออลอินวัน

andbull; แหล่งจ่ายไฟสำหรับโทรทัศน์

andbull; แหล่งจ่ายไฟสำหรับเซิร์ฟเวอร์

andnbsp;

คำอธิบาย

TEA1995T เป็นผลิตภัณฑ์แรกของ IC ตัวควบคุม Synchronous Rectifier (SR) รุ่นใหม่สำหรับแหล่งจ่ายไฟแบบสวิตช์โหมด มันมีวิธีการขับเคลื่อนเกตแบบปรับได้เพื่อประสิทธิภาพสูงสุดในทุกโหลด

TEA1995T เป็น IC ตัวควบคุมเฉพาะสำหรับการแก้ไขแบบซิงโครนัสที่ด้านทุติยภูมิของตัวแปลงเรโซแนนซ์ มีสเตจไดรเวอร์สองตัวสำหรับขับเคลื่อน SR MOSFET ซึ่งแก้ไขเอาต์พุตของขดลวดหม้อแปลงทุติยภูมิแบบเซ็นทรัลแท็ป สเตจไดรเวอร์เกตทั้งสองมีอินพุตการตรวจจับของตัวเองและทำงานอย่างอิสระ

TEA1995T ยังสามารถใช้ในตัวแปลงฟลายแบ็คแบบหลายเอาต์พุตโดยวาง SR MOSFET ไว้ที่ด้านล่าง

TEA1995T ผลิตขึ้นในกระบวนการ Silicon-On-Insulator (SOI)

andnbsp;

ข้อมูล

andnbsp;

การวาด
