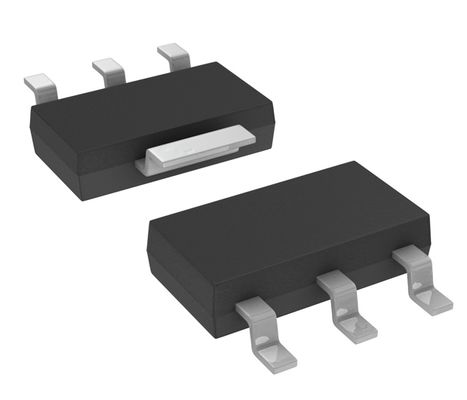

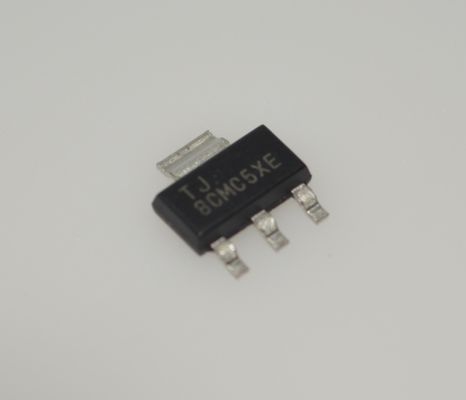

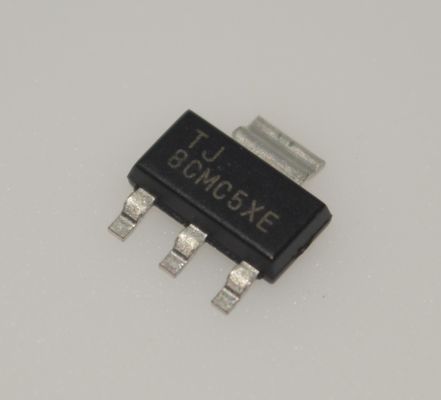

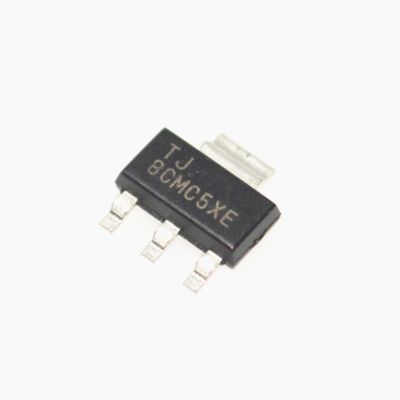

TLV1117LV33DCYR 800mA LDO 3.3V การออกแบบคงที่ 1% ความแม่นยํา ความดันตกต่ํา ความแรงดันเกินกระแสและการป้องกันความร้อน -40 °C ถึง 125 °C มีความมั่นคงกับคอนเดซิสเตอร์เซรามิก SOT-223 แพ็คเกจ

TLV1117LV33DCYR 800mA LDO 3.3V เอาต์พุตคงที่ ความแม่นยำ 1% แรงดันไฟฟ้าตกคร่อมต่ำ การป้องกันกระแสเกินและความร้อน -40anddeg;C ถึง 125anddeg;C เสถียรด้วยตัวเก็บประจุเซรามิก แพ็คเกจ SOT-223

andnbsp;

คุณสมบัติ

andbull; ความแม่นยำทั่วไป: 1.5%

andbull; Low IQ: 100 andmu;A (สูงสุด)andndash; ต่ำกว่าอุปกรณ์ 1117 มาตรฐาน 500 เท่า

andbull; VIN: 2 V ถึง 5.5 Vandndash; VIN สูงสุดสัมบูรณ์: 6 V

andbull; เสถียรด้วยกระแสไฟขาออก 0 mA

andbull; แรงดันไฟฟ้าตกคร่อมต่ำ: 455 mV ที่ 1 A สำหรับ VOUT = 3.3 V

andbull; PSRR สูง: 65 dB ที่ 1 kHz

andbull; ขีดจำกัดกระแสไฟขั้นต่ำที่ระบุ: 1.1 A

andbull; เสถียรด้วยตัวเก็บประจุเซรามิกที่คุ้มค่า:andndash; ด้วย 0-andOmega; ESR

andbull; ช่วงอุณหภูมิ: andndash;40anddeg;C ถึง +125anddeg;C

andbull; การป้องกันความร้อนเกินและการป้องกันกระแสเกิน

andbull; สำหรับการเปลี่ยนแบบดรอปอินพร้อมฟังก์ชันการทำงานที่อัปเกรดแล้ว โปรดดู TLV761

andbull; มีจำหน่ายในแพ็คเกจ SOT-223

andnbsp;

แอปพลิเคชัน

andbull; กล่องรับสัญญาณ

andbull; ทีวีและจอภาพ

andbull; อุปกรณ์ต่อพ่วง PC, โน้ตบุ๊ก, เมนบอร์ด

andbull; โมเด็มและผลิตภัณฑ์สื่อสารอื่นๆ

andbull; การควบคุมหลังการจ่ายไฟแบบสวิตชิ่ง

andnbsp;

คำอธิบาย

TLV1117LV ตัวควบคุมเชิงเส้นแรงดันไฟฟ้าตกคร่อมต่ำ (LDO) เป็นรุ่นแรงดันไฟฟ้าอินพุตต่ำของตัวควบคุมแรงดันไฟฟ้า TLV1117 ที่ได้รับความนิยม

TLV1117LV เป็นอุปกรณ์พลังงานต่ำมากที่ใช้กระแสไฟนิ่งต่ำกว่าตัวควบคุมแรงดันไฟฟ้า 1117 ทั่วไปถึง 500 เท่า ทำให้อุปกรณ์นี้ออกแบบมาสำหรับแอปพลิเคชันที่ต้องการกระแสไฟสแตนด์บายต่ำมาก TLV1117LV LDO ยังมีความเสถียรด้วยกระแสโหลด 0 mA ไม่มีข้อกำหนดโหลดขั้นต่ำ ทำให้อุปกรณ์นี้เป็นตัวเลือกที่ดีสำหรับแอปพลิเคชันที่ตัวควบคุมต้องจ่ายไฟให้กับโหลดขนาดเล็กมากในระหว่างสแตนด์บาย นอกเหนือจากกระแสไฟขนาดใหญ่ในลำดับ 1 A ในระหว่างการทำงานปกติ TLV1117LV ให้ประสิทธิภาพการเปลี่ยนแปลงของสายและโหลดที่ยอดเยี่ยม ส่งผลให้แรงดันไฟฟ้าขาออกต่ำเกินไปและสูงเกินไปมีขนาดเล็กมากเมื่อความต้องการกระแสโหลดเปลี่ยนจากน้อยกว่า 1 mA เป็นมากกว่า 500 mA

แบนด์แกปและแอมพลิฟายเออร์ข้อผิดพลาดที่มีความแม่นยำให้ความแม่นยำ 1.5% อัตราส่วนการปฏิเสธแหล่งจ่ายไฟ (PSRR) ที่สูงมากช่วยให้สามารถใช้อุปกรณ์สำหรับการควบคุมหลังตัวควบคุมแบบสวิตชิ่งได้ คุณสมบัติที่มีค่าอื่นๆ ได้แก่ สัญญาณรบกวนขาออกต่ำและแรงดันไฟฟ้าตกคร่อมต่ำ

อุปกรณ์ได้รับการชดเชยภายในเพื่อให้มีความเสถียรด้วยตัวเก็บประจุที่มีความต้านทานอนุกรมเทียบเท่า (ESR) 0-andOmega; ข้อได้เปรียบที่สำคัญเหล่านี้ช่วยให้สามารถใช้ตัวเก็บประจุเซรามิกขนาดเล็กที่คุ้มค่าได้ นอกจากนี้ยังสามารถใช้ตัวเก็บประจุที่คุ้มค่าซึ่งมีแรงดันไบอัสและอุณหภูมิที่ลดลงได้หากต้องการ

andnbsp;

ข้อมูล

andnbsp;

ภาพวาด
