เราให้บริการโซลูชั่นครบวงจรจากโมดูลการสื่อสาร, เสาอากาศ, PCB, PCBA และส่วนประกอบทั้งหมดสำหรับ PCB Bom
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| การทำงาน: | ก้าวขึ้นไปก้าวลง | การกำหนดค่าเอาต์พุต: | บวกหรือลบ |
|---|---|---|---|
| ทอพอโลยี: | เจ้าชู้เพิ่ม | ประเภทเอาต์พุต: | ปรับได้ |
| จำนวนเอาต์พุต: | 1 | ||
| เน้น: | HMC245AQS16E SPST สวิตช์ 0.1-6GHz แบรนด์แบนด์,สลับ SPST ความสูญเสียการใส่ต่ํา 1.2dB,การควบคุม CMOS สวิตช์ RF 50Ω |
||

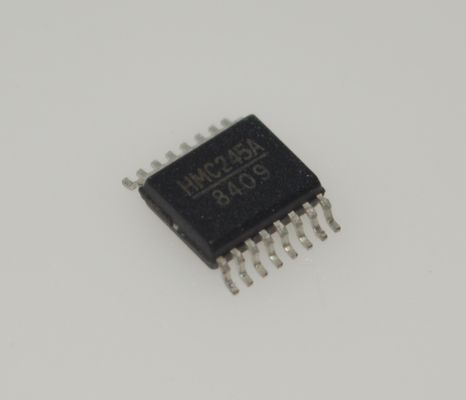

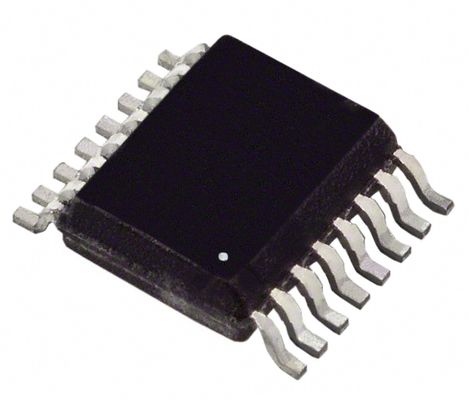

HMC245AQS16E สวิตช์ SPST ประสิทธิภาพสูง 0.1-6GHz Broadband 1.2dB Low IL 60dB Isolation 5V/3V CMOS Control +38dBm IP3 50andOmega; Matched RoHS Compliant สำหรับระบบ Cellular/WiFi
andnbsp;
andnbsp;คุณสมบัติ
การสูญเสียการแทรกต่ำ: 0.7 dB @ 2.0 GHz
การออกแบบที่ไม่สะท้อนกลับ
ตัวถอดรหัส TTL 2:3 ในตัว
สถานะแยก 'ปิดทั้งหมด'
แหล่งจ่ายไฟบวกเดี่ยว: Vdd = +5V
แพ็คเกจ SMT QSOP 16 ขา
andnbsp;
แอปพลิเคชัน
HMC245AQS16 / 245AQS16E เหมาะสำหรับ:
andbull; โครงสร้างพื้นฐานสถานีฐาน
andbull; CATV / DBS
andbull; Wireless Local Loop
andbull; อุปกรณ์ทดสอบ
andnbsp;
คำอธิบาย
HMC245AQS16E เป็นสวิตช์ SP3T แบบไม่สะท้อนแสงราคาประหยัดในแพ็คเกจติดตั้งบนพื้นผิว QSOP 16 ขา ครอบคลุม DC ถึง 3.5 GHz สวิตช์มีการแยก 30 ถึง 40 dB และการสูญเสียการแทรกต่ำ 0.7 dB ตัวถอดรหัสที่เข้ากันได้กับ TTL/CMOS 2:3 ถูกรวมเข้ากับสวิตช์โดยต้องใช้สายควบคุมเพียง 2 เส้นและไบอัส +5V เดียวเพื่อเลือกแต่ละเส้นทาง แทนที่สายควบคุม 6 เส้นที่ปกติจำเป็นต้องใช้โดยสวิตช์ GaAs SP3T
andnbsp;
ข้อมูล
|
หมวดหมู่
|
andnbsp;
|
|
|
ผู้ผลิต
|
Analog Devices Inc.
|
andnbsp;
|
|
ซีรีส์
|
-
|
andnbsp;
|
|
บรรจุภัณฑ์
|
จำนวนมาก
|
andnbsp;
|
|
สถานะชิ้นส่วน
|
ใช้งานอยู่
|
andnbsp;
|
|
ประเภท RF
|
CATV
|
andnbsp;
|
|
โทโพโลยี
|
ดูดซับ
|
andnbsp;
|
|
วงจร
|
SP3T
|
andnbsp;
|
|
ช่วงความถี่
|
0Hz ~ 3.5GHz
|
andnbsp;
|
|
การแยก
|
36dB
|
andnbsp;
|
|
การสูญเสียการแทรก
|
0.8dB
|
andnbsp;
|
|
ความถี่ทดสอบ
|
2.5GHz
|
andnbsp;
|
|
P1dB
|
29dBm
|
andnbsp;
|
|
IIP3
|
48dBm
|
andnbsp;
|
|
คุณสมบัติ
|
-
|
andnbsp;
|
|
อิมพีแดนซ์
|
50Ohm
|
andnbsp;
|
|
แรงดันไฟฟ้า - แหล่งจ่าย
|
5V
|
andnbsp;
|
|
อุณหภูมิในการทำงาน
|
-40anddeg;C ~ 85anddeg;C
|
andnbsp;
|
|
ประเภทการติดตั้ง
|
ติดตั้งบนพื้นผิว
|
andnbsp;
|
|
แพ็คเกจ / เคส
|
16-SSOP (0.154", 3.90mm Width)
|
andnbsp;
|
|
แพ็คเกจอุปกรณ์ซัพพลายเออร์
|
16-QSOP
|
andnbsp;
|
|
หมายเลขผลิตภัณฑ์พื้นฐาน
|
andnbsp;
ภาพวาด
