รายละเอียดสินค้า:
การชำระเงิน:
|
| การทำงาน: | ก้าวขึ้นไปก้าวลง | การกำหนดค่าเอาต์พุต: | บวกหรือลบ |
|---|---|---|---|
| ทอพอโลยี: | เจ้าชู้เพิ่ม | ประเภทเอาต์พุต: | ปรับได้ |
| จำนวนเอาต์พุต: | 1 | ||
| เน้น: | โมดูล I/O ดิจิตอล 8 ช่อง,โมดูล PLC ที่แยกออกด้วยแสง 24V,I/O ดิจิตอลอุตสาหกรรม พร้อมการป้องกัน ESD |
||
EL7155CS ดิจิตอล I/O 8 ช่องพร้อมฉนวนแยกแสง 24V แรงดันไฟฟ้ากว้าง 10-35V ป้องกัน ESD 4kV ความเร็วสูง 500kHz อุตสาหกรรม -40°C ถึง 85°C สอดคล้องกับ RoHS และเข้ากันได้กับ PLC
และnbsp;
คุณสมบัติ
และbull; ความเร็วสัญญาณนาฬิกาสูงสุด 40MHz
และbull; tr/tf 15ns ที่ CLOAD 2000pF
และbull; ความคลาดเคลื่อนเวลาขึ้นและลง 0.5ns
และbull; ความคลาดเคลื่อนการหน่วงเวลา tON-tOFF 0.5ns
และbull; ความจุอินพุตทั่วไป 3.5pF
และbull; ไดรฟ์สูงสุด 3.5A
และbull; ความต้านทาน ON ต่ำ 3.5andOmega;
และbull; ความสามารถในการขับเคลื่อนแบบ capacitive สูง
และbull; ทำงานจาก 4.5V ถึง 16.5V
และbull; ปราศจากสารตะกั่ว (เป็นไปตาม RoHS)
และnbsp;
แอปพลิเคชัน
และbull; เครื่องทดสอบ ATE/burn-in
และbull; การเปลี่ยนระดับ
และbull; ไดรเวอร์ IGBT
และbull; ไดรเวอร์ CCD
และnbsp;
คำอธิบาย
EL7155 เป็นไดรเวอร์พินประสิทธิภาพสูงพร้อม 3-state เหมาะสำหรับแอปพลิเคชัน ATE และการเปลี่ยนระดับมากมาย ความสามารถในการขับเคลื่อนสูงสุด 3.5A ทำให้ส่วนประกอบนี้เป็นตัวเลือกที่ยอดเยี่ยมเมื่อขับเคลื่อนโหลดที่มีความจุสูง
พินเอาต์พุต OUTH และ OUTL เชื่อมต่อกับพินอินพุต VH และ VL ตามลำดับ ขึ้นอยู่กับสถานะของพิน IN พินเอาต์พุตหนึ่งพินอยู่ในสถานะ tri-state เสมอ ยกเว้นเมื่อพิน OE ต่ำ ซึ่งในกรณีนี้เอาต์พุตทั้งสองอยู่ในโหมด tri-state การแยก FET เอาต์พุตออกจากแหล่งจ่ายไฟช่วยให้สามารถตั้งค่า VH และ VL ได้อย่างอิสระ ทำให้สามารถใช้งานการเปลี่ยนระดับได้
ไดรเวอร์พินนี้มีประสิทธิภาพที่ดีขึ้นกว่าไดรเวอร์พินที่มีอยู่ ได้รับการออกแบบมาโดยเฉพาะให้ทำงานที่แรงดันไฟฟ้าต่ำถึง 0V ทั่วทั้งองค์ประกอบสวิตช์ ในขณะที่ยังคงรักษาลักษณะความเร็วและความต้านทาน ON ที่ดี

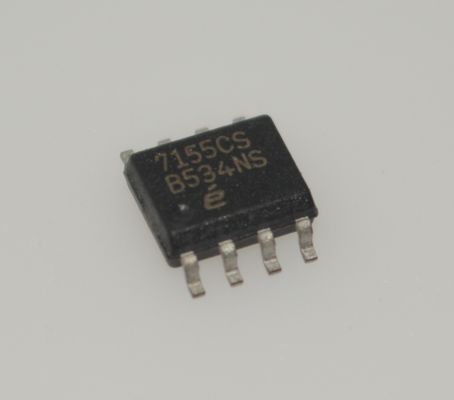

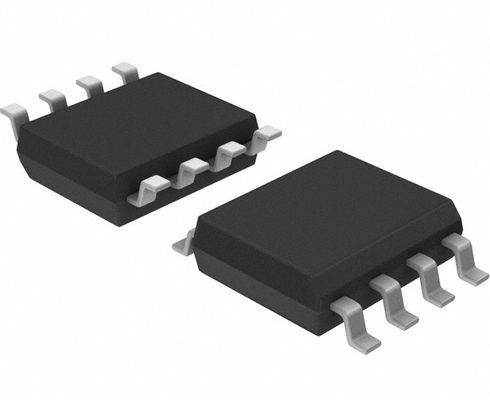

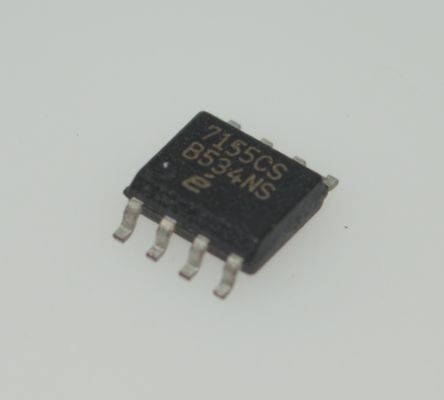

EL7155 มีจำหน่ายในแพ็คเกจ 8 Ld SOIC ได้รับการระบุให้ทำงานในช่วงอุณหภูมิ -40°C ถึง +85°C
และnbsp;
ข้อมูล
|
หมวดหมู่
|
และnbsp;
|
|
|
ผู้ผลิต
|
Renesas Electronics Corporation
|
และnbsp;
|
|
ซีรีส์
|
-
|
และnbsp;
|
|
บรรจุภัณฑ์
|
หลอด
|
และnbsp;
|
|
สถานะชิ้นส่วน
|
เลิกผลิต
|
และnbsp;
|
|
DigiKey Programmable
|
ไม่ได้ตรวจสอบ
|
และnbsp;
|
|
การกำหนดค่าที่ขับเคลื่อน
|
ด้านสูงหรือด้านต่ำ
|
และnbsp;
|
|
ประเภทช่องสัญญาณ
|
ซิงโครนัส
|
และnbsp;
|
|
จำนวนไดรเวอร์
|
2
|
และnbsp;
|
|
ประเภทเกต
|
IGBT
|
และnbsp;
|
|
แรงดันไฟฟ้า - แหล่งจ่าย
|
4.5V ~ 16.5V
|
และnbsp;
|
|
แรงดันไฟฟ้าลอจิก - VIL, VIH
|
0.8V, 2.4V
|
และnbsp;
|
|
กระแสไฟ - เอาต์พุตสูงสุด (แหล่ง, จม)
|
3.5A, 3.5A
|
และnbsp;
|
|
ประเภทอินพุต
|
ไม่กลับด้าน
|
และnbsp;
|
|
เวลาขึ้น / ลง (Typ)
|
14.5ns, 15ns
|
และnbsp;
|
|
อุณหภูมิในการทำงาน
|
-40°C ~ 125°C (TJ)
|
และnbsp;
|
|
ประเภทการติดตั้ง
|
ติดตั้งบนพื้นผิว
|
และnbsp;
|
|
แพ็คเกจ / เคส
|
8-SOIC (0.154andquot;, ความกว้าง 3.90 มม.)
|
และnbsp;
|
|
แพ็คเกจอุปกรณ์ซัพพลายเออร์
|
8-SOIC
|
และnbsp;
|
|
หมายเลขผลิตภัณฑ์พื้นฐาน
|
และnbsp;
ภาพวาด
