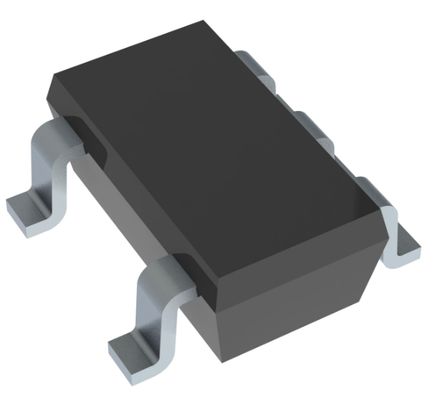

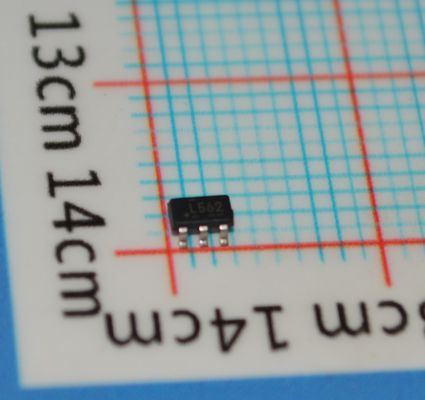

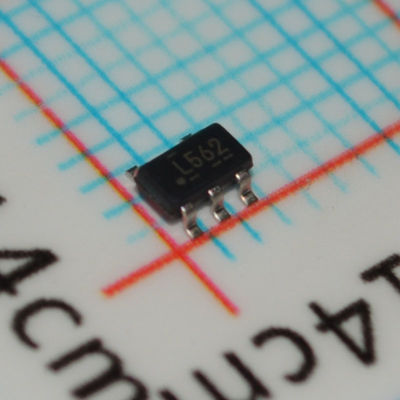

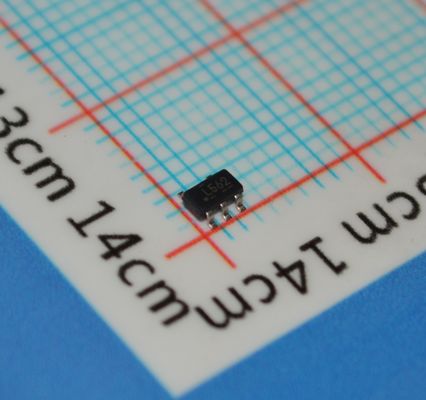

TPS560200DBVR ตัวแปลงบั๊กแบบซิงโครนัส 3.3V 0.6A พร้อมประสิทธิภาพ 95% อินพุต 4.5-17V ความถี่ 1.2MHz โหมด Eco การชดเชยภายใน Soft Start และการป้องกันความร้อนในแพ็คเกจ SOT-23

TPS560200DBVR 3.3V 0.6A ตัวแปลง Buck แบบซิงโครนัสพร้อมประสิทธิภาพ 95% อินพุต 4.5-17V ความถี่ 1.2MHz โหมด Eco-mode การชดเชยภายใน Soft Start และการป้องกันความร้อนในแพ็คเกจ SOT-23

และnbsp;

คุณสมบัติ

และbull; MOSFET ด้านบนแบบรวม 0.95-andOmega; และ MOSFET ด้านล่าง 0.33 andOmega;

และbull; กระแสไฟขาออกต่อเนื่อง 500-mA

และbull; ช่วงแรงดันไฟฟ้าขาออก: 0.8 V ถึง 6.5 V

และbull; การอ้างอิงแรงดันไฟฟ้า 0.8-V พร้อมความแม่นยำและplusmn;1.3% ตลอดช่วงอุณหภูมิ

และbull; Auto-Skip Advanced Eco-Modeandtrade; เพื่อประสิทธิภาพสูงที่โหลดเบา

และbull; D-CAP2andtrade;Mode เปิดใช้งานการตอบสนองชั่วคราวที่รวดเร็ว

และbull; ไม่จำเป็นต้องมีการชดเชยภายนอก

และbull; ความถี่ในการสลับ 600-kHz

และbull; Soft-Start ภายใน 2-ms

และbull; การเริ่มต้นที่ปลอดภัยเข้าสู่ Prebiased VOUT

และbull; การปิดระบบความร้อน

และbull;andndash;-40anddeg;C ถึง 125anddeg;C ช่วงอุณหภูมิการทำงานของรอยต่อ

และbull; มีจำหน่ายในแพ็คเกจ SOT-23 5 พิน

และnbsp;

แอปพลิเคชัน

และbull; Set Top Boxes

และbull; โมเด็ม

และbull; DTBs

และbull; ASDLs

และnbsp;

คำอธิบาย

TPS560200 เป็นตัวแปลง buck แบบซิงโครนัส D-CAP2 โหมด 17-V, 500-mA, low-Iq, adaptive on-time พร้อม MOSFET แบบรวมในแพ็คเกจ SOT-23 5 พินที่ใช้งานง่าย

TPS560200 ช่วยให้นักออกแบบระบบสามารถสร้างชุดตัวควบคุมบัสพลังงานอุปกรณ์ปลายทางต่างๆ ได้อย่างสมบูรณ์ด้วยโซลูชันต้นทุนต่ำ จำนวนส่วนประกอบน้อย และกระแสไฟสแตนด์บายต่ำ ลูปควบคุมหลักสำหรับอุปกรณ์ใช้การควบคุมโหมด D-CAP2 ซึ่งให้การตอบสนองชั่วคราวที่รวดเร็วโดยไม่มีส่วนประกอบการชดเชยภายนอก การควบคุม on-time แบบปรับได้รองรับการเปลี่ยนแปลงที่ราบรื่นระหว่างโหมด PWM ที่สภาวะโหลดที่สูงขึ้นและการทำงานของ Eco Mode ขั้นสูงที่โหลดเบา

TPS560200 ยังมีวงจรที่เป็นกรรมสิทธิ์ซึ่งช่วยให้อุปกรณ์สามารถปรับให้เข้ากับตัวเก็บประจุเอาต์พุตที่มีความต้านทานอนุกรม (ESR) ต่ำ เช่น POSCAP หรือ SP-CAP และตัวเก็บประจุเซรามิก ESR ต่ำพิเศษ อุปกรณ์ทำงานจากอินพุต VIN 4.5-V ถึง 17-V แรงดันไฟฟ้าขาออกสามารถตั้งโปรแกรมได้ระหว่าง 0.8 V ถึง 6.5 V อุปกรณ์ยังมีเวลา soft-start คงที่ 2-ms อุปกรณ์มีจำหน่ายในแพ็คเกจ SOT-23 5 พิน

และnbsp;

ข้อมูล

และnbsp;

ภาพวาด
