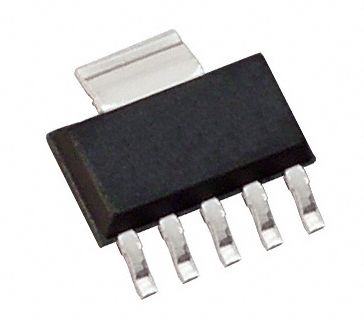

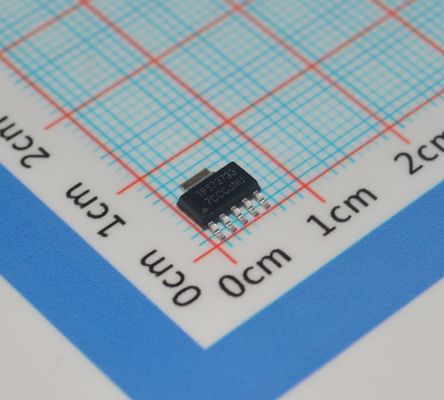

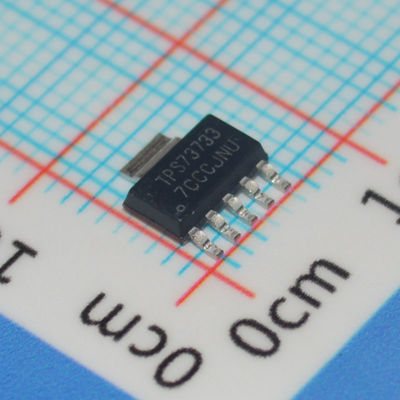

TPS73733DCQ 3.3V 1A อัลตรา-โลว์นอยส์ (30μVRMS) LDO พร้อม PSRR สูง (75dB) ความแม่นยำ 1% แรงดันตกคร่อมต่ำ (310mV) ขาเปิดใช้งาน เสถียรด้วยเซรามิก 1μF การป้องกันกระแสไฟ/ความร้อนในแพ็คเกจ TO-263

TPS73733DCQ 3.3V 1A Ultra-Low Noise (30andmu;VRMS) LDO พร้อม PSRR สูง (75dB) ความแม่นยำ 1% Low Dropout (310mV) ขาเปิดใช้งาน เสถียรด้วยตัวเก็บประจุเซรามิก 1andmu;F ป้องกันกระแสไฟ/ความร้อนในแพ็คเกจ TO-263

andnbsp;

คุณสมบัติ

andbull; เสถียรด้วยตัวเก็บประจุเอาต์พุตเซรามิก 1andmu;F หรือใหญ่กว่า

andbull; ช่วงแรงดันไฟฟ้าอินพุต: 2.2V ถึง 5.5V

andbull; แรงดันไฟฟ้าตกคร่อมต่ำพิเศษandndash; ซิลิคอนรุ่นเก่า: 130mV ทั่วไปที่ 1Aandndash; ซิลิคอนใหม่: 122mV ทั่วไปที่ 1A

andbull; การตอบสนองต่อทรานเชียนต์โหลดที่ยอดเยี่ยมandmdash;แม้จะมีตัวเก็บประจุเอาต์พุตเพียง 1andmu;F

andbull; โทโพโลยี NMOS ให้กระแสไฟรั่วไหลย้อนกลับต่ำ

andbull; ความแม่นยำเริ่มต้น: 1%

andbull; ความแม่นยำโดยรวมเหนือเส้น โหลด และอุณหภูมิandndash; ซิลิคอนรุ่นเก่า: 3%andndash; ซิลิคอนใหม่: 1.5%

andbull; น้อยกว่า 20nA ทั่วไป IQ ในโหมดปิดเครื่อง

andbull; การปิดเครื่องด้วยความร้อนและขีดจำกัดกระแสไฟเพื่อป้องกันข้อผิดพลาด

andbull; มีให้เลือกหลายรุ่นแรงดันไฟฟ้าเอาต์พุต:andndash; เอาต์พุตปรับได้: 1.20V ถึง 5.5Vandndash; เอาต์พุตแบบกำหนดเองพร้อมการเขียนโปรแกรมระดับแพ็คเกจจากโรงงาน

andnbsp;

แอปพลิเคชัน

andbull; การควบคุมแบบ Point-of-load สำหรับ DSP, FPGA และไมโครโปรเซสเซอร์

andbull; การควบคุมหลังการควบคุมสำหรับแหล่งจ่ายไฟแบบสวิตชิ่ง

andbull; อุปกรณ์พกพาและใช้แบตเตอรี่

andnbsp;

คำอธิบาย

ตัวควบคุมแรงดันไฟฟ้าแบบ LDO (low-dropout) เชิงเส้น TPS737 ใช้ทรานซิสเตอร์ผ่าน NMOS ในการกำหนดค่าตัวติดตามแรงดันไฟฟ้า โทโพโลยีนี้ไม่ไวต่อค่าตัวเก็บประจุเอาต์พุตและ ESR ทำให้สามารถกำหนดค่าโหลดได้หลากหลาย การตอบสนองต่อทรานเชียนต์โหลดนั้นยอดเยี่ยม แม้จะมีตัวเก็บประจุเอาต์พุตเซรามิกขนาดเล็ก 1andmu;F โทโพโลยี NMOS ยังช่วยให้แรงดันไฟฟ้าตกคร่อมต่ำมาก

TPS737 ใช้กระบวนการ BiCMOS ขั้นสูงเพื่อให้ได้ความแม่นยำสูงในขณะที่ให้แรงดันไฟฟ้าตกคร่อมต่ำมากและกระแสไฟพินกราวด์ต่ำ อุปกรณ์ที่ใช้กระบวนการผลิตล่าสุดมีการออกแบบที่อัปเดตด้วยซิลิคอนใหม่บนเทคโนโลยี TI ล่าสุด การใช้กระแสไฟเมื่อไม่ได้เปิดใช้งานน้อยกว่า 20nA และออกแบบมาสำหรับการใช้งานแบบพกพา อุปกรณ์นี้ได้รับการป้องกันโดยการปิดเครื่องด้วยความร้อนและขีดจำกัดกระแสไฟแบบพับกลับ

สำหรับแอปพลิเคชันที่ต้องการความแม่นยำของแรงดันไฟฟ้าเอาต์พุตที่สูงขึ้น ให้พิจารณาตัวควบคุมแรงดันไฟฟ้าแบบ low-dropout 1A ของ TI TPS7A37 ที่มีความแม่นยำโดยรวม 1%
