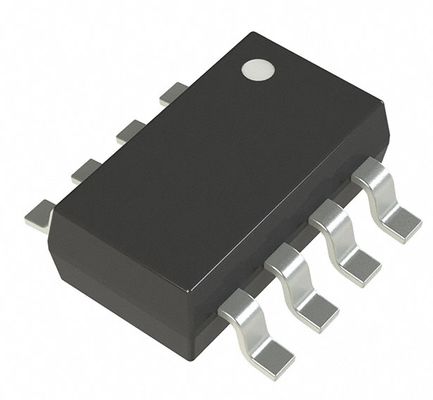

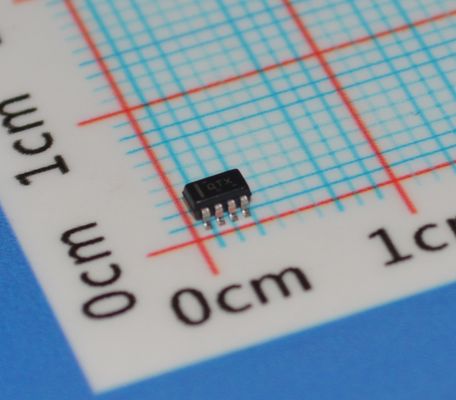

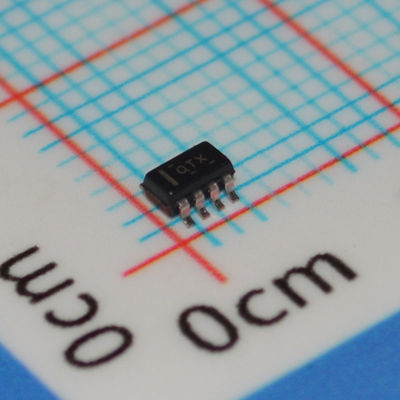

TPS62120DCNR 3.3V 1.5A Step-Down Converter ด้วยประสิทธิภาพ 95% 3.1-17V Input Power Save Mode 100% duty cycle การชําระค่าตอบแทนภายใน Soft Start และ Thermal Shutdown ในแพ็คเกจ SOT-23

TPS62120DCNR ตัวแปลง Step-Down 3.3V 1.5A พร้อมประสิทธิภาพ 95% อินพุต 3.1-17V โหมดประหยัดพลังงาน 100% Duty Cycle การชดเชยภายใน Soft Start และ Thermal Shutdown ในแพ็คเกจ SOT-23

andnbsp;

คุณสมบัติ

andbull; ช่วงแรงดันไฟฟ้าอินพุตกว้าง: 2 V ถึง 15 V 1

andbull; สูงสุด 96% ประสิทธิภาพ

andbull; โหมดประหยัดพลังงานพร้อมกระแสไฟนิ่ง 11-andmicro;A

andbull; กระแสไฟขาออก 75 mA

andbull; ช่วงแรงดันไฟฟ้าขาออก: 1.2 V ถึง 5.5 V

andbull; ความถี่สวิตช์สูงสุด 800 kHz

andbull; ตัวแปลงแบบซิงโครนัส, ไม่มีตัวเรียงกระแสภายนอก

andbull; แรงดันไฟฟ้าริปเปิลขาออกต่ำ

andbull; 100% Duty Cycle สำหรับ Dropout ต่ำสุด

andbull; แพ็คเกจ SOT 8-Pin ขนาดเล็ก (TPS62120) และ DFN 6-Pin ขนาด 2 มม. andtimes; 2 มม. (TPS62122)

andbull; Soft Start ภายใน

andbull; เอาต์พุต Power Good Open Drain (TPS62120)

andbull; เอาต์พุต Open-Drain สำหรับการคายประจุเอาต์พุต (TPS62120)

andbull; เกณฑ์ UVLO ที่เพิ่มขึ้น 2.5 V และลดลง 1.85 V

andnbsp;

แอปพลิเคชัน

andbull; แอปพลิเคชัน RF พลังงานต่ำ

andbull; ไมโครโปรเซสเซอร์พลังงานต่ำพิเศษ

andbull; การเก็บเกี่ยวพลังงาน

andbull; การวัดทางอุตสาหกรรม

andnbsp;

คำอธิบาย

อุปกรณ์ TPS6212x เป็นตัวแปลง DC-DC แบบ step-down แบบซิงโครนัสประสิทธิภาพสูงที่ปรับให้เหมาะสมสำหรับแอปพลิเคชันพลังงานต่ำ อุปกรณ์รองรับกระแสไฟขาออกสูงสุด 75 mA และอนุญาตให้ใช้อินดักเตอร์และตัวเก็บประจุภายนอกขนาดเล็ก

ช่วงแรงดันไฟฟ้าอินพุตที่ใช้งานได้กว้างตั้งแต่ 2 V ถึง 15 V รองรับการเก็บเกี่ยวพลังงาน แบตเตอรี่ และแอปพลิเคชันที่ใช้พลังงานจากสาย 9 V หรือ 12 V

ด้วยรูปแบบการควบคุมแบบฮิสเทอรีซิสขั้นสูง ตัวแปลงจึงมีโหมดประหยัดพลังงาน ในโหลดเบา ตัวแปลงจะทำงานในโหมดการปรับความถี่พัลส์ (PFM) และเปลี่ยนไปใช้โหมดการปรับความกว้างพัลส์ (PWM) โดยอัตโนมัติที่กระแสโหลดสูงขึ้น โหมดประหยัดพลังงานยังคงรักษาประสิทธิภาพสูงตลอดช่วงกระแสโหลดทั้งหมด รูปแบบการควบคุมแบบฮิสเทอรีซิสได้รับการปรับให้เหมาะสมสำหรับแรงดันไฟฟ้าริปเปิลขาออกต่ำในโหมด PFM เพื่อลดสัญญาณรบกวนขาออกให้เหลือน้อยที่สุด อุปกรณ์ใช้กระแสไฟนิ่งเพียง 10 andmicro;A จาก VIN ในการทำงานในโหมด PFM

ในโหมดปิดเครื่อง อุปกรณ์จะถูกปิด

เอาต์พุต power good แบบ open-drain มีอยู่ใน TPS62120 และระบุเมื่อแรงดันไฟฟ้าขาออกอยู่ในระเบียบ

TPS62120 มีพิน SGND เพิ่มเติมซึ่งเชื่อมต่อกับ GND ในโหมดปิดเครื่อง เอาต์พุตนี้สามารถใช้เพื่อคายประจุตัวเก็บประจุเอาต์พุตได้

TPS6212x ทำงานในช่วงอุณหภูมิอากาศอิสระตั้งแต่ andndash;40anddeg;C ถึง 85anddeg;C TPS62120 มีให้เลือกในแพ็คเกจ SOT-23 8 พินขนาดเล็ก และ TPS62122 ในแพ็คเกจ DFN 6 พินขนาด 2 มม. andtimes; 2 มม.

andnbsp;

ข้อมูล

andnbsp;

การวาดภาพ
