รายละเอียดสินค้า:
การชำระเงิน:
|
| การทำงาน: | ก้าวขึ้นไปก้าวลง | การกำหนดค่าเอาต์พุต: | บวกหรือลบ |
|---|---|---|---|
| ทอพอโลยี: | เจ้าชู้เพิ่ม | ประเภทเอาต์พุต: | ปรับได้ |
| จำนวนเอาต์พุต: | 1 | ||
| เน้น: | เครื่องปรับความแรง 5 วอลต์ประสิทธิภาพ 95%,1.2A สวิตช์ภายในเครื่องปรับกระตุ้น,รูปแบบ VSON 10 ปิน ประหยัดพลังงาน |
||

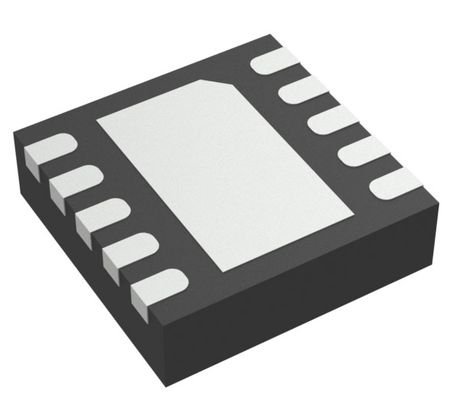

TPS61027DRCR ตัวแปลงบูสต์ 5V 1.2A พร้อมประสิทธิภาพ 95% อินพุต 2.7-12V ความถี่ 1.2MHz โหมดประหยัดพลังงาน สวิตช์ภายใน Soft Start และ Thermal Shutdown ในแพ็คเกจ 10-Pin VSON
andnbsp;
คุณสมบัติ
andbull; ตัวแปลงบูสต์แบบซิงโครนัสประสิทธิภาพ 96%
andbull; แรงดันเอาต์พุตยังคงได้รับการควบคุมเมื่อแรงดันไฟฟ้าอินพุตเกินแรงดันเอาต์พุตเล็กน้อย
andbull; กระแสไฟนิ่งของอุปกรณ์: 25 andmicro;A (Typ)
andbull; ช่วงแรงดันไฟฟ้าอินพุต: 0.9 V ถึง 6.5 V
andbull; ตัวเลือกแรงดันเอาต์พุตแบบคงที่และปรับได้สูงสุด 5.5 V
andbull; โหมดประหยัดพลังงานเพื่อเพิ่มประสิทธิภาพที่กำลังไฟเอาต์พุตต่ำ
andbull; ตัวเปรียบเทียบแบตเตอรี่ต่ำ
andbull; ตัวแปลง LowEMI (สวิตช์ป้องกันการเกิดเสียงกริ่งในตัว)
andbull; ตัดการเชื่อมต่อโหลดระหว่างการปิดเครื่อง
andbull; การป้องกันอุณหภูมิเกิน
andbull; แพ็คเกจ VSON-10 ขนาดเล็ก 3 มม. andtimes; 3 มม.
andnbsp;
แอปพลิเคชัน
andbull; ผลิตภัณฑ์ที่ใช้พลังงานจากแบตเตอรี่อัลคาไลน์, NiCd หรือ NiMH แบบเซลล์เดียว, สองเซลล์ และสามเซลล์ หรือแบตเตอรี่ Li-Ion หรือ Li-Polymer แบบเซลล์เดียว
andbull; เครื่องเล่นเสียงแบบพกพา
andbull; PDAs
andbull; โทรศัพท์มือถือ
andbull; ผลิตภัณฑ์ทางการแพทย์ส่วนบุคคล
andbull; ไฟแฟลช LED สีขาวของกล้อง
andnbsp;
คำอธิบาย
ตระกูลอุปกรณ์ TPS6102x มอบโซลูชันแหล่งจ่ายไฟสำหรับผลิตภัณฑ์ที่ใช้พลังงานจากแบตเตอรี่อัลคาไลน์, NiCd หรือ NiMH แบบเซลล์เดียว, สองเซลล์ หรือสามเซลล์ หรือแบตเตอรี่ Li-Ion หรือ Li-polymer แบบเซลล์เดียว กระแสไฟเอาต์พุตสามารถสูงถึง 200 mA ในขณะที่ใช้แบตเตอรี่อัลคาไลน์เซลล์เดียว และปล่อยประจุลงไปถึง 0.9 V อุปกรณ์นี้ยังสามารถใช้สำหรับการสร้าง 5 V ที่ 500 mA จากราง 3.3-V หรือแบตเตอรี่ Li-Ion ตัวแปลงบูสต์ขึ้นอยู่กับตัวควบคุมการมอดูเลตความกว้างพัลส์ (PWM) ความถี่คงที่โดยใช้ตัวแก้ไขแบบซิงโครนัสเพื่อให้ได้ประสิทธิภาพสูงสุด ที่กระแสโหลดต่ำ ตัวแปลงจะเข้าสู่โหมดประหยัดพลังงานเพื่อรักษาประสิทธิภาพสูงในช่วงกระแสโหลดที่กว้าง โหมดประหยัดพลังงานสามารถปิดใช้งานได้ ทำให้ตัวแปลงทำงานที่ความถี่การสลับคงที่ กระแสไฟสูงสุดในสวิตช์บูสต์ถูกจำกัดไว้ที่ 800 mA, 1500 mA หรือ 1800 mA ขึ้นอยู่กับรุ่นของอุปกรณ์
อุปกรณ์ TPS6102x จะรักษาแรงดันเอาต์พุตให้คงที่แม้ว่าแรงดันไฟฟ้าอินพุตจะเกินแรงดันเอาต์พุตเล็กน้อยก็ตาม แรงดันเอาต์พุตสามารถตั้งโปรแกรมได้โดยตัวแบ่งตัวต้านทานภายนอก หรือได้รับการแก้ไขภายในบนชิป ตัวแปลงสามารถปิดใช้งานเพื่อลดการใช้พลังงานแบตเตอรี่ ในระหว่างการปิดเครื่อง โหลดจะถูกตัดการเชื่อมต่อจากแบตเตอรี่อย่างสมบูรณ์ โหมด Low-EMI ถูกนำมาใช้เพื่อลดเสียงกริ่งและลดพลังงานแม่เหล็กไฟฟ้าที่แผ่ออกมาเมื่อตัวแปลงเข้าสู่โหมดการนำไฟฟ้าแบบไม่ต่อเนื่อง อุปกรณ์นี้บรรจุในแพ็คเกจ VSON PowerPADandtrade; 10 พินขนาด 3 มม. x 3 มม. (DRC)
andnbsp;
ข้อมูล
|
หมวดหมู่
|
andnbsp;
|
|
|
Mfr
|
andnbsp;
|
|
|
ซีรีส์
|
-
|
andnbsp;
|
|
บรรจุภัณฑ์
|
เทป and รีล (TR)
เทปตัด (CT)
Digi-Reelandreg;
|
andnbsp;
andnbsp;
andnbsp;
|
|
สถานะชิ้นส่วน
|
ใช้งานอยู่
|
andnbsp;
|
|
ฟังก์ชัน
|
Step-Up
|
andnbsp;
|
|
การกำหนดค่าเอาต์พุต
|
บวก
|
andnbsp;
|
|
โทโพโลยี
|
andnbsp;
|
|
|
ประเภทเอาต์พุต
|
andnbsp;
|
|
|
จำนวนเอาต์พุต
|
1
|
andnbsp;
|
|
แรงดันไฟฟ้า - อินพุต (ขั้นต่ำ)
|
0.9V
|
andnbsp;
|
|
แรงดันไฟฟ้า - อินพุต (สูงสุด)
|
6.5V
|
andnbsp;
|
|
แรงดันไฟฟ้า - เอาต์พุต (ขั้นต่ำ/คงที่)
|
andnbsp;
|
|
|
แรงดันไฟฟ้า - เอาต์พุต (สูงสุด)
|
-
|
andnbsp;
|
|
กระแสไฟ - เอาต์พุต
|
andnbsp;
|
|
|
ความถี่ - การสลับ
|
600kHz
|
andnbsp;
|
|
ตัวแก้ไขแบบซิงโครนัส
|
ใช่
|
andnbsp;
|
|
อุณหภูมิในการทำงาน
|
-40anddeg;C ~ 85anddeg;C (TA)
|
andnbsp;
|
|
ประเภทการติดตั้ง
|
ติดตั้งบนพื้นผิว
|
andnbsp;
|
|
แพ็คเกจ / เคส
|
andnbsp;
|
|
|
แพ็คเกจอุปกรณ์ซัพพลายเออร์
|
10-VSON (3x3)
|
andnbsp;
|
|
หมายเลขผลิตภัณฑ์พื้นฐาน
|
andnbsp;
การวาด
