TLV1117LV25DCYR:2.5V Output FIXED LDO กับกระแสไฟฟ้า 1A ความต่ําต่ํา (1.1V สูงสุด) PSRR สูง (65dB) 1% ความแม่นยํา

TLV1117LV25DCYR: LDO เอาต์พุตคงที่ 2.5V พร้อมกระแสไฟ 1A Low Dropout (สูงสุด 1.1V) PSRR สูง (65dB) ความแม่นยำ 1% เสถียรด้วยตัวเก็บประจุเซรามิก ป้องกันกระแสเกิน/ความร้อนสูงเกินในแพ็คเกจ SOT-223

andnbsp;

คุณสมบัติ

andbull; ความแม่นยำทั่วไป: 1.5%

andbull; IQ ต่ำ: 100 andmu;A (สูงสุด) andndash; ต่ำกว่าอุปกรณ์ 1117 มาตรฐาน 500 เท่า

andbull; VIN: 2 V ถึง 5.5 V andndash; VIN สูงสุดสัมบูรณ์: 6 V

andbull; เสถียรด้วยกระแสไฟขาออก 0 mA

andbull; Low dropout: 455 mV ที่ 1 A สำหรับ VOUT = 3.3 V

andbull; PSRR สูง: 65 dB ที่ 1 kHz

andbull; ขีดจำกัดกระแสไฟขั้นต่ำที่ระบุ: 1.1 A

andbull; เสถียรด้วยตัวเก็บประจุเซรามิกที่คุ้มค่า: andndash; ด้วย 0-andOmega; ESR

andbull; ช่วงอุณหภูมิ: andndash;40anddeg;C ถึง +125anddeg;C

andbull; การปิดระบบด้วยความร้อนและการป้องกันกระแสเกิน

andbull; สำหรับการเปลี่ยนแบบ drop-in พร้อมฟังก์ชันที่อัปเกรดแล้ว โปรดดู TLV761

andbull; มีจำหน่ายในแพ็คเกจ SOT-223

andnbsp;

แอปพลิเคชัน

andbull; กล่องรับสัญญาณ

andbull; ทีวีและจอภาพ

andbull; อุปกรณ์ต่อพ่วง PC, โน้ตบุ๊ก, เมนบอร์ด

andbull; โมเด็มและผลิตภัณฑ์สื่อสารอื่นๆ

andbull; การควบคุมหลังการจ่ายไฟแบบสวิตชิ่ง

andnbsp;

คำอธิบาย

TLV1117LV ตัวควบคุมเชิงเส้น low-dropout (LDO) เป็นรุ่นแรงดันไฟฟ้าอินพุตต่ำของตัวควบคุมแรงดันไฟฟ้า TLV1117 ที่ได้รับความนิยม

TLV1117LV เป็นอุปกรณ์พลังงานต่ำมากที่ใช้กระแสไฟนิ่งต่ำกว่าตัวควบคุมแรงดันไฟฟ้า 1117 ทั่วไปถึง 500 เท่า ทำให้เป็นอุปกรณ์ที่ออกแบบมาสำหรับแอปพลิเคชันที่ต้องการกระแสไฟสแตนด์บายต่ำมาก TLV1117LV LDO ยังเสถียรด้วยกระแสโหลด 0 mA ไม่มีข้อกำหนดโหลดขั้นต่ำ ทำให้อุปกรณ์นี้เป็นตัวเลือกที่ดีสำหรับแอปพลิเคชันที่ตัวควบคุมต้องจ่ายไฟให้กับโหลดขนาดเล็กมากในระหว่างสแตนด์บาย นอกเหนือจากกระแสไฟขนาดใหญ่ในลำดับ 1 A ในระหว่างการทำงานปกติ TLV1117LV ให้ประสิทธิภาพการเปลี่ยนแปลงของสายและโหลดที่ยอดเยี่ยม ส่งผลให้แรงดันไฟฟ้าขาออกต่ำเกินไปและสูงเกินไปมีขนาดเล็กมากเมื่อความต้องการกระแสโหลดเปลี่ยนจากน้อยกว่า 1 mA เป็นมากกว่า 500 mA

แบนด์แกปและแอมพลิฟายเออร์ข้อผิดพลาดที่มีความแม่นยำให้ความแม่นยำ 1.5% อัตราการปฏิเสธการจ่ายไฟ (PSRR) ที่สูงมากช่วยให้สามารถใช้อุปกรณ์สำหรับการควบคุมหลังตัวควบคุมแบบสวิตชิ่ง คุณสมบัติที่มีค่าอื่นๆ ได้แก่ สัญญาณรบกวนเอาต์พุตต่ำและแรงดันไฟฟ้า low-dropout ต่ำ

อุปกรณ์ได้รับการชดเชยภายในเพื่อให้เสถียรด้วยตัวเก็บประจุที่มีความต้านทานอนุกรมเทียบเท่า (ESR) 0-andOmega; ข้อได้เปรียบที่สำคัญเหล่านี้ช่วยให้สามารถใช้ตัวเก็บประจุเซรามิกขนาดเล็กที่คุ้มค่าได้ นอกจากนี้ยังสามารถใช้ตัวเก็บประจุที่คุ้มค่าซึ่งมีแรงดันไฟฟ้าไบอัสสูงขึ้นและการลดอุณหภูมิได้หากต้องการ

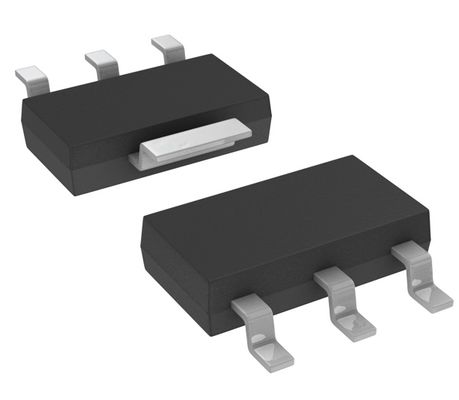

TLV1117LV มีจำหน่ายในแพ็คเกจ SOT-223

andnbsp;

ข้อมูล

andnbsp;

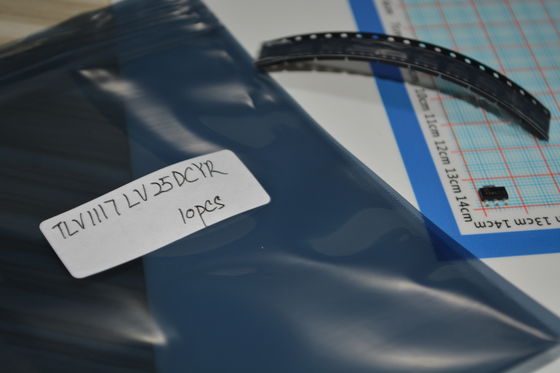

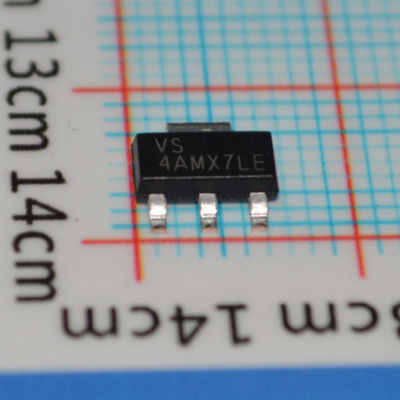

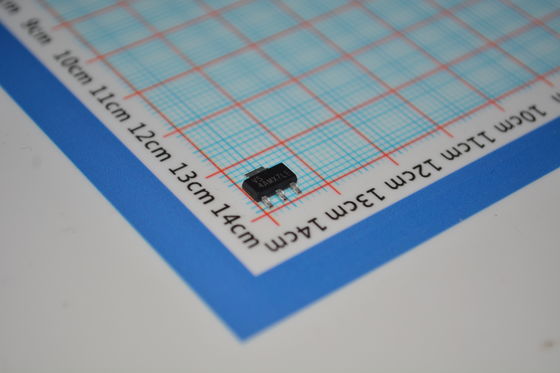

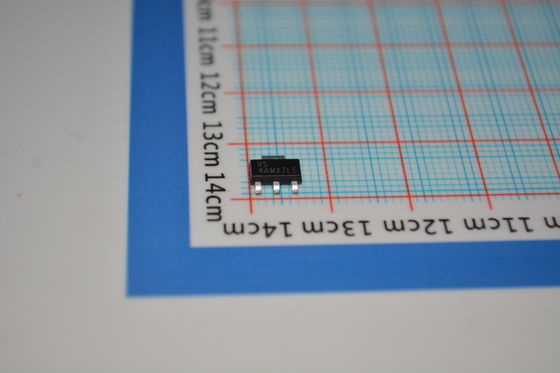

ภาพวาด
