รายละเอียดสินค้า:
การชำระเงิน:
|
| การทำงาน: | ก้าวขึ้นไปก้าวลง | การกำหนดค่าเอาต์พุต: | บวกหรือลบ |
|---|---|---|---|
| ทอพอโลยี: | เจ้าชู้เพิ่ม | ประเภทเอาต์พุต: | ปรับได้ |
| จำนวนเอาต์พุต: | 1 | ||
| เน้น: | ไอซีรับสัญญาณแบบใช้ลูป 4-20mA,ไอซีเอาต์พุตแรงดันไฟฟ้าความแม่นยำสูง,ตัวรับสัญญาณระบบอุตสาหกรรมพร้อมการอ้างอิงบนชิป |
||

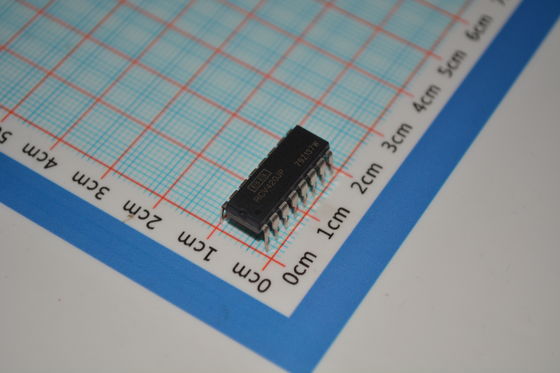

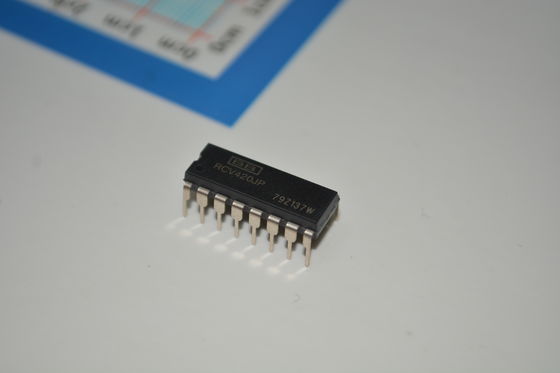

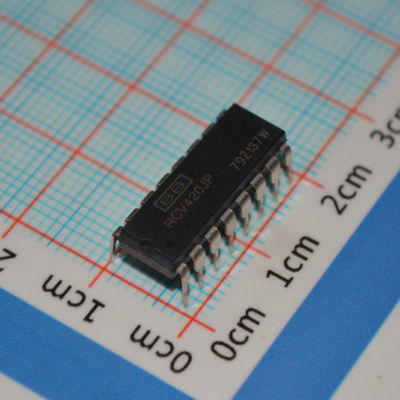

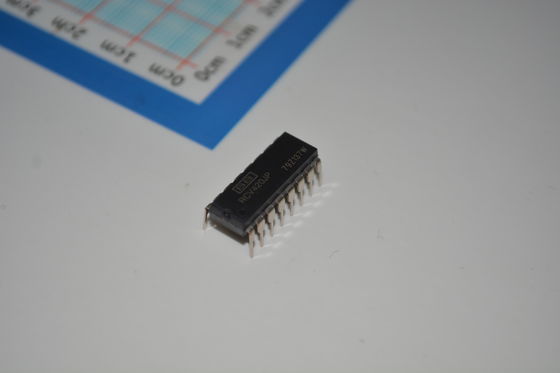

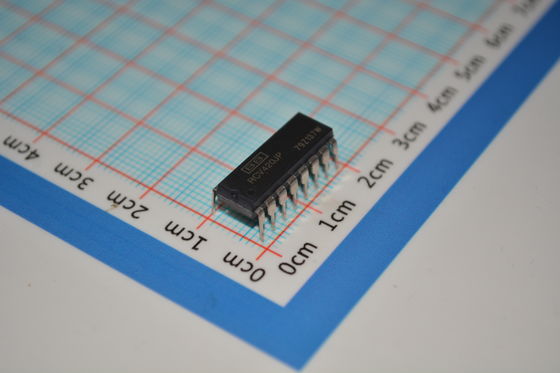

RCV420JP ตัวรับสัญญาณแบบ Loop-Powered 4-20mA ความแม่นยำ 0.1% พร้อมเอาต์พุตแรงดันไฟฟ้า อ้างอิงบนชิป Drift and Noise ต่ำพิเศษสำหรับระบบอุตสาหกรรมที่แข็งแกร่ง
andnbsp;
คุณสมบัติ
l การแปลง 4-20mA เป็น 0-5V ที่สมบูรณ์
l ตัวต้านทานตรวจจับภายใน
l การอ้างอิง 10V ที่แม่นยำ
l การเปลี่ยนระดับในตัว
l andplusmn;40V ช่วงอินพุตโหมดทั่วไป
l ความแม่นยำในการแปลงโดยรวม 0.1%
l ภูมิคุ้มกันต่อสัญญาณรบกวนสูง: 86dB CMR
andnbsp;
การใช้งาน
l การควบคุมกระบวนการ
l การควบคุมอุตสาหกรรม
l ระบบอัตโนมัติในโรงงาน
l การเก็บข้อมูล
l SCADA
l RTUs
l ESD
l การตรวจสอบเครื่องจักร
andnbsp;
คำอธิบาย
RCV420 เป็นตัวรับสัญญาณแบบ current-loop ที่มีความแม่นยำ ออกแบบมาเพื่อแปลงสัญญาณอินพุต 4andndash;20mA เป็นสัญญาณเอาต์พุต 0andndash;5V ในฐานะวงจรรวมแบบเบ็ดเสร็จ ให้ความน่าเชื่อถือสูงในราคาประหยัด วงจรประกอบด้วยแอมพลิฟายเออร์ปฏิบัติการเกรดพรีเมียม เครือข่ายตัวต้านทานความแม่นยำบนชิป และการอ้างอิง 10V ที่แม่นยำ RCV420 มีความแม่นยำในการแปลงโดยรวม 0.1% CMR 86dB และช่วงอินพุตโหมดทั่วไป andplusmn;40V
วงจรแนะนำให้รู้จักกับการลดลงเพียง 1.5V ที่ขนาดเต็ม ซึ่งมีประโยชน์ในลูปที่มีภาระอุปกรณ์เพิ่มเติม หรือในการใช้งานที่ปลอดภัยโดยธรรมชาติ ซึ่งแรงดันไฟฟ้าที่สอดคล้องกับเครื่องส่งสัญญาณอยู่ในระดับพรีเมียม การอ้างอิง 10V ให้เอาต์พุต 10V ที่แม่นยำพร้อมค่า drift ทั่วไป 5ppm/anddeg;C
RCV420 เป็นแบบครบวงจรและมีฟังก์ชันที่หลากหลาย ไม่จำเป็นต้องปรับค่าเกน ออฟเซ็ต หรือ CMR ซึ่งให้ข้อดีที่สำคัญสามประการเหนือการออกแบบระดับบอร์ดแบบแยกส่วน: 1) ต้นทุนการออกแบบเริ่มต้นที่ต่ำกว่า 2) ต้นทุนการผลิตที่ต่ำกว่า และ 3) การซ่อมแซมภาคสนามที่ง่ายและคุ้มค่าของวงจรที่มีความแม่นยำ
andnbsp;
ข้อมูล
|
หมวดหมู่
|
andnbsp;
|
|
|
ผู้ผลิต
|
andnbsp;
|
|
|
ซีรีส์
|
-
|
andnbsp;
|
|
บรรจุภัณฑ์
|
หลอด
|
andnbsp;
|
|
สถานะชิ้นส่วน
|
ใช้งานอยู่
|
andnbsp;
|
|
ประเภทแอมพลิฟายเออร์
|
andnbsp;
|
|
|
จำนวนวงจร
|
1
|
andnbsp;
|
|
ประเภทเอาต์พุต
|
-
|
andnbsp;
|
|
อัตราการหมุน
|
1.5V/andmicro;s
|
andnbsp;
|
|
ผลิตภัณฑ์แบนด์วิดท์เกน
|
150 kHz
|
andnbsp;
|
|
แรงดันไฟฟ้า - ออฟเซ็ตอินพุต
|
1 mV
|
andnbsp;
|
|
กระแสไฟ - จ่าย
|
3mA
|
andnbsp;
|
|
กระแสไฟ - เอาต์พุต / ช่องสัญญาณ
|
10 mA
|
andnbsp;
|
|
แรงดันไฟฟ้า - ช่วงจ่าย (ต่ำสุด)
|
10 V
|
andnbsp;
|
|
แรงดันไฟฟ้า - ช่วงจ่าย (สูงสุด)
|
36 V
|
andnbsp;
|
|
อุณหภูมิในการทำงาน
|
0anddeg;C ~ 70anddeg;C
|
andnbsp;
|
|
ประเภทการติดตั้ง
|
Through Hole
|
andnbsp;
|
|
แพ็คเกจ / เคส
|
16-DIP (0.300", 7.62mm)
|
andnbsp;
|
|
แพ็คเกจอุปกรณ์ซัพพลายเออร์
|
16-PDIP
|
andnbsp;
|
|
หมายเลขผลิตภัณฑ์พื้นฐาน
|
andnbsp;
ภาพวาด
