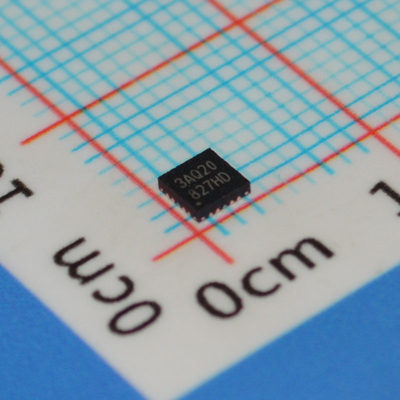

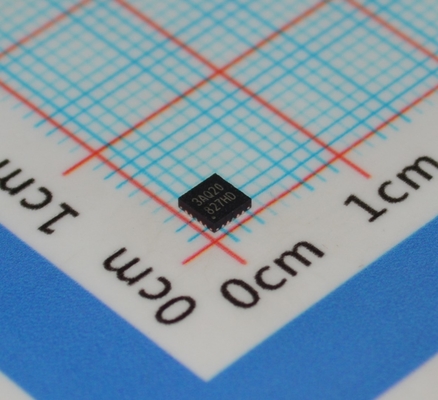

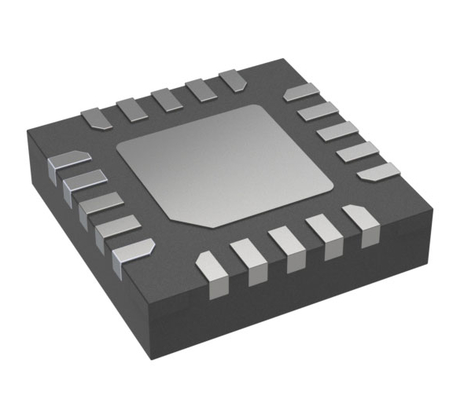

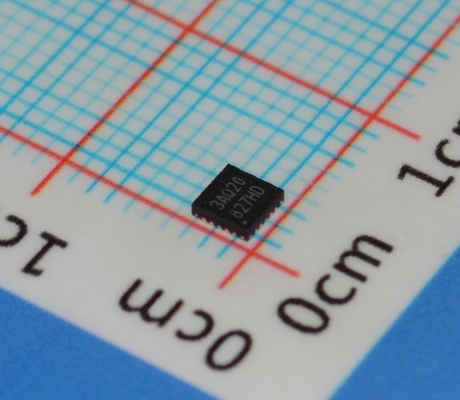

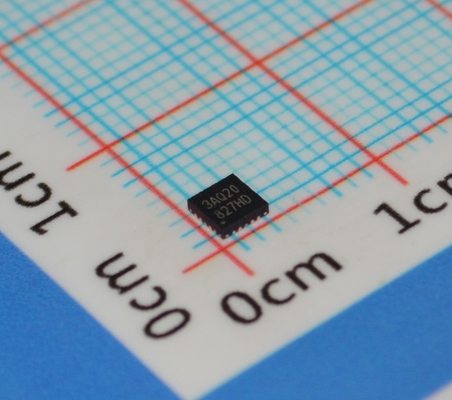

N76E003AQ20 MCU 20MHz 8051-Based ด้วย 18KB Flash 1KB SRAM ADC 12 บิต 16 PWM UART/SPI/I2C 2.4V-5.5V การทํางานในแพคเกจ TSSOP 20 ปิน

N76E003AQ20 MCU ที่ใช้ 8051 ขนาด 20MHz พร้อม Flash 18KB SRAM 1KB ADC 12 บิต 16 PWM UART/SPI/I²C ทำงานที่ 2.4V-5.5V ในแพ็คเกจ TSSOP 20 พิน

คุณสมบัติ
CPU:
การออกแบบแบบสแตติกเต็มรูปแบบ ไมโครคอนโทรลเลอร์ CMOS 8 บิต ประสิทธิภาพสูง 1T ที่ใช้ 8051

ชุดคำสั่งเข้ากันได้กับ MCS-51

ความสามารถในการขัดจังหวะ 4 ระดับความสำคัญ

ตัวชี้ข้อมูลคู่ (DPTRs)

การทำงาน:
แรงดันไฟฟ้ากว้างตั้งแต่ 2.4V ถึง 5.5V

ความถี่ในการทำงานกว้างสูงสุด 16 MHz

เกรดอุณหภูมิอุตสาหกรรม: -40'C ถึง +105℃C

หน่วยความจำ:
APROM สูงสุด 18K ไบต์สำหรับรหัสผู้ใช้

LDROM ที่กำหนดค่าได้ 4K/3K/2K/1K/0K ไบต์ ซึ่งให้ความยืดหยุ่นแก่ผู้ใช้ในการพัฒนารหัส Boot

หน่วยความจำ Flash สะสมด้วยหน้าละ 128 ไบต์

Built-in In-Application-Programmable (lAP)

ล็อครหัสเพื่อความปลอดภัย
RAM บนชิป 256 ไบต์

RAM เสริมบนชิป 768 ไบต์ (XRAM) เข้าถึงได้ด้วยคำสั่ง MOVX

ตัวจับเวลา 2 ขนาด 16 บิต พร้อมโมดูลจับภาพอินพุตสามช่องสัญญาณและสามารถเลือกพินอินพุตได้ 9 พิน

ตัวจับเวลา 3 แบบรีโหลดอัตโนมัติ 16 บิต ซึ่งสามารถเป็นแหล่งสัญญาณนาฬิกาอัตราบอดของ UARTS

การขัดจังหวะตัวนับ PWM ขนาด 16 บิต
ตัวจับเวลา Watchdog ที่ตั้งโปรแกรมได้ (WDT) ที่ใช้สัญญาณนาฬิกาจากแหล่งสัญญาณภายใน 10 kHz โดยเฉพาะ

ตัวจับเวลา Self Wake-up (WKT) โดยเฉพาะสำหรับการปลุกแบบตั้งเวลาเองสำหรับโหมดลดพลังงาน
พอร์ต UART แบบดูเพล็กซ์เต็มรูปแบบสองพอร์ตพร้อมการตรวจจับข้อผิดพลาดเฟรมและการจดจำที่อยู่โดยอัตโนมัติ พิน TXD และ RXD ของ UART0 สามารถแลกเปลี่ยนได้ผ่านซอฟต์แวร์

พอร์ต SPl หนึ่งพอร์ตพร้อมโหมดมาสเตอร์และสเลฟ สูงสุด 8 Mbps เมื่อสัญญาณนาฬิกาของระบบคือ 16 MHz
บัส i'C หนึ่งบัสพร้อมโหมดมาสเตอร์และสเลฟ อัตราข้อมูลสูงสุด 400 kbps

สามคู่ หกช่องสัญญาณของเอาต์พุต pulse width modulator (PWM) สามารถเลือกพินเอาต์พุตได้ 10 พิน ความละเอียดสูงสุด 16 บิต พร้อมโหมดต่างๆ และฟังก์ชัน Fault Brake สำหรับการควบคุมมอเตอร์

การขัดจังหวะพินแปดช่องสัญญาณ แชร์สำหรับพอร์ต l/0 ทั้งหมด พร้อมการกำหนดค่าที่หลากหลายของการตรวจจับขอบ/ระดับ

ADC 12 บิตหนึ่งช่องสัญญาณ อัตราการแปลงสูงสุด 500 ksps ฮาร์ดแวร์ทริกเกอร์ และผลลัพธ์การแปลงเปรียบเทียบอำนวยความสะดวกในการควบคุมมอเตอร์

การจัดการพลังงาน:
โหมดลดพลังงานสองโหมด: โหมดสแตนด์บายและโหมด Power-down

การตรวจสอบพลังงาน:
การตรวจจับไฟตก (BOD) พร้อมโหมดพลังงานต่ำ 4 ระดับให้เลือก ตัวเลือกการขัดจังหวะหรือรีเซ็ต

Power-on reset(POR)

ภูมิคุ้มกัน ESD และ EFT ที่แข็งแกร่ง

เครื่องมือพัฒนา:
Nuvoton On-Chip-Debugger (OCD) พร้อมสภาพแวดล้อมการพัฒนา KElL""

Nuvoton in-Circuit-Programmer (lCP)
Nuvoton in-System-Programming (ISP) ผ่าน UART

คำอธิบาย

N76E003 เป็นไมโครคอนโทรลเลอร์ 8 บิต ประสิทธิภาพสูง 1T ที่ใช้ 8051 ชนิดแฟลชแบบฝังตัว ชุดคำสั่งเข้ากันได้กับ 80C51 มาตรฐานและประสิทธิภาพที่ได้รับการปรับปรุง

N76E003 มี Flash หลักสูงสุด 18K ไบต์เรียกว่า APROM ซึ่งมีเนื้อหาของ User Code N76E003 Flash รองรับฟังก์ชัน In-Application-Programming (lAP) ซึ่งช่วยให้สามารถอัปเดตเฟิร์มแวร์บนชิปได้ lAP ยังทำให้สามารถกำหนดค่าอาร์เรย์ User Code บล็อกใดๆ ให้ใช้เป็นที่เก็บข้อมูลแบบไม่ลบเลือน ซึ่งเขียนโดย lAP และอ่านโดยคำสั่ง lAP หรือ MOVC มี Flash เพิ่มเติมเรียกว่า LDROM ซึ่งโดยปกติแล้ว Boot Code จะอยู่ในนั้นเพื่อดำเนินการ In-System-Programming (lSP) ขนาด LDROM สามารถกำหนดค่าได้สูงสุด 4K ไบต์ เพื่ออำนวยความสะดวกในการเขียนโปรแกรมและการตรวจสอบ Flash อนุญาตให้เขียนโปรแกรมและอ่านทางอิเล็กทรอนิกส์โดย Parallel Writer หรือ in-Circuit-Programming (lCP) เมื่อยืนยันรหัสแล้ว ผู้ใช้สามารถล็อครหัสเพื่อความปลอดภัยได้

N76E003 มีอุปกรณ์ต่อพ่วงมากมาย รวมถึง SRAM 256 ไบต์, RAM เสริม 768 ไบต์ (XRAM), l/0 อเนกประสงค์สูงสุด 18 ตัว, ตัวจับเวลา/ตัวนับ 0/1 ขนาด 16 บิตสองตัว, ตัวจับเวลา 2 ขนาด 16 บิตพร้อมโมดูลจับภาพอินพุตสามช่องสัญญาณ, ตัวจับเวลา Watchdog (wDT), ตัวจับเวลา Self Wake-up (WKT), ตัวจับเวลา 3 แบบรีโหลดอัตโนมัติ 16 บิตสำหรับวัตถุประสงค์ทั่วไปหรือตัวสร้างอัตราบอด, UART สองตัวพร้อมการตรวจจับข้อผิดพลาดเฟรมและการจดจำที่อยู่โดยอัตโนมัติ, SPl หนึ่งตัว, l'C หนึ่งตัว, ช่องสัญญาณเอาต์พุต PWM ที่ปรับปรุงแล้วห้าช่องสัญญาณ, การขัดจังหวะพินร่วมแปดช่องสัญญาณสำหรับ l0 ทั้งหมด และ ADC 12 บิตหนึ่งตัว อุปกรณ์ต่อพ่วงมี 18 แหล่งสัญญาณพร้อมความสามารถในการขัดจังหวะ 4 ระดับความสำคัญ

N76E003 มีแหล่งสัญญาณนาฬิกาสามแหล่งและรองรับการสลับแบบทันทีผ่านซอฟต์แวร์ แหล่งสัญญาณนาฬิกาสามแหล่ง ได้แก่ อินพุตสัญญาณนาฬิกาภายนอก, ออสซิลเลเตอร์ภายใน 10 kHz และออสซิลเลเตอร์ภายในความแม่นยำสูง 16 MHz ที่โรงงานปรับแต่งไว้ที่ +1% ที่อุณหภูมิห้อง N76E003 ให้การตรวจจับการตรวจสอบพลังงานเพิ่มเติม เช่น การรีเซ็ตเมื่อเปิดเครื่องและการตรวจจับไฟตก 4 ระดับ ซึ่งช่วยรักษาเสถียรภาพของลำดับการเปิด/ปิดเครื่องเพื่อการออกแบบระบบที่มีความน่าเชื่อถือสูง

การทำงานของไมโครคอนโทรลเลอร์ N76E003 ใช้พลังงานต่ำมากด้วยโหมดพลังงานประหยัดสองโหมดเพื่อลดการใช้พลังงาน - โหมดสแตนด์บายและโหมด Power-down ซึ่งสามารถเลือกได้ด้วยซอฟต์แวร์ โหมดสแตนด์บายจะปิดสัญญาณนาฬิกา CPU แต่ช่วยให้การทำงานของอุปกรณ์ต่อพ่วงดำเนินต่อไป โหมด Power-down จะหยุดสัญญาณนาฬิกาทั้งหมดของระบบเพื่อการใช้พลังงานขั้นต่ำ สัญญาณนาฬิกาของระบบของ N76E003 ยังสามารถชะลอความเร็วลงได้ด้วยตัวหารสัญญาณนาฬิกาซอฟต์แวร์ ซึ่งช่วยให้มีความยืดหยุ่นระหว่างประสิทธิภาพการทำงานและการใช้พลังงาน

ด้วยแกน CPU ประสิทธิภาพสูงและอุปกรณ์ต่อพ่วงที่ออกแบบมาอย่างดี N76E003 จึงเป็นประโยชน์ในการตอบสนองวัตถุประสงค์ทั่วไป เครื่องใช้ในบ้าน หรือความสำเร็จของระบบควบคุมมอเตอร์

ข้อมูล

ภาพวาด
