รายละเอียดสินค้า:
การชำระเงิน:
|
| Function: | Step-Up, Step-Down | Output Configuration: | Positive or Negative |
|---|---|---|---|
| Topology: | Buck, Boost | Output Type: | Adjustable |
| Number of Outputs: | 1 | ||
| เน้น: | MAX7221EWG+T ไดรฟ์จอ LED,อินเตอร์เฟซ SPI ไลด์ไดรเวอร์ IC,เครื่องควบคุม LED SOIC 24 ปิน |
||

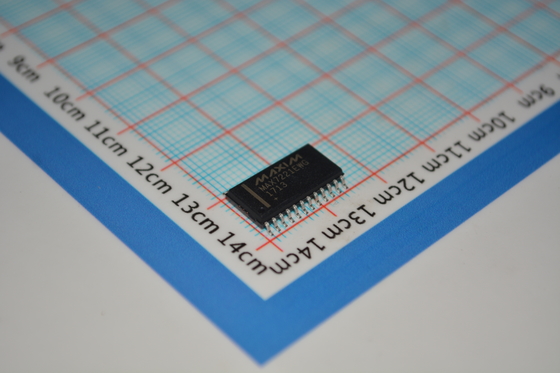

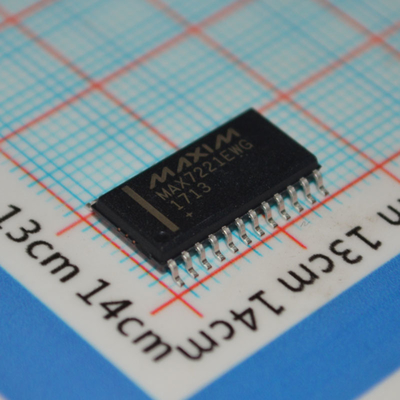

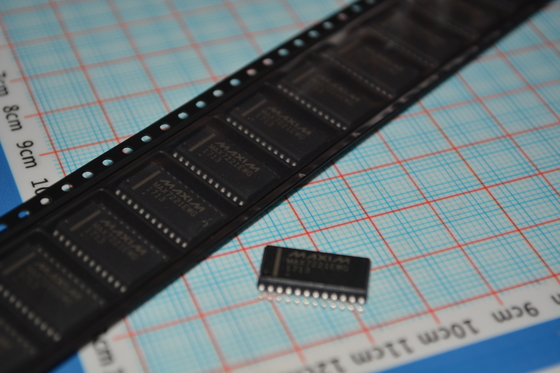

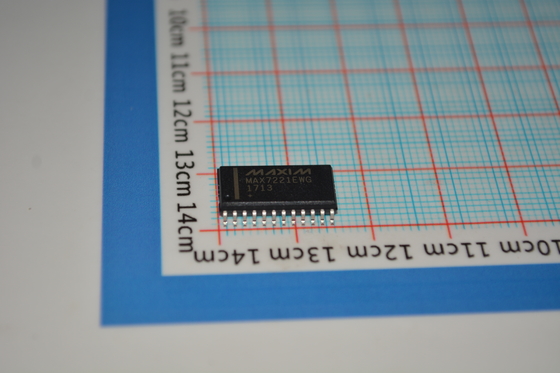

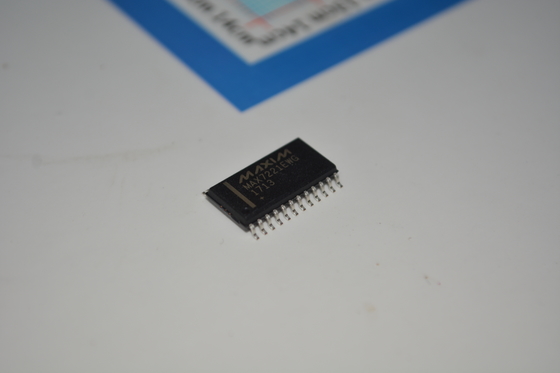

MAX7221EWG+T ไดรเวอร์จอแสดงผล LED 8 หลักพร้อมอินเทอร์เฟซ SPI อัตราข้อมูลอนุกรม 10MHz การทำงาน 2.7V-5.5V การควบคุม LED แต่ละตัว และแพ็คเกจ SOIC กว้าง 24 พิน
และnbsp;
คุณสมบัติ
● อินเทอร์เฟซอนุกรม 10MHz
● การควบคุมส่วน LED แต่ละตัว
● การเลือกหลักเลขถอดรหัส/ไม่ถอดรหัส
● การปิดระบบพลังงานต่ำ 150andmu;A (เก็บข้อมูลไว้)
● การควบคุมความสว่างแบบดิจิทัลและอนาล็อก
● จอแสดงผลว่างเปล่าเมื่อเปิดเครื่อง
● ไดรฟ์จอแสดงผล LED ขั้วแคโทดร่วม
● ไดรเวอร์ส่วนจำกัดอัตราการเลื่อนสำหรับ EMI ที่ต่ำกว่า (MAX7221)
● อินเทอร์เฟซอนุกรม SPI, QSPI, MICROWIRE (MAX7221)
● แพ็คเกจ DIP และ SO 24 พิน
และnbsp;
แอปพลิเคชัน
● จอแสดงผลกราฟแท่ง
● ตัวควบคุมอุตสาหกรรม
● มิเตอร์แผง
● จอแสดงผลเมทริกซ์ LED
และnbsp;
คำอธิบาย
MAX7219/MAX7221 เป็นไดรเวอร์จอแสดงผลขั้วแคโทดร่วมอินพุต/เอาต์พุตแบบอนุกรมขนาดกะทัดรัดที่เชื่อมต่อไมโครโปรเซสเซอร์ (andmu;Ps) กับจอแสดงผล LED ตัวเลข 7 ส่วนสูงสุด 8 หลัก, จอแสดงผลกราฟแท่ง หรือ LED แต่ละตัว 64 ตัว ภายในชิปมีตัวถอดรหัสรหัส BCD-B, วงจรการสแกนแบบมัลติเพล็กซ์, ไดรเวอร์ส่วนและหลักเลข และ RAM แบบสแตติก 8x8 ที่เก็บแต่ละหลักเลข ต้องใช้ตัวต้านทานภายนอกเพียงตัวเดียวเพื่อตั้งค่ากระแสส่วนสำหรับ LED ทั้งหมด MAX7221 เข้ากันได้กับ SPIandtrade;, QSPIandtrade; และ MICROWIREandtrade; และมีไดรเวอร์ส่วนจำกัดอัตราการเลื่อนเพื่อลด EMI
อินเทอร์เฟซอนุกรมแบบ 4 สายที่สะดวกเชื่อมต่อกับ andmu;Ps ทั่วไปทั้งหมด สามารถระบุตำแหน่งและอัปเดตแต่ละหลักเลขได้โดยไม่ต้องเขียนทับจอแสดงผลทั้งหมด MAX7219/MAX7221 ยังอนุญาตให้ผู้ใช้เลือกการถอดรหัสรหัส B หรือไม่ถอดรหัสสำหรับแต่ละหลักเลข
อุปกรณ์ต่างๆ มีโหมดปิดระบบพลังงานต่ำ 150andmu;A, การควบคุมความสว่างแบบอนาล็อกและดิจิทัล, รีจิสเตอร์จำกัดการสแกนที่อนุญาตให้ผู้ใช้แสดงผลตั้งแต่ 1 ถึง 8 หลักเลข และโหมดทดสอบที่บังคับให้ LED ทั้งหมดเปิดอยู่
สำหรับแอปพลิเคชันที่ต้องการการทำงาน 3V หรือการกะพริบส่วน โปรดดูเอกสารข้อมูล MAX6951
และnbsp;
ข้อมูล
|
หมวดหมู่
|
และnbsp;
|
|
|
ผู้ผลิต
|
Analog Devices Inc./Maxim Integrated
|
และnbsp;
|
|
ซีรีส์
|
-
|
และnbsp;
|
|
บรรจุภัณฑ์
|
เทปและแอมป์; รีล (TR)
เทปตัด (CT)
Digi-Reelandreg;
|
และnbsp;
และnbsp;
และnbsp;
|
|
สถานะชิ้นส่วน
|
ใช้งานอยู่
|
และnbsp;
|
|
ประเภทการแสดงผล
|
LED
|
และnbsp;
|
|
การกำหนดค่า
|
7 ส่วน + DP
|
และnbsp;
|
|
อินเทอร์เฟซ
|
อนุกรม 4 สาย
|
และnbsp;
|
|
หลักเลขหรืออักขระ
|
8 หลักเลข
|
และnbsp;
|
|
กระแสไฟ - จ่าย
|
330 mA
|
และnbsp;
|
|
แรงดันไฟฟ้า - จ่าย
|
4V ~ 5.5V
|
และnbsp;
|
|
อุณหภูมิในการทำงาน
|
-40anddeg;C ~ 85anddeg;C
|
และnbsp;
|
|
ประเภทการติดตั้ง
|
ติดตั้งบนพื้นผิว
|
และnbsp;
|
|
แพ็คเกจ / เคส
|
24-SOIC (0.295andquot;, ความกว้าง 7.50 มม.)
|
และnbsp;
|
|
แพ็คเกจอุปกรณ์ซัพพลายเออร์
|
24-SOIC
|
และnbsp;
|
|
หมายเลขผลิตภัณฑ์พื้นฐาน
|
และnbsp;
ภาพวาด
