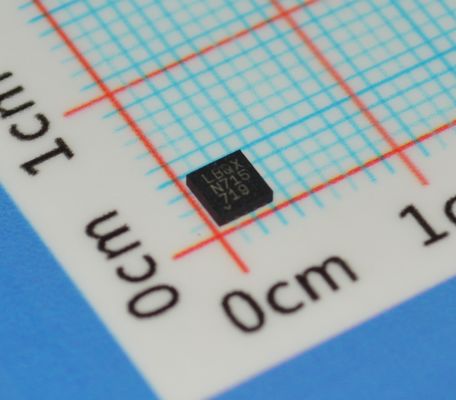

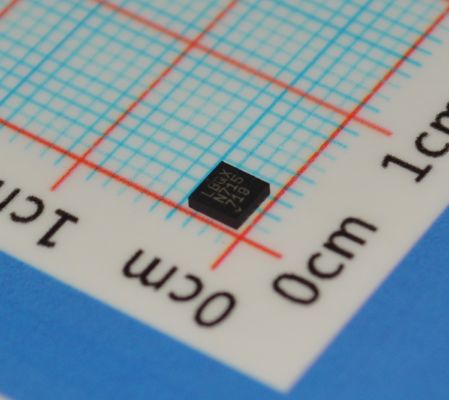

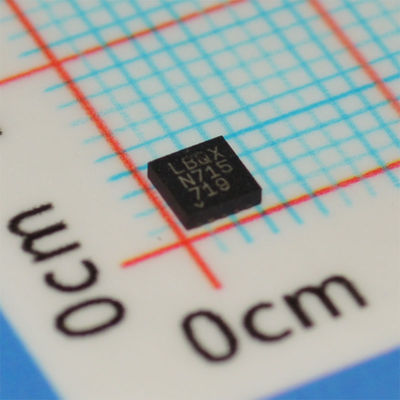

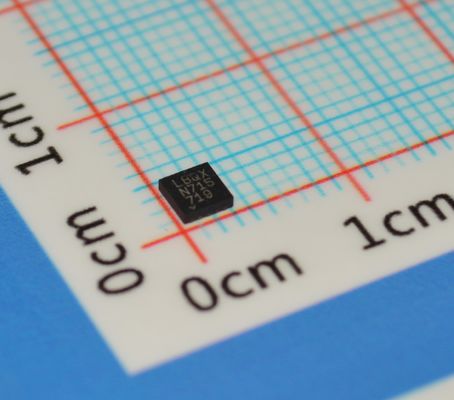

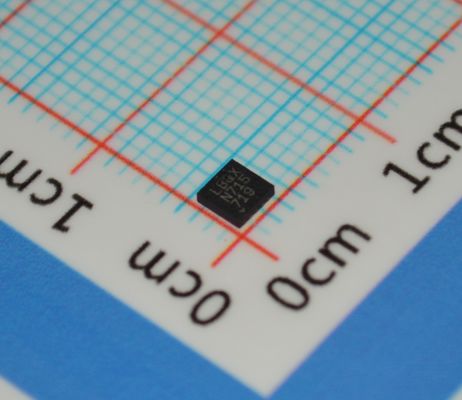

LTC3454EDD#PBF ปรับปรุงอัตราการทํางานสูง 1.5A Buck-Boost ด้วยอัตราการเข้า 2.7-5.5V 92% ประสิทธิภาพสูงสุด การควบคุม I2C เสียงต่ํา 2.5μA การปิดและ Package DFN ขนาดเล็ก 3mm x 3mm

LTC3454EDD#PBF ตัวแปลง Buck-Boost ประสิทธิภาพสูง 1.5A พร้อมอินพุต 2.7-5.5V ประสิทธิภาพสูงสุด 92% การควบคุม Iandsup2;C สัญญาณรบกวนต่ำ 2.5andmicro;A Shutdown และแพ็คเกจ DFN ขนาดเล็ก 3 มม. x 3 มม.

andnbsp;

คุณสมบัติ

n ประสิทธิภาพสูง: andgt;90% โดยทั่วไปในโหมด Torch, andgt;80% ในโหมด Flash

n ช่วง VIN กว้าง: 2.7V ถึง 5.5V

n กระแสไฟขาออกสูงสุด 1A

n ความแม่นยำในการตั้งโปรแกรมกระแสไฟ LED 3.5%

n Soft-Start ภายใน

n การป้องกัน LED เปิด/ลัดวงจร

n การทำงานที่ความถี่คงที่ 1MHz

n กระแสไฟ Shutdown เป็นศูนย์

n การป้องกันอุณหภูมิเกิน

n แพ็คเกจ DFN ขนาดเล็ก 10-Lead (3 มม. และครั้ง; 3 มม.) ที่ได้รับการปรับปรุงทางความร้อน

andnbsp;

การใช้งาน

n แฟลชกล้องโทรศัพท์มือถือ

n ไฟฉายโทรศัพท์มือถือ

n กล้องดิจิทัล

n PDAs

n ไดรเวอร์ LED Li-Ion อื่นๆ

andnbsp;

คำอธิบาย

LTCandreg;3454 เป็นตัวแปลง DC/DC แบบซิงโครนัส buck-boost ที่ปรับให้เหมาะสมสำหรับการขับเคลื่อน LED พลังงานสูงเดี่ยวที่กระแสไฟสูงสุด 1A จากแบตเตอรี่ Li-Ion เซลล์เดียวใน put ตัวควบคุมทำงานในโหมด buck แบบซิงโครนัส, boost แบบซิงโครนัส หรือ buck-boost ขึ้นอยู่กับแรงดันไฟฟ้าอินพุตและแรงดันไฟฟ้าไปข้างหน้าของ LED สามารถทำได้ PLED/PIN ประสิทธิภาพมากกว่า 90% ตลอดช่วงที่ใช้งานได้ทั้งหมดของแบตเตอรี่ Li-Ion (2.7V ถึง 4.2V)

กระแสไฟ LED สามารถตั้งโปรแกรมได้ในสี่ระดับ รวมถึงการปิดเครื่อง ด้วยตัวต้านทานภายนอกคู่และอินพุตเปิดใช้งานคู่ ในการปิดเครื่อง จะไม่มีการดึงกระแสไฟ

ความถี่ในการทำงานคงที่สูงที่ 1MHz ช่วยให้สามารถใช้ส่วนประกอบภายนอกขนาดเล็กได้ LTC3454 มีให้เลือกในแพ็คเกจ DFN ขนาด 10-lead (3 มม. และครั้ง; 3 มม.) ที่ได้รับการปรับปรุงทางความร้อน (0.75 มม.)

andnbsp;

ข้อมูล

andnbsp;

ภาพวาด

andnbsp;

ข้อได้เปรียบของเรา:

• ผลิตภัณฑ์คุณภาพสูง --- ข้อเสนอของเราเป็นของใหม่และเป็นของแท้ 100% ROHS
• ราคาที่แข่งขันได้ --- ช่องทางการจัดซื้อที่ดีพร้อมราคาที่ดี
• บริการระดับมืออาชีพ --- การทดสอบคุณภาพอย่างเข้มงวดก่อนการจัดส่ง และบริการหลังการขายที่สมบูรณ์แบบหลังจากการซื้อ
• สินค้าคงคลังที่เพียงพอ --- ด้วยการสนับสนุนจากทีมจัดซื้อที่แข็งแกร่งของเรา
• จัดส่งรวดเร็ว --- เราจะจัดส่งสินค้าภายใน 1-3 วันทำการหลังจากยืนยันการชำระเงิน

andnbsp;

ต้องแน่ใจว่าจะตอบสนองความต้องการของคุณสำหรับส่วนประกอบทุกชนิด^_^


รายการสินค้า
จัดหาชุดส่วนประกอบอิเล็กทรอนิกส์, เซมิคอนดักเตอร์ครบวงจร, ส่วนประกอบแบบแอคทีฟและแอมป์; พาสซีฟ เราสามารถช่วยคุณรับทั้งหมดสำหรับ bom ของ PCB ได้ กล่าวโดยย่อ คุณสามารถรับโซลูชันแบบครบวงจรได้ที่นี่


ข้อเสนอรวมถึง:
วงจรรวม, IC หน่วยความจำ, ไดโอด, ทรานซิสเตอร์, ตัวเก็บประจุ, ตัวต้านทาน, วาริสเตอร์, ฟิวส์, ทริมเมอร์และแอมป์; โพเทนชิโอมิเตอร์, หม้อแปลง, แบตเตอรี่, สายเคเบิล, รีเลย์, สวิตช์, ขั้วต่อ, เทอร์มินอลบล็อก, คริสตัลและแอมป์; ออสซิลเลเตอร์, ตัวเหนี่ยวนำ, เซ็นเซอร์, หม้อแปลง, ไดรเวอร์ IGBT, LED, LCD, คอนเวอร์เตอร์, PCB (แผงวงจรพิมพ์), PCBA (ชุดประกอบ PCB)

แข็งแกร่งในแบรนด์:
Microchip, MAX, AD, TI, ATMEL, ST, ON, NS, Intersil, Winbond, Vishay, ISSI, Infineon, NEC, FAIRCHILD, OMRON, YAGEO, TDK, ฯลฯ
