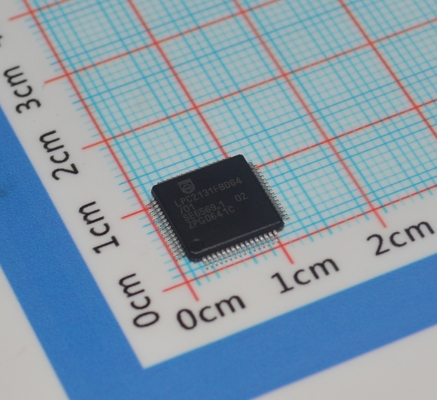

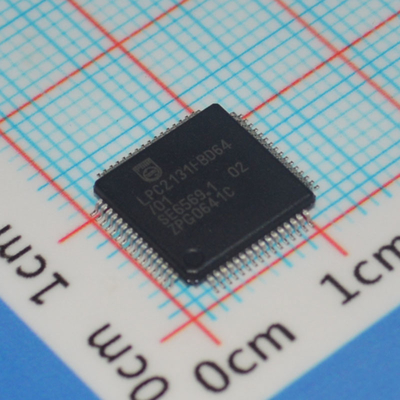

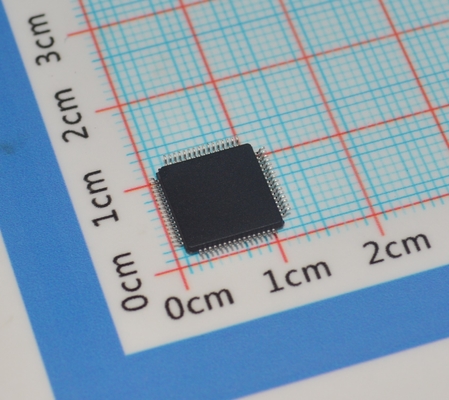

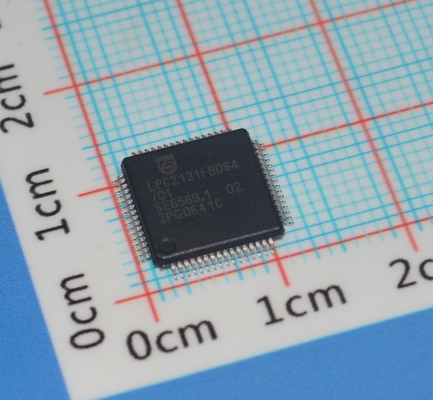

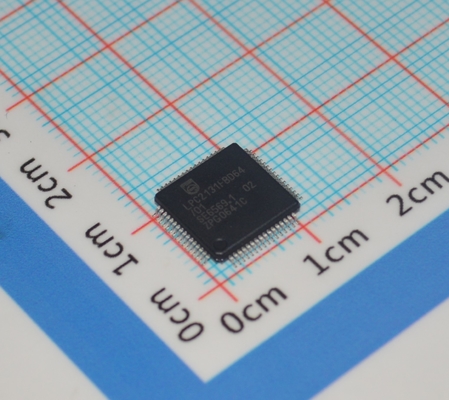

LPC2131FBD64/01,15 ARM7 MCU 32 บิต RISC Core แฟลช 64KB แรม 16KB ความเร็ว 60MHz USB 2.0 2x UART 64-LQFP -40°C ถึง +85°C ระดับอุตสาหกรรม

LPC2131FBD64/01,15 ARM7 MCU 32 บิต RISC Core 64KB Flash 16KB RAM 60MHz ความเร็ว USB 2.0 2x UART 64-LQFP -40°C ถึง +85°C เกรดอุตสาหกรรม

ลักษณะและประโยชน์

2.1 การปรับปรุงที่นํามาโดยอุปกรณ์ LPC213x/01

✅ การเปิดพอร์ต GPIO ที่รวดเร็ว ทําให้การเปลี่ยนพินพินสามารถเร็วขึ้นถึง 3.5 เท่า เมื่อเทียบกับ LPC213x ของเดิม

✓ ลงทะเบียนผลการใช้งานสําหรับ ADCs ลดต้นทุนการหยุด

UART0/1 ประกอบด้วยเครื่องกําเนิดอัตรา baud ส่วน, ความสามารถ auto-bauding และการควบคุมการไหลของการจับมือที่นําไปใช้อย่างเต็มที่ในฮาร์ดแวร์

การควบคุม BOD เพิ่มเติมทําให้การใช้พลังงานลดลงมากขึ้น

2.2 ลักษณะสําคัญที่เหมือนกันของ LPC213x และ LPC213x/01

✅ไมโครคอนโทรลเลอร์ ARM7TDMI-S ขนาด 16/32 บิท ในพัสดุขนาดเล็ก LQFP64 หรือ HVQFN64

8/16/32 kB ของ RAM สแตตติกในชิป และ 32/64/128/256/512 kB ของความจําโปรแกรมฟลัชในชิป อินเตอร์เฟซ / แอคเซเลเรเตอร์ขนาด 128 บิตสามารถทํางานความเร็วสูง 60 MHz

✓ โปรแกรมในระบบ / โปรแกรมในแอปพลิเคชั่น (ISP / IAP) ผ่านโปรแกรม bootloader บนชิป การลบภาคไฟฟ้าเดียวหรือชิปเต็มใน 400 ms และการเขียนโปรแกรม 256 B ใน 1 ms

อินเตอร์เฟซ EmbeddedICE RT และ Embedded Trace ให้การแก้ไขความผิดพลาดในเวลาจริงด้วยโปรแกรม RealMonitor บนชิป และการติดตามความเร็วสูงของการดําเนินการคําสั่ง

1 (LPC2131/32) หรือสอง (LPC2134/36/38) ADC 8 ช่อง 10 บิต ให้ผลิตรวมถึง 16 หน่วยเข้าแบบแอนาล็อก โดยเวลาแปลงต่ําถึง 2 ครั้ง44

ช่องทางละ

DAC 10 บิตเดียวให้ผลิตแบบแอนาล็อกแบบแปรเปลี่ยน (LPC2132/34/36/38)

✅เครื่องกําหนดเวลา 32 บิต / เครื่องนับเหตุการณ์ภายนอก 2 ตัว (มีช่องจับ 4 ช่อง และช่องเปรียบเทียบ 4 ช่อง แต่ละช่อง) หน่วย PWM (ออกเสียง 6 ช่อง) และตัวเฝ้าระวัง

✅พลังงานต่ํา นาฬิกาเวลาจริงที่มีพลังงานอิสระและการเข้านาฬิกา 32 kHz ที่มุ่งมั่น

อินเตอร์เฟซซีเรียลหลายตัว รวมถึง UARTs สองตัว (16C550), Fast I2C-bus สองตัว (400 kbit/s), SPI และ SSP พร้อมความสามารถในการเก็บความยาวของข้อมูลและความยาวที่เปลี่ยนแปลง

√ เครื่องควบคุมการตัดต่อแบบเวกเตอร์ที่มีความสําคัญและที่อยู่ของเวกเตอร์ที่สามารถตั้งค่าได้

✓ ปิน I/O ปรับความอ่อนแอสูงสุดถึง 47 ปิน I/O ปรับความอ่อนแอสูงถึง 5 วอลต์ ในกล่องขนาดเล็ก LQFP64 หรือ HVQFN

✓ มีปินตัดต่อภายนอกที่มีความรู้สึกต่อขอบหรือระดับสูงสุดถึงเก้าปิน

✅ 60MHz clock CPU ขนาดสูงสุดที่สามารถใช้ได้จาก PLL บนชิปที่สามารถเขียนโปรแกรมได้ ด้วยเวลาตั้งค่า 100 us

✓ ออสซิลเลอเตอร์ที่บูรณาการในชิปทํางานกับคริสตัลภายนอกในช่วง 1 MHz ถึง 30 MHz และกับออสซิลเลอเตอร์ภายนอกถึง 50 MHz

รูปแบบประหยัดพลังงานประกอบด้วยการทํางานเฉยๆ และการปิดพลังงาน

✓ เปิด / ปิดฟังก์ชันด้านนอกเป็นส่วนตัว เช่นเดียวกับการปรับขนาดนาฬิกาด้านนอกเพื่อปรับปรุงพลังงานเพิ่มเติม

การตื่นตัวของโปรเซสเซอร์จากโหมด Power-down ผ่านการตัดต่อภายนอกหรือ BOD

✓ ชิปพลังงานเดียวที่มีวงจร POR และ BOD

✅ ระยะความกระชับกําลังการทํางานของ CPU ระหว่าง 3.0 V ถึง 3.6 V (3.3 V ± 10%) โดยมีแผ่น I/O ที่มีความอดทน 5 V

คําอธิบายทั่วไป

แผ่นข้อมูลสินค้า มิโครคอนโทรลเลอร์ LPC2131/32/34/36/38 ใช้ CPU ARM7TDMI-S ขนาด 16/32 บิท พร้อมการเลียนแบบในเวลาจริงและการสนับสนุนการติดตามที่ฝังไว้64 kB, 128 kB, 256 kB และ 512 kB ของความจําแฟลชความเร็วสูงที่ฝังไว้ อินเตอร์เฟซความจําขนาดกว้าง 128 บิต และสถาปัตยกรรมเร่งเฉพาะตัวทําให้การดําเนินรหัส 32 บิตสามารถทํางานได้ในอัตรานาฬิกาสูงสุดสําหรับการใช้งานขนาดรหัสที่สําคัญ, รูปแบบ Thumb 16 บิท แลกเปลี่ยนจะลดโค้ดได้มากกว่า 30% โดยมีการลงโทษการทํางานที่น้อยที่สุด

เนื่องจากขนาดเล็กและการบริโภคพลังงานที่ต่ํา พวกไมโครคอนโทรลเลอร์เหล่านี้เป็นที่เหมาะสมสําหรับการใช้งานที่การลดขนาดเล็กเป็นความต้องการสําคัญ เช่น การควบคุมการเข้าถึงและจุดขายมีอินเตอร์เฟซการสื่อสารลําดับที่กว้างขวาง และตัวเลือก SRAM บนชิปขนาด 8 kB, 16 kB และ 32 kB เหมาะสําหรับเกตเวย์สื่อสาร และเครื่องแปลงโปรโตคอล โมเดมอ่อน การจําลองเสียง และการถ่ายภาพระดับต่ําจําหน่ายทั้งขนาดพัฟเฟอร์ขนาดใหญ่และพลังงานการประมวลผลสูง. เครื่องกําหนดเวลา 32 บิทต่าง ๆ ADC 8 ช่อง 10 บิทเดียวหรือคู่ช่องทาง PWM และสาย GPIO 47 ช่องที่มีปินตัดต่อภายนอกที่มีความรู้สึกต่อขอบหรือระดับสูงถึงเก้าตัว ทําให้ไมโครคอนโทรเลอร์เหล่านี้เหมาะสําหรับระบบควบคุมอุตสาหกรรมและแพทย์.

ข้อมูล

การวาด
