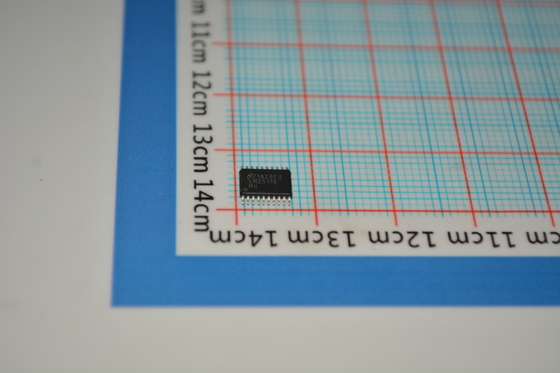

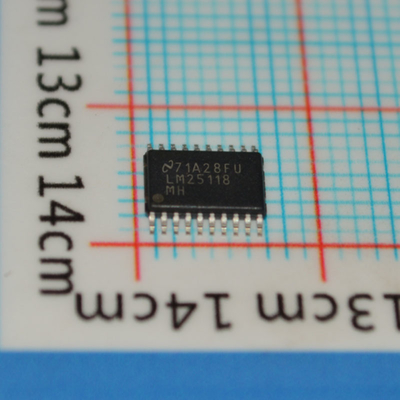

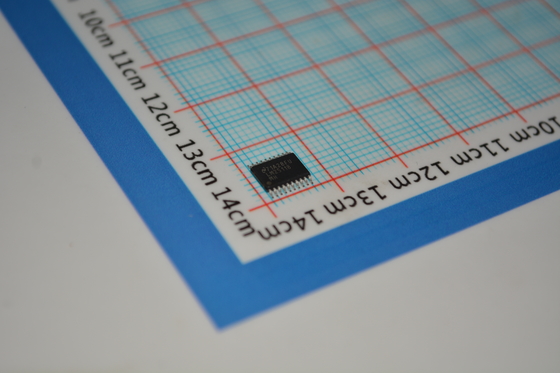

LM25118MHX/NOPB Buck Controller 4.5V-42V Input 75V/5A Switches 500kHz-1MHz Freq Sync Rectification ปรับความถี่ UVLO ปิดความร้อน 20-Pin HTSSOP ระยะความร้อนกว้าง

LM25118MHX/NOPB ตัวควบคุม Buck 4.5V-42V Input 75V/5A Switches 500kHz-1MHz Freq Sync Rectification Adjustable UVLO Thermal Shutdown 20-Pin HTSSOP ช่วงอุณหภูมิกว้าง

และnbsp;

คุณสมบัติ

และbull; ช่วงการทำงานของแรงดันไฟฟ้าอินพุตตั้งแต่ 3V ถึง 42V

และbull; โหมดควบคุมกระแสไฟสูงสุดจำลอง

และbull; การเปลี่ยนแปลงที่ราบรื่นระหว่างโหมด Step-Down และ Step Up

และbull; ความถี่ในการสลับสามารถตั้งโปรแกรมได้ถึง 500KHz

และbull; ความสามารถในการซิงโครไนซ์ออสซิลเลเตอร์

และbull; ตัวควบคุมไบอัสแรงดันไฟฟ้าสูงภายใน

และbull; ไดรเวอร์เกทด้านสูงและด้านต่ำในตัว

และbull; เวลาเริ่มต้นแบบนุ่มนวลที่ตั้งโปรแกรมได้

และbull; กระแสไฟดับต่ำพิเศษ

และbull; อินพุตเปิดใช้งาน

และbull; แอมพลิฟายเออร์ข้อผิดพลาดแบนด์วิดท์กว้าง

และbull; ความแม่นยำในการอ้างอิงข้อเสนอแนะ 1.5%

และbull; การปิดระบบความร้อน

และbull; แพ็คเกจ: 20-Pin HTSSOP (Exposed Pad)

และbull; สร้างการออกแบบที่กำหนดเองโดยใช้ LM25118 ด้วย WEBENCH® Power Designer

และnbsp;

แอปพลิเคชัน

แหล่งจ่ายไฟ Buck-Boost สำหรับอุตสาหกรรม

และnbsp;

คำอธิบาย

ตัวควบคุมวงจรสวิตชิ่ง Buck-Boost ช่วงแรงดันไฟฟ้ากว้าง LM25118 มีฟังก์ชันทั้งหมดที่จำเป็นในการใช้งานตัวควบคุม Buck-Boost ประสิทธิภาพสูงและคุ้มค่าโดยใช้ส่วนประกอบภายนอกน้อยที่สุด โทโพโลยี Buck Boost รักษาการควบคุมแรงดันไฟฟ้าเอาต์พุตเมื่อแรงดันไฟฟ้าอินพุตน้อยกว่าหรือมากกว่าแรงดันไฟฟ้าเอาต์พุต ทำให้เหมาะอย่างยิ่งสำหรับการใช้งานในยานยนต์ LM25118 ทำงานเป็นตัวควบคุม buck ในขณะที่แรงดันไฟฟ้าอินพุตสูงกว่าแรงดันไฟฟ้าเอาต์พุตที่ควบคุมอย่างเพียงพอ และค่อยๆ เปลี่ยนไปเป็นโหมด buck-boost เมื่อแรงดันไฟฟ้าอินพุตเข้าใกล้เอาต์พุต แนวทางแบบดูอัลโหมดนี้รักษาการควบคุมในช่วงแรงดันไฟฟ้าอินพุตที่กว้างพร้อมประสิทธิภาพการแปลงที่เหมาะสมที่สุดในโหมด buck และเอาต์พุตที่ปราศจากข้อผิดพลาดระหว่างการเปลี่ยนโหมด ตัวควบคุมที่ใช้งานง่ายนี้มีไดรเวอร์สำหรับ MOSFET buck ด้านสูงและ MOSFET boost ด้านต่ำ วิธีการควบคุมของตัวควบคุมขึ้นอยู่กับการควบคุมโหมดกระแสโดยใช้กระแสไฟจำลอง โหมดควบคุมกระแสไฟจำลองช่วยลดความไวต่อสัญญาณรบกวนของวงจรการมอดูเลตความกว้างพัลส์ ทำให้สามารถควบคุมรอบการทำงานขนาดเล็กมากที่จำเป็นในการใช้งานแรงดันไฟฟ้าอินพุตสูงได้อย่างน่าเชื่อถือ คุณสมบัติการป้องกันเพิ่มเติม ได้แก่ การจำกัดกระแสไฟ การปิดระบบความร้อน และอินพุตเปิดใช้งาน อุปกรณ์นี้มีอยู่ในแพ็คเกจ HTSSOP 20 พินที่ได้รับการปรับปรุงพลังงานซึ่งมีแผ่นยึดแบบเปิดเพื่อช่วยในการกระจายความร้อน

และnbsp;

ข้อมูล

และnbsp;

ภาพวาด
