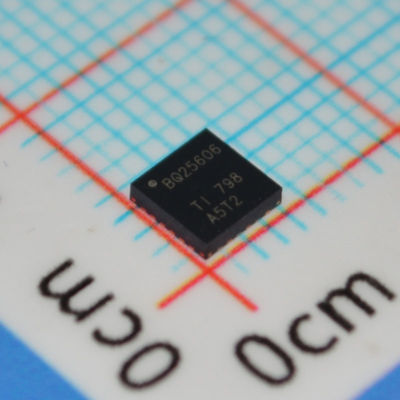

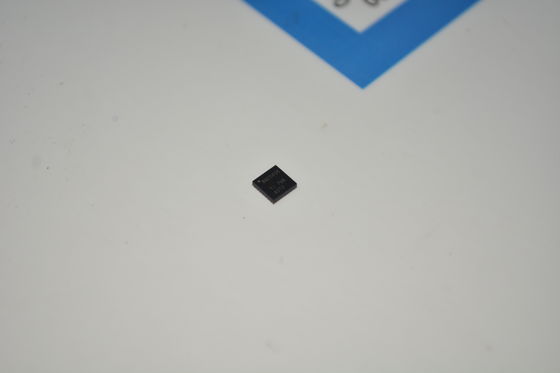

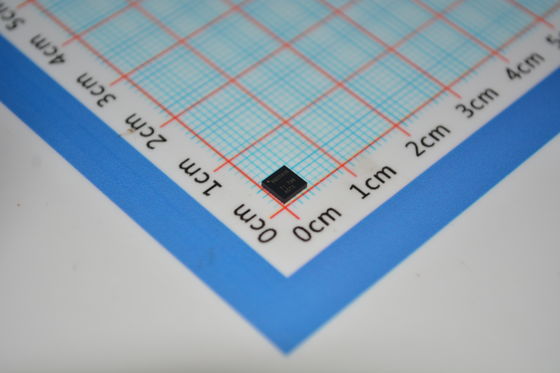

BQ25606RGER IC ชาร์จเร็ว 3A พร้อมอินพุต 3.9V-14V ควบคุม I2C 30V OVP NVDC Power Path ขนาด 3mm×3mm QFN ประสิทธิภาพ 92% MOSFETs ในตัว and การควบคุมความร้อน

BQ25606RGER IC ชาร์จเร็ว 3A พร้อมอินพุต 3.9V-14V I2C Control 30V OVP NVDC Power Path ขนาด 3 มม.andtimes;3 มม. QFN ประสิทธิภาพ 92% MOSFETs ในตัว and การควบคุมอุณหภูมิ

andnbsp;

คุณสมบัติ

andbull; เครื่องชาร์จแบบสวิตช์โหมดบั๊กซิงโครนัสประสิทธิภาพสูง 1.5 MHz

andndash; ประสิทธิภาพการชาร์จ 92% ที่ 2-A จากอินพุต 5-V

andndash; เหมาะสำหรับอินพุตแรงดันไฟฟ้า USB (5 V)

andbull; รองรับ USB On-The-Go (OTG)

andndash; ตัวแปลงบูสต์พร้อมเอาต์พุตสูงสุด 1.2-A

andndash; ประสิทธิภาพการบูสต์ 92% ที่เอาต์พุต 1-A

andndash; ขีดจำกัดกระแสคงที่ (CC) ที่แม่นยำ

andndash; เริ่มต้นแบบนุ่มนวลถึงโหลด capacitive 500-andmicro;F

andndash; การป้องกันไฟฟ้าลัดวงจรเอาต์พุต

andbull; อินพุตเดียวเพื่อรองรับอินพุต USB และอะแดปเตอร์แรงดันไฟฟ้าสูง

andndash; รองรับช่วงแรงดันไฟฟ้าอินพุต 3.9-V ถึง 13.5-V พร้อมพิกัดแรงดันไฟฟ้าอินพุตสูงสุดสัมบูรณ์ 22-V

andndash; การติดตามพลังงานสูงสุดโดยจำกัดแรงดันไฟฟ้าอินพุตสูงสุด 4.6 V (VINDPM)

andndash; เกณฑ์ VINDPM ติดตามแรงดันไฟฟ้าแบตเตอรี่โดยอัตโนมัติ

andndash; ตรวจจับอะแดปเตอร์ USB SDP, DCP และอะแดปเตอร์ที่ไม่เป็นไปตามมาตรฐานโดยอัตโนมัติ

andbull; ประสิทธิภาพการคายประจุแบตเตอรี่สูงด้วย MOSFET คายประจุแบตเตอรี่ 19.5-mandOmega;

andbull; การจัดการเส้นทางพลังงาน Narrow VDC (NVDC)

andndash; Instant-on ทำงานได้โดยไม่มีแบตเตอรี่หรือแบตเตอรี่ที่คายประจุจนหมด

andndash; การทำงานของไดโอดในโหมดเสริมแบตเตอรี่

andbull; การรวมสูงรวมถึง MOSFETs ทั้งหมด การตรวจจับกระแส และการชดเชยลูป

andbull; กระแสไฟรั่วไหลของแบตเตอรี่ต่ำ 58-andmicro;A พร้อมสแตนด์บายแรงดันไฟฟ้าระบบ

andbull; ความแม่นยำสูง

andndash; andplusmn;0.5% การควบคุมแรงดันไฟฟ้าในการชาร์จ

andndash; andplusmn;6% ที่ 1.2-A และ 1.8-A การควบคุมกระแสไฟชาร์จ

andndash; andplusmn;5% ที่ 0.5-A, 1.2-A และ 1.8-A การควบคุมกระแสไฟเข้า

andbull; การรับรองที่เกี่ยวข้องกับความปลอดภัย:

andndash; การรับรอง IEC 62368-1 CB

andnbsp;

แอปพลิเคชัน

andbull; EPOS, ลำโพงพกพา

andbull; อุปกรณ์เสริมโทรศัพท์มือถือ

andbull; อุปกรณ์ทางการแพทย์

andnbsp;

คำอธิบาย

BQ25606 เป็นอุปกรณ์จัดการการชาร์จแบตเตอรี่แบบสแตนด์อโลน 3.0 A และการจัดการเส้นทางพลังงานของระบบสำหรับแบตเตอรี่ Li-ion และ Li-polymer เซลล์เดียว โซลูชันนี้รวมเข้าด้วยกันอย่างสูงพร้อม FET ป้องกันการย้อนกลับของอินพุต (RBFET, Q1), FET สวิตชิ่งด้านสูง (HSFET, Q2), FET สวิตชิ่งด้านต่ำ (LSFET, Q3) และแบตเตอรี่ FET (BATFET, Q4) ระหว่างระบบและแบตเตอรี่ เส้นทางพลังงานอิมพีแดนซ์ต่ำช่วยเพิ่มประสิทธิภาพการทำงานของโหมดสวิตช์ ลดเวลาในการชาร์จแบตเตอรี่ และยืดอายุการใช้งานแบตเตอรี่ในระหว่างขั้นตอนการคายประจุ

andnbsp;

ข้อมูล

andnbsp;

ภาพวาด

andnbsp;
