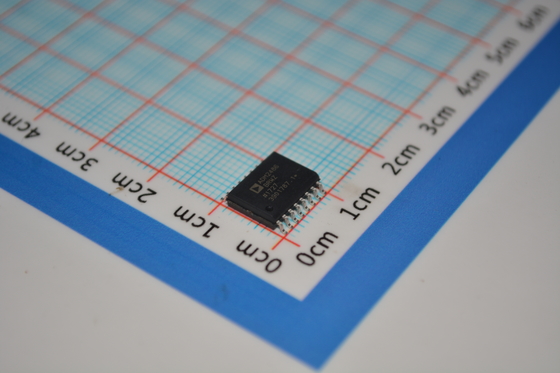

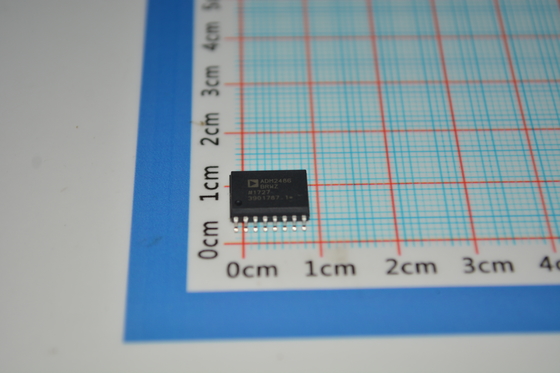

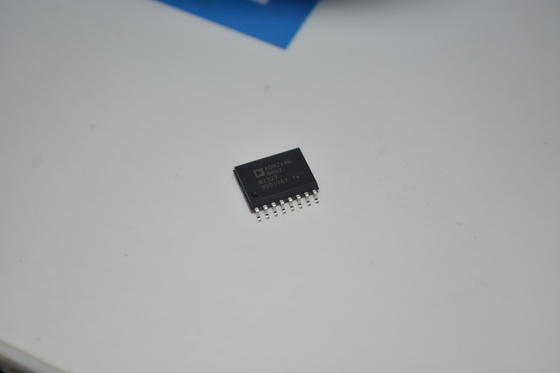

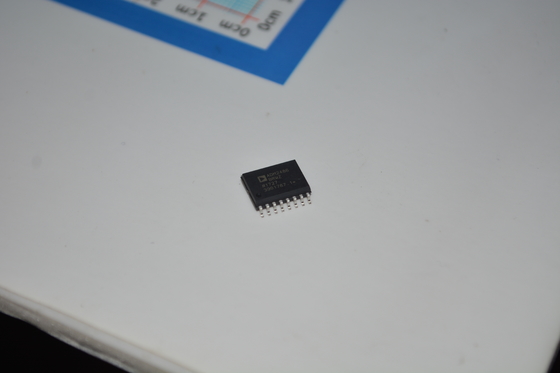

ADM2486BRWZ ตัวรับส่งสัญญาณ RS-485 แบบแยก 500kbps ฉนวน 2.5kV andplusmn;15kV ESD 3V/5V Logic High CMR อุณหภูมิอุตสาหกรรมสำหรับ PLC/การควบคุมมอเตอร์
andnbsp;
คุณสมบัติ
► ตัวรับส่งสัญญาณ RS-485 แบบแยกครึ่งดูเพล็กซ์
► สอดคล้องกับ PROFIBUSandreg;
► สอดคล้องกับ ANSI EIA/TIA 485-A และ ISO 8482: 1987(E)
► อัตราข้อมูล 20 Mbps
► การทำงาน 5 V หรือ 3 V (VDD1)
► ภูมิคุ้มกันชั่วครู่โหมดทั่วไปสูง: >25 kV/andmu;s
► เอาต์พุตสถานะ DE แบบแยก
► การออกแบบที่ปลอดภัยจากความผิดพลาด, วงจรเปิดของตัวรับ
► การป้องกันการปิดระบบความร้อน
► โหนด 50 บนบัส
► การอนุมัติด้านความปลอดภัยและข้อบังคับ
► UL 1577
► VISO = 2500 V rms เป็นเวลา 1 นาที
► IEC/CSA 62368-1
► IEC/CSA 61010-1
► DIN EN IEC 60747-17 (VDE 0884-17)
► VIORM = 560 V peak
► ช่วงอุณหภูมิในการทำงาน: andminus;40anddeg;C ถึง +85anddeg;C
andnbsp;
การใช้งาน
► อินเทอร์เฟซ RS-485/RS-422 แบบแยก
► เครือข่าย PROFIBUS
► เครือข่ายภาคสนามอุตสาหกรรม
► ระบบส่งข้อมูลแบบหลายจุด
andnbsp;
คำอธิบาย
ตัวรับส่งสัญญาณบัสแบบดิฟเฟอเรนเชียล ADM2486 เป็นส่วนประกอบแบบแยกที่รวมเข้าด้วยกัน ซึ่งออกแบบมาสำหรับการสื่อสารข้อมูลแบบสองทิศทางบนสายส่งสัญญาณบัสแบบหลายจุด ออกแบบมาสำหรับสายส่งสัญญาณแบบสมดุลและสอดคล้องกับ ANSI EIA/TIA-485-A และ ISO 8482: 1987(E)
อุปกรณ์นี้ใช้เทคโนโลยี iCouplerandreg; ของ Analog Devices เพื่อรวมตัวแยกสัญญาณ 3 ช่องสัญญาณ, ไดรเวอร์สายแบบดิฟเฟอเรนเชียลสามสถานะ และตัวรับสัญญาณอินพุตแบบดิฟเฟอเรนเชียลเข้าด้วยกันในแพ็คเกจเดียว ด้านลอจิกของอุปกรณ์ใช้พลังงานจากแหล่งจ่ายไฟ 5 V หรือ 3 V และด้านบัสใช้แหล่งจ่ายไฟ 5 V แบบแยก
ไดรเวอร์ ADM2486 มีคุณสมบัติเปิดใช้งานแบบแอคทีฟสูง เอาต์พุตดิฟเฟอเรนเชียลของไดรเวอร์และอินพุตดิฟเฟอเรนเชียลของตัวรับสัญญาณเชื่อมต่อภายในเพื่อสร้างพอร์ตอินพุต/เอาต์พุตแบบดิฟเฟอเรนเชียล ซึ่งทำให้เกิดการโหลดน้อยที่สุดบนบัสเมื่อปิดใช้งานไดรเวอร์ หรือเมื่อ VDD1 หรือ VDD2 = 0 V นอกจากนี้ยังมีคุณสมบัติปิดใช้งานตัวรับสัญญาณแบบแอคทีฟสูง Rev. F DOCUMENT FEEDBACK TECHNICAL SUPPORT FUNCTIONAL BLOCK DIAGRAM Figure 1. ที่ทำให้เอาต์พุตการรับสัญญาณเข้าสู่สถานะอิมพีแดนซ์สูง
อุปกรณ์มีคุณสมบัติจำกัดกระแสไฟและการปิดระบบความร้อนเพื่อป้องกันวงจรลัดเอาต์พุตและสถานการณ์ที่การแย่งชิงบัสอาจทำให้เกิดการกระจายพลังงานมากเกินไป ชิ้นส่วนนี้ระบุไว้อย่างครบถ้วนในช่วงอุณหภูมิอุตสาหกรรมและมีจำหน่ายในแพ็คเกจ SOIC แบบ 16 พิน
andnbsp;
ข้อมูล
|
หมวดหมู่
|
andnbsp;
|
|
|
ผู้ผลิต
|
andnbsp;
|
|
|
ซีรีส์
|
andnbsp;
|
|
|
บรรจุภัณฑ์
|
หลอด
|
andnbsp;
|
|
สถานะชิ้นส่วน
|
ใช้งานอยู่
|
andnbsp;
|
|
เทคโนโลยี
|
การเชื่อมต่อแม่เหล็ก
|
andnbsp;
|
|
ประเภท
|
RS422, RS485
|
andnbsp;
|
|
พลังงานแบบแยก
|
ไม่
|
andnbsp;
|
|
จำนวนช่องสัญญาณ
|
3
|
andnbsp;
|
|
อินพุต - ด้าน 1/ด้าน 2
|
2/1
|
andnbsp;
|
|
ประเภทช่องสัญญาณ
|
สองทิศทาง
|
andnbsp;
|
|
แรงดันไฟฟ้า - การแยก
|
2500Vrms
|
andnbsp;
|
|
ภูมิคุ้มกันชั่วครู่โหมดทั่วไป (ขั้นต่ำ)
|
25kV/andmicro;s
|
andnbsp;
|
|
อัตราข้อมูล
|
andnbsp;
|
|
|
ความล่าช้าในการขยายพันธุ์ tpLH / tpHL (สูงสุด)
|
55ns, 55ns
|
andnbsp;
|
|
ความผิดเพี้ยนของความกว้างพัลส์ (สูงสุด)
|
5ns
|
andnbsp;
|
|
เวลาขึ้น/ลง (ทั่วไป)
|
5ns, 5ns
|
andnbsp;
|
|
แรงดันไฟฟ้า - แหล่งจ่าย
|
3V, 5V
|
andnbsp;
|
|
อุณหภูมิในการทำงาน
|
-40anddeg;C ~ 85anddeg;C
|
andnbsp;
|
|
ประเภทการติดตั้ง
|
ติดตั้งบนพื้นผิว
|
andnbsp;
|
|
แพ็คเกจ / เคส
|
andnbsp;
|
|
|
แพ็คเกจอุปกรณ์ซัพพลายเออร์
|
16-SOIC
|
andnbsp;
|
|
หมายเลขผลิตภัณฑ์พื้นฐาน
|
andnbsp;
ภาพวาด
