รายละเอียดสินค้า:
การชำระเงิน:
|
| Function: | Step-Up, Step-Down | Output Configuration: | Positive or Negative |
|---|---|---|---|
| Topology: | Buck, Boost | Output Type: | Adjustable |
| Number of Outputs: | 1 | ||
| เน้น: | เครื่องปรับสภาพสัญญาณ LVDT อุณหภูมิอุตสาหกรรม,ไอซีควบคุมการเคลื่อนที่ตรวจจับตำแหน่ง,เครื่องปรับสภาพ LVDT แบบจ่ายไฟคู่ 20kHz |
||

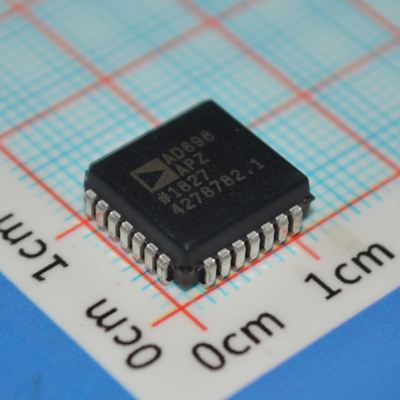

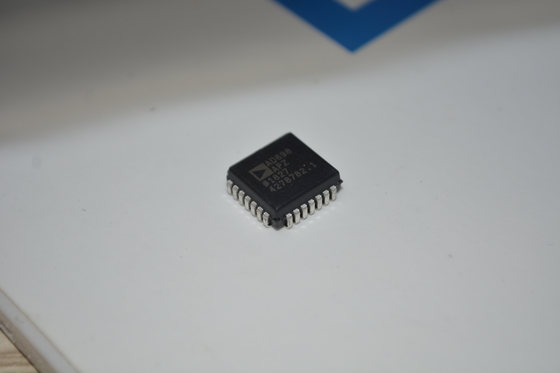

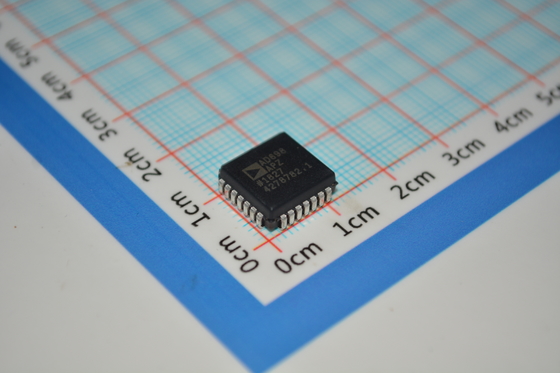

AD698APZ เครื่องปรับสภาพสัญญาณ LVDT และplusmn;12V ถึง และplusmn;15V การทำงาน แบนด์วิดท์ 20kHz ความแม่นยำ 0.25% แหล่งจ่ายไฟเดี่ยว/คู่ ช่วงอุณหภูมิอุตสาหกรรม สำหรับการตรวจจับตำแหน่งและamp; การควบคุมการเคลื่อนที่
และnbsp;
คุณสมบัติ
โซลูชันชิปเดี่ยว, มีออสซิลเลเตอร์ภายในและการอ้างอิงแรงดันไฟฟ้า
ไม่จำเป็นต้องปรับ
เชื่อมต่อกับ Half-Bridge, 4-Wire LVDT
เอาต์พุต DC สัดส่วนกับตำแหน่ง
ช่วงความถี่ 20 Hz ถึง 20 kHz
เอาต์พุตแบบขั้วเดียวหรือสองขั้ว
จะถอดรหัสสัญญาณ AC Bridge ด้วย
ประสิทธิภาพที่โดดเด่น
และnbsp; ความแม่นยำ: 0.05%
และnbsp; แรงดันเอาต์พุต: 11 V
และnbsp; การดริฟท์ของเกน: 20 ppm/C (โดยทั่วไป)
และnbsp; การดริฟท์ออฟเซ็ต: 5 ppm/C (โดยทั่วไป)
และnbsp;
การใช้งาน
การใช้งานส่วนใหญ่สำหรับ AD598 สามารถนำไปใช้กับ AD698 ได้เช่นกัน โปรดดูที่การใช้งานที่เขียนสำหรับ AD598 เพื่อดูคำอธิบายโดยละเอียด
ดูเอกสารข้อมูล AD598 สำหรับ:
และndash; Proving Ring-Weigh Scale
และndash; การทำงานพร้อมกันของ LVDT หลายตัว
และndash; วงจรตำแหน่งต่อความถี่ความละเอียดสูง
วงจรนี้สามารถใช้สำหรับสะพานต้านทาน เช่น เกจวัดความเครียด หรือสำหรับสะพานเหนี่ยวนำหรือคาปาซิทีฟที่ใช้กันทั่วไปสำหรับเซ็นเซอร์วัดความดันหรือการไหล สัญญาณเอาต์พุตระดับต่ำของเซ็นเซอร์เหล่านี้มีความไวต่อสัญญาณรบกวนและการรบกวน และเป็นตัวเลือกที่ดีสำหรับเทคนิคการประมวลผลสัญญาณ AC
และnbsp;
คำอธิบาย
AD698 เป็นระบบย่อยการปรับสภาพสัญญาณ Linear Variable Differen tial Transformer (LVDT) แบบเบ็ดเสร็จ ใช้ร่วมกับ LVDT เพื่อแปลงตำแหน่งทางกลของตัวแปลงสัญญาณเป็นแรงดันไฟฟ้า DC แบบขั้วเดียวหรือสองขั้วที่มีความแม่นยำและความสามารถในการทำซ้ำสูง ฟังก์ชันวงจรทั้งหมดรวมอยู่ในชิป ด้วยการเพิ่มส่วนประกอบพาสซีฟภายนอกเพียงเล็กน้อยเพื่อตั้งค่าความถี่และเกน AD698 จะแปลงเอาต์พุต LVDT ดิบเป็นสัญญาณ DC ที่ปรับขนาด อุปกรณ์จะทำงานร่วมกับ LVDT แบบ half-bridge, LVDT ที่เชื่อมต่อในรูปแบบ series op posed (4-wire) และ RVDT
AD698 มีออสซิลเลเตอร์คลื่นไซน์ที่มีการบิดเบือนต่ำเพื่อขับเคลื่อน LVDT หลัก ช่องสัญญาณ demodulation แบบซิงโครนัสสองช่องของ AD698 ใช้เพื่อตรวจจับแอมพลิจูดหลักและรอง ส่วนประกอบจะหารเอาต์พุตของรองด้วยแอมพลิจูดของหลักและคูณด้วยตัวประกอบมาตราส่วน ซึ่งช่วยลดข้อผิดพลาดของตัวประกอบมาตราส่วนเนื่องจากการดริฟท์ในแอมพลิจูดของไดรฟ์หลัก ปรับปรุงประสิทธิภาพของอุณหภูมิและความเสถียร
AD698 ใช้สถาปัตยกรรมแบบอัตราส่วนที่ไม่เหมือนใครเพื่อขจัดข้อเสียหลายประการที่เกี่ยวข้องกับแนวทางดั้งเดิมในการเชื่อมต่อ LVDT ประโยชน์ของวงจรใหม่นี้คือ: ไม่จำเป็นต้องปรับ; ความเสถียรของอุณหภูมิได้รับการปรับปรุง; และการแลกเปลี่ยนตัวแปลงสัญญาณได้รับการปรับปรุง
และnbsp;
ข้อมูล
|
หมวดหมู่
|
และnbsp;
|
|
|
ผู้ผลิต
|
Analog Devices Inc.
|
และnbsp;
|
|
ซีรีส์
|
-
|
และnbsp;
|
|
บรรจุภัณฑ์
|
หลอด
|
และnbsp;
|
|
สถานะชิ้นส่วน
|
เลิกผลิต
|
และnbsp;
|
|
DigiKey Programmable
|
ไม่ได้รับการยืนยัน
|
และnbsp;
|
|
ประเภท
|
เครื่องปรับสภาพสัญญาณ
|
และnbsp;
|
|
ประเภทอินพุต
|
แรงดันไฟฟ้า
|
และnbsp;
|
|
ประเภทเอาต์พุต
|
แรงดันไฟฟ้า
|
และnbsp;
|
|
กระแสไฟ - แหล่งจ่าย
|
15 mA
|
และnbsp;
|
|
อุณหภูมิในการทำงาน
|
-40anddeg;C ~ 85anddeg;C
|
และnbsp;
|
|
ประเภทการติดตั้ง
|
ติดตั้งบนพื้นผิว
|
และnbsp;
|
|
แพ็คเกจ / เคส
|
28-LCC (J-Lead)
|
และnbsp;
|
|
แพ็คเกจอุปกรณ์ซัพพลายเออร์
|
28-PLCC (11.51x11.51)
|
และnbsp;
|
|
หมายเลขผลิตภัณฑ์พื้นฐาน
|
และnbsp;
การวาด
