| Function: | Step-Up, Step-Down | Output Configuration: | Positive or Negative |
|---|---|---|---|
| Topology: | Buck, Boost | Output Type: | Adjustable |
| Number of Outputs: | 1 | ||
| เน้น: | DAC 8 ช่อง 10 บิตที่มีอินเตอร์เฟซ I2C,DAC ประสิทธิภาพต่ําที่มีการออกรถไฟฟ้า rail-to-rail,แพคเกจ TSSOP DAC พร้อมการตั้งค่าการเปิดใหม่ |
||

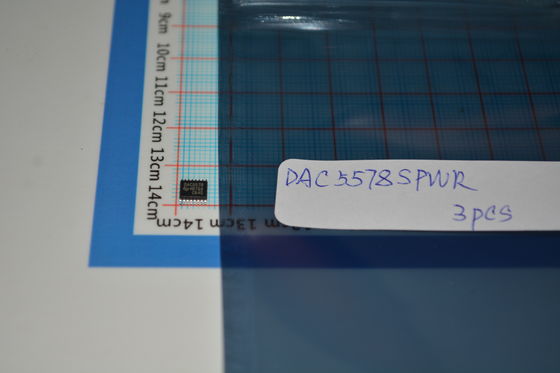

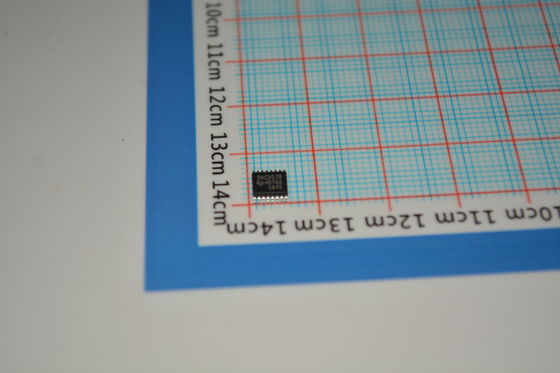

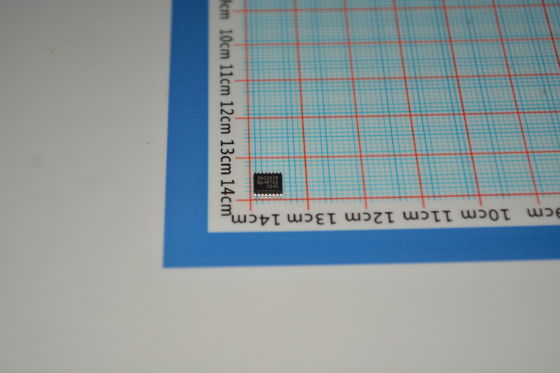

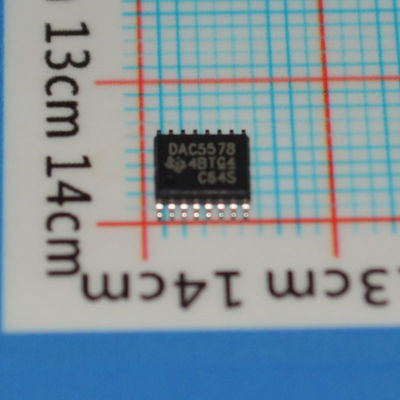

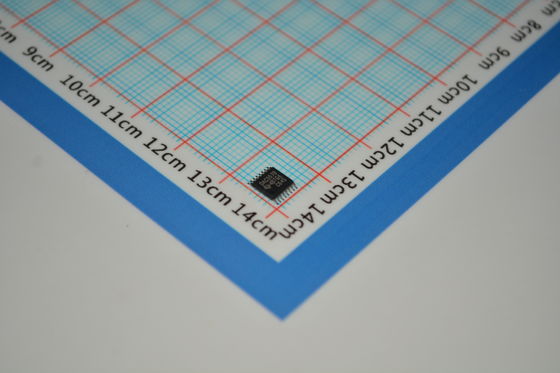

DAC5578SPWR DAC 8 ช่อง 10 บิต พร้อมอินเทอร์เฟซ I2C พลังงานต่ำ (0.5mA) รางจ่ายไฟ 2.7V-5.5V เอาต์พุต Rail-to-Rail Power-On Reset and แพ็คเกจ TSSOP ขนาดเล็ก
andnbsp;
คุณสมบัติ
andbull; ความแม่นยำสัมพัทธ์:
andndash; DAC5578 (8 บิต): 0.25LSB INL
andndash; DAC6578 (10 บิต): 0.5LSB INL
andndash; DAC7578 (12 บิต): 1LSB INL
andbull; พลังงาน Glitch: 0.15nV-s
andbull; Power-On Reset เป็น Zero Scale หรือ Midscale
andndash; อุปกรณ์ในแพ็คเกจ TSSOP รีเซ็ตเป็น Zero Scale
andndash; อุปกรณ์ในแพ็คเกจ QFN รีเซ็ตเป็น Zero Scale หรือ Midscale
andbull; การทำงานใช้พลังงานต่ำมาก: 0.13mA/ch ที่ 5V
andbull; ช่วงการจ่ายไฟกว้าง: +2.7V ถึง +5.5V
andbull; อินเทอร์เฟซแบบอนุกรม 2 สาย (เข้ากันได้กับ I2Candtrade;)
andbull; ช่วงอุณหภูมิ:andndash;40anddeg;C ถึง +125anddeg;C
andnbsp;
การใช้งาน
andbull; เครื่องมือแบบพกพา
andbull; การควบคุมเซอร์โวแบบวงปิด
andbull; การควบคุมกระบวนการ
andbull; ระบบจัดหาข้อมูล
andnbsp;
คำอธิบาย
DAC5578 (8 บิต), DAC6578 (10 บิต) และ DAC7578 (12 บิต) เป็นตัวแปลงดิจิทัลเป็นอนาล็อก (DAC) แบบ 8 ช่องสัญญาณแรงดันไฟฟ้าต่ำ อุปกรณ์เหล่านี้เป็นแบบโมโนลิทิก ให้ความเป็นเชิงเส้นที่ดี และลดแรงดันไฟฟ้าชั่วคราว (glitch) ที่ไม่พึงประสงค์
อุปกรณ์เหล่านี้ใช้อินเทอร์เฟซแบบอนุกรม 2 สายที่ใช้งานได้หลากหลาย ซึ่งเข้ากันได้กับ I2C และทำงานที่อัตราสัญญาณนาฬิกาสูงสุด 3.4MHz อุปกรณ์หลายตัวสามารถใช้บัสเดียวกันได้
อุปกรณ์เหล่านี้มีวงจร power-on-reset (POR) ที่ช่วยให้เอาต์พุต DAC เปิดขึ้นเป็น zero-scale หรือ midscale จนกว่าจะมีการเขียนโค้ดที่ถูกต้องลงในอุปกรณ์ อุปกรณ์เหล่านี้ยังมีคุณสมบัติ power-down ซึ่งเข้าถึงได้ผ่านอินเทอร์เฟซแบบอนุกรม ซึ่งช่วยลดการใช้กระแสไฟฟ้าของอุปกรณ์ลงเหลือโดยทั่วไป 0.42andmu;A ที่ 5V การใช้พลังงานโดยทั่วไปคือ 2.32mW ที่ 3V ลดลงเหลือ 0.68andmu;W ในโหมด power-down การใช้พลังงานต่ำและขนาดเล็กทำให้เป็นอุปกรณ์ที่เหมาะสำหรับอุปกรณ์พกพาที่ใช้แบตเตอรี่
DAC5578, DAC6578 และ DAC7578 สามารถใช้งานร่วมกันได้และเข้ากันได้กับ DAC7678 อุปกรณ์ทั้งหมดมีให้เลือกในแพ็คเกจ QFN-24 ขนาด 4x4 และแพ็คเกจ TSSOP-16
andnbsp;
ข้อมูล
|
หมวดหมู่
|
andnbsp;
|
|
|
ผู้ผลิต
|
Texas Instruments
|
andnbsp;
|
|
ซีรีส์
|
-
|
andnbsp;
|
|
บรรจุภัณฑ์
|
เทปและรีล (TR)
เทปตัด (CT)
Digi-Reelandreg;
|
andnbsp;
andnbsp;
andnbsp;
|
|
สถานะชิ้นส่วน
|
ใช้งานอยู่
|
andnbsp;
|
|
DigiKey Programmable
|
ไม่ได้รับการยืนยัน
|
andnbsp;
|
|
จำนวนบิต
|
8
|
andnbsp;
|
|
จำนวนตัวแปลง D/A
|
8
|
andnbsp;
|
|
เวลาในการตั้งค่า
|
12andmicro;s (Typ)
|
andnbsp;
|
|
ประเภทเอาต์พุต
|
แรงดันไฟฟ้า - บัฟเฟอร์
|
andnbsp;
|
|
เอาต์พุตแบบดิฟเฟอเรนเชียล
|
ไม่
|
andnbsp;
|
|
อินเทอร์เฟซข้อมูล
|
I2C
|
andnbsp;
|
|
ประเภทอ้างอิง
|
ภายนอก
|
andnbsp;
|
|
แรงดันไฟฟ้า - จ่าย, อนาล็อก
|
2.7V ~ 5.5V
|
andnbsp;
|
|
แรงดันไฟฟ้า - จ่าย, ดิจิทัล
|
2.7V ~ 5.5V
|
andnbsp;
|
|
INL/DNL (LSB)
|
andplusmn;0.01, andplusmn;0.01
|
andnbsp;
|
|
สถาปัตยกรรม
|
String DAC
|
andnbsp;
|
|
อุณหภูมิในการทำงาน
|
-40anddeg;C ~ 125anddeg;C
|
andnbsp;
|
|
แพ็คเกจ / เคส
|
16-TSSOP (0.173", 4.40mm Width)
|
andnbsp;
|
|
แพ็คเกจอุปกรณ์ซัพพลายเออร์
|
16-TSSOP
|
andnbsp;
|
|
ประเภทการติดตั้ง
|
ติดตั้งบนพื้นผิว
|
andnbsp;
|
|
หมายเลขผลิตภัณฑ์พื้นฐาน
|
andnbsp;
ภาพวาด
