รายละเอียดสินค้า:
การชำระเงิน:
|
| Function: | Step-Up, Step-Down | Output Configuration: | Positive or Negative |
|---|---|---|---|
| Topology: | Buck, Boost | Output Type: | Adjustable |
| Number of Outputs: | 1 | ||
| เน้น: | AD8052AR ออปแอมป์ความเร็วสูง,ออปแอมป์สัญญาณรบกวนต่ำ 300MHz,ออปแอมป์เอาต์พุตแบบ rail-to-rail |
||

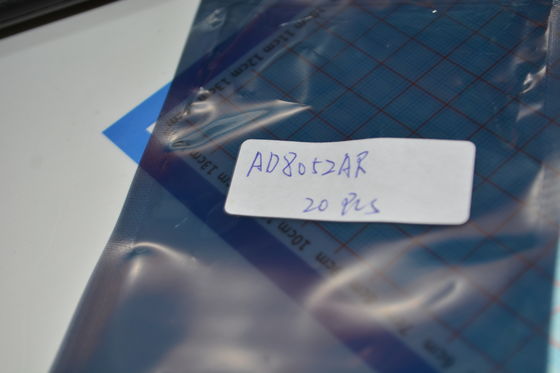

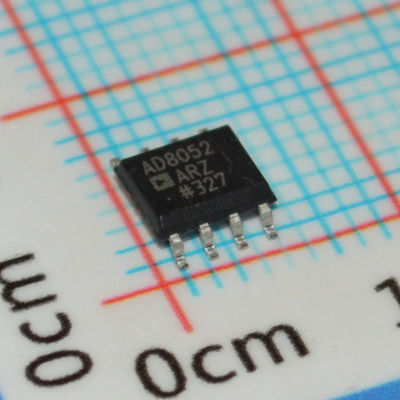

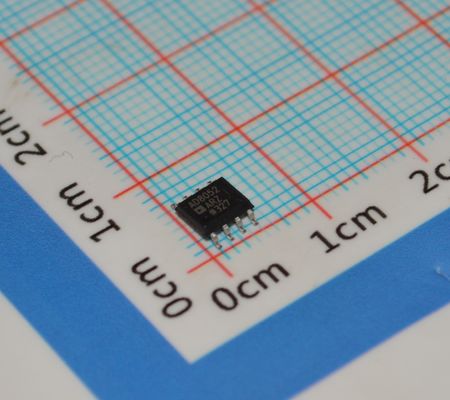

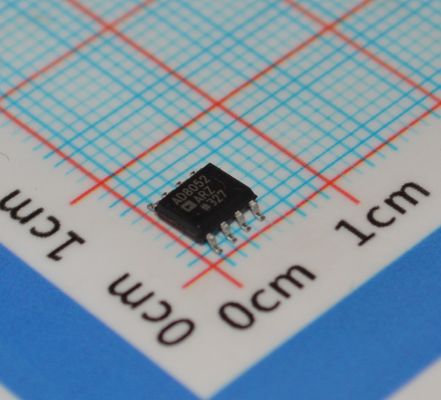

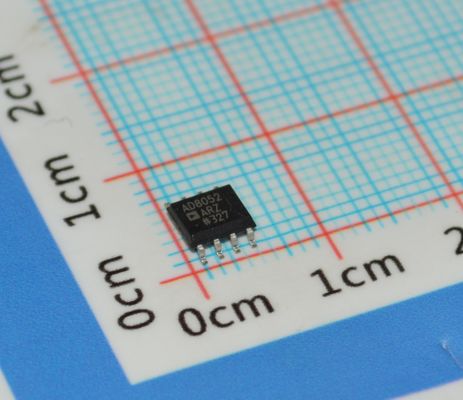

AD8052AR ออปแอมป์ความเร็วสูง 300MHz สัญญาณรบกวนต่ำ 4.5nV/andradic;Hz การทำงาน 5V เอาต์พุต Rail-to-Rail การบิดเบือนต่ำ และไดรฟ์เอาต์พุต 160mA สำหรับบัฟเฟอร์วิดีโอ/ADC
andnbsp;
คุณสมบัติ
ความเร็วสูงและการตั้งค่าที่รวดเร็วบน 5 V
andnbsp; แบนด์วิดท์ 110 MHz, andminus;3 dB (G = +1) (AD8051/AD8052)
andnbsp; แบนด์วิดท์ 150 MHz, andminus;3 dB (G = +1) (AD8054)
andnbsp; อัตราการหมุน 145 V/andmu;s
andnbsp; เวลาในการตั้งค่า 50 ns ถึง 0.1%
การทำงานแบบจ่ายไฟเดี่ยว
andnbsp; เอาต์พุตสวิงภายใน 25 mV ของรางใดรางหนึ่ง
andnbsp; ช่วงแรงดันไฟฟ้าอินพุต: andminus;0.2 V ถึง +4 V; VS = 5 V
ข้อมูลจำเพาะของวิดีโอ (G = +2)
andnbsp; ความเรียบของเกน 0.1 dB: 20 MHz; RL = 150 andOmega;
andnbsp; เกน/เฟสดิฟเฟอเรนเชียล: 0.03%/0.03anddeg;
การบิดเบือนต่ำ
andnbsp; andminus;80 dBc ฮาร์มอนิกรวม @ 1 MHz, RL = 100 andOmega;
ความสามารถในการขับโหลดที่โดดเด่น
andnbsp; ขับ 45 mA, 0.5 V จากรางจ่ายไฟ (AD8051/AD8052)
andnbsp; ขับโหลด capacitive 50 pF (G = +1) (AD8051/AD8052)
พลังงานต่ำ: 2.75 mA/แอมพลิฟายเออร์ (AD8054)
พลังงานต่ำ: 4.4 mA/แอมพลิฟายเออร์ (AD8051/AD8052)
andnbsp;
แอปพลิเคชัน
ตัวกรองแบบแอคทีฟ
ไดรเวอร์แบบอะนาล็อก-ดิจิทัล
บัฟเฟอร์นาฬิกา
วิดีโอสำหรับผู้บริโภค
กล้องระดับมืออาชีพ
ระบบถ่ายภาพ CCD
CD/DVD ROM
andnbsp;
คำอธิบาย
AD8051 (เดี่ยว), AD8052 (คู่) และ AD8054 (สี่) เป็นแอมพลิฟายเออร์ป้อนกลับแรงดันไฟฟ้าความเร็วสูงราคาประหยัด แอมพลิฟายเออร์ทำงานบนไฟ +3 V, +5 V หรือ andplusmn;5 V ที่กระแสไฟต่ำ พวกเขามีความสามารถในการจ่ายไฟเดี่ยวที่แท้จริงโดยมีช่วงแรงดันไฟฟ้าอินพุตขยาย 200 mV ต่ำกว่ารางลบและภายใน 1 V ของรางบวก
แม้จะมีราคาถูก แต่ AD8051/AD8052/AD8054 ให้ประสิทธิภาพและความสามารถรอบด้านโดยรวมที่ยอดเยี่ยม แรงดันเอาต์พุตสวิงภายใน 25 mV ของแต่ละราง ให้ช่วงไดนามิกเอาต์พุตสูงสุดพร้อมการกู้คืนโอเวอร์ไดรฟ์ที่ยอดเยี่ยม
AD8051/AD8052/AD8054 เหมาะสำหรับอุปกรณ์อิเล็กทรอนิกส์วิดีโอ กล้อง สวิตเชอร์วิดีโอ หรืออุปกรณ์พกพาความเร็วสูง การบิดเบือนต่ำและการตั้งค่าที่รวดเร็วทำให้เหมาะสำหรับการใช้งานตัวกรองแบบแอคทีฟ
AD8051/AD8052 ใน SOIC 8 พิน, AD8052 ใน MSOP, AD8054 ใน SOIC 14 พิน และแพ็คเกจ TSSOP 14 พิน มีให้เลือกในช่วงอุณหภูมิที่ขยาย andminus;40anddeg;C ถึง +125anddeg;C
andnbsp;
ข้อมูล
|
หมวดหมู่
|
andnbsp;
|
|
|
ผู้ผลิต
|
andnbsp;
|
|
|
ซีรีส์
|
-
|
andnbsp;
|
|
บรรจุภัณฑ์
|
หลอด
|
andnbsp;
|
|
สถานะชิ้นส่วน
|
เลิกผลิต
|
andnbsp;
|
|
ประเภทแอมพลิฟายเออร์
|
andnbsp;
|
|
|
จำนวนวงจร
|
2
|
andnbsp;
|
|
ประเภทเอาต์พุต
|
Rail-to-Rail
|
andnbsp;
|
|
อัตราการหมุน
|
170V/andmicro;s
|
andnbsp;
|
|
แบนด์วิดท์ -3db
|
110 MHz
|
andnbsp;
|
|
กระแส - ไบอัสอินพุต
|
1.4 andmicro;A
|
andnbsp;
|
|
แรงดันไฟฟ้า - ออฟเซ็ตอินพุต
|
1.7 mV
|
andnbsp;
|
|
กระแส - จ่ายไฟ
|
4.8mA (x2 ช่อง)
|
andnbsp;
|
|
กระแส - เอาต์พุต / ช่อง
|
45 mA
|
andnbsp;
|
|
แรงดันไฟฟ้า - ช่วงจ่ายไฟ (ขั้นต่ำ)
|
3 V
|
andnbsp;
|
|
แรงดันไฟฟ้า - ช่วงจ่ายไฟ (สูงสุด)
|
12 V
|
andnbsp;
|
|
อุณหภูมิในการทำงาน
|
-40anddeg;C ~ 125anddeg;C
|
andnbsp;
|
|
ประเภทการติดตั้ง
|
ติดตั้งบนพื้นผิว
|
andnbsp;
|
|
แพ็คเกจ / เคส
|
8-SOIC (0.154", ความกว้าง 3.90 มม.)
|
andnbsp;
|
|
แพ็คเกจอุปกรณ์ซัพพลายเออร์
|
8-SOIC
|
andnbsp;
|
|
หมายเลขผลิตภัณฑ์พื้นฐาน
|
andnbsp;
ภาพวาด
