รายละเอียดสินค้า:
การชำระเงิน:
|
| การทำงาน: | ก้าวขึ้นไปก้าวลง | การกำหนดค่าเอาต์พุต: | บวกหรือลบ |
|---|---|---|---|
| ทอพอโลยี: | เจ้าชู้เพิ่ม | ประเภทเอาต์พุต: | ปรับได้ |
| จำนวนเอาต์พุต: | 1 | ||
| เน้น: | เครื่องขยายเสียงสเตเรีย 15W ประเภท D,การป้องกันความร้อนของ Hi-Fi Audio IC,TPA3123D2PWPR แอมเปอร์ THD+N ต่ํา |
||

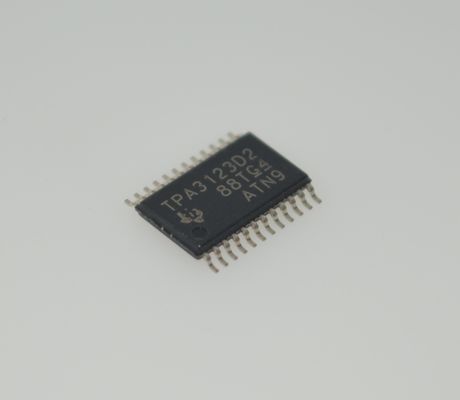

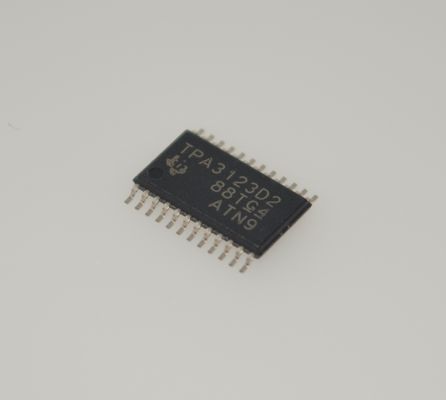

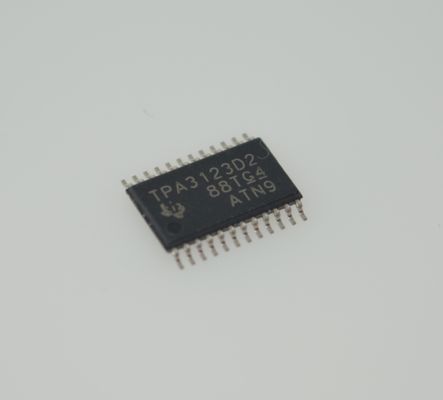

TPA3123D2PWPR แอมป์คลาส D 15W สเตอริโอ ประสิทธิภาพ 92% 8-26V อินพุตกว้าง ป้องกันความร้อน
การป้องกัน THD+N ต่ำ เริ่มต้นแบบ Pop-Free TSSOP-28 ขนาดกะทัดรัด EMI ลดลง Hi-Fi Audio
andnbsp;
คุณสมบัติ
andbull; 25-W/ch เข้าสู่โหลด 4-Ω จากแหล่งจ่ายไฟ 27-V 2
andbull; 20-W/ch เข้าสู่โหลด 4-Ω จากแหล่งจ่ายไฟ 24-V
andbull; ทำงานจาก 10 V ถึง 30 V
andbull; การทำงานแบบ Class-D ที่มีประสิทธิภาพช่วยลดความจำเป็นในการใช้ฮีทซิงค์
andbull; การตั้งค่าเกนคงที่ที่เลือกได้สี่แบบ
andbull; ออสซิลเลเตอร์ภายใน (ไม่จำเป็นต้องมีส่วนประกอบภายนอก)
andbull; อินพุตอะนาล็อกแบบ Single-Ended
andbull; การป้องกันความร้อนและไฟฟ้าลัดวงจรพร้อมการกู้คืนอัตโนมัติ
andbull; แพ็คเกจ TSSOP 24 พินแบบติดตั้งบนพื้นผิวที่ประหยัดพื้นที่
andbull; เข้ากันได้แบบ Pin-to-Pin กับ TPA3120D2
andbull; การลดเสียงรบกวน Pop ขั้นสูงเมื่อปิดเครื่อง
andnbsp;
การใช้งาน
andbull; โทรทัศน์
andnbsp;
คำอธิบาย
TPA3123D2 เป็นเครื่องขยายเสียงกำลังเสียงคลาส D ที่มีประสิทธิภาพ 25-W (ต่อช่องสัญญาณ) สำหรับขับลำโพงสเตอริโอในการกำหนดค่าแบบ single-ended หรือลำโพงโมโนในการกำหนดค่า bridge-tied-load TPA3123D2 สามารถขับลำโพงสเตอริโอได้ต่ำถึง 4 Ω ประสิทธิภาพของ TPA3123D2 ช่วยลดความจำเป็นในการใช้ฮีทซิงค์ภายนอกเมื่อเล่นเพลง
เกนของแอมพลิฟายเออร์ถูกควบคุมโดยพินเลือกเกนสองตัว การเลือกเกนคือ 20, 26, 32, 36 dB
ลำดับการเริ่มต้นและปิดเครื่องที่ได้รับการจดสิทธิบัตรช่วยลดเสียงรบกวนในลำโพงโดยไม่ต้องใช้วงจรเพิ่มเติม
andnbsp;
ข้อมูล
|
หมวดหมู่
|
andnbsp;
|
|
|
ผู้ผลิต
|
Texas Instruments
|
andnbsp;
|
|
ซีรีส์
|
-
|
andnbsp;
|
|
บรรจุภัณฑ์
|
เทปและรีล (TR)
เทปตัด (CT)
Digi-Reelandreg;
|
andnbsp;
andnbsp;
andnbsp;
|
|
สถานะชิ้นส่วน
|
ใช้งานอยู่
|
andnbsp;
|
|
ประเภท
|
คลาส D
|
andnbsp;
|
|
ประเภทเอาต์พุต
|
2 ช่องสัญญาณ (สเตอริโอ)
|
andnbsp;
|
|
กำลังขับสูงสุด x ช่องสัญญาณ @ โหลด
|
25W x 2 @ 4Ohm
|
andnbsp;
|
|
แรงดันไฟฟ้า - แหล่งจ่าย
|
10V ~ 30V
|
andnbsp;
|
|
คุณสมบัติ
|
Depop, ปิดเสียง, การป้องกันไฟฟ้าลัดวงจรและความร้อน, การปิดเครื่อง
|
andnbsp;
|
|
ประเภทการติดตั้ง
|
ติดตั้งบนพื้นผิว
|
andnbsp;
|
|
อุณหภูมิในการทำงาน
|
-40anddeg;C ~ 85anddeg;C (TA)
|
andnbsp;
|
|
แพ็คเกจอุปกรณ์ซัพพลายเออร์
|
24-HTSSOP
|
andnbsp;
|
|
แพ็คเกจ / เคส
|
24-PowerTSSOP (0.173", ความกว้าง 4.40 มม.)
|
andnbsp;
|
|
หมายเลขผลิตภัณฑ์พื้นฐาน
|
andnbsp;
ภาพวาด
