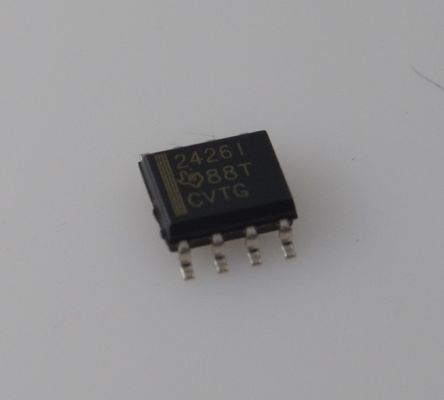

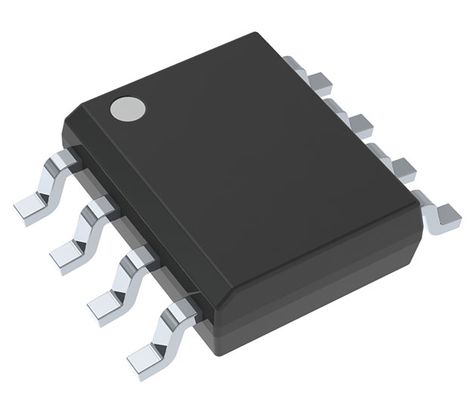

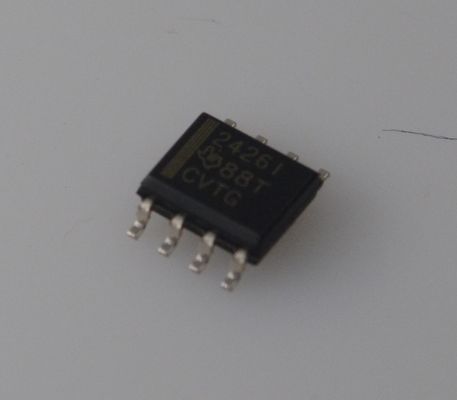

TLE2426IDR Precision Virtual Ground Reference IC with ±0.05% Accuracy 1mA Output 1.4V to 40V Wide Input TC ต่ํา (35ppm/°C) และการป้องกันวงจรสั้นสําหรับระบบไฟฟ้าเดียว

TLE2426IDR IC อ้างอิงกราวด์เสมือนความแม่นยำ พร้อมความแม่นยำ ±0.05% เอาต์พุต 1mA อินพุตกว้าง 1.4V ถึง 40V TC ต่ำ (35ppm/°C) และการป้องกันไฟฟ้าลัดวงจรสำหรับระบบจ่ายไฟเดี่ยว

คุณสมบัติ

1/2 VI กราวด์เสมือนสำหรับระบบอนาล็อก

แพ็คเกจ 3 ขั้ว TO-226AA แบบครบวงจร

การทำงานแบบไมโครเพาเวอร์...170 µA ทั่วไป, VI = 5 V

ช่วง VI กว้าง...4 V ถึง 40 V

ความสามารถในการจ่ายกระแสไฟออกสูง

  − แหล่งจ่าย...20 mA ทั่วไป

  − ซิงค์...20 mA ทั่วไป

การควบคุมเอาต์พุตที่ยอดเยี่ยม

− −45 µV ทั่วไปที่ IO = 0 ถึง −10 mA

− +15 µV ทั่วไปที่ IO = 0 ถึง +10 mA

เอาต์พุตอิมพีแดนซ์ต่ำ...0.0075 Ω ทั่วไป

พินลดเสียงรบกวน (เฉพาะแพ็คเกจ D, JG และ P)

แอปพลิเคชัน

1. วงจร op-Amp แบบจ่ายไฟเดี่ยว
สร้างกราวด์เสมือน (VCC/2) สำหรับแอมพลิฟายเออร์ปฏิบัติการแบบจ่ายไฟเดี่ยว (เช่น TLE202x, ซีรีส์ TLV) ขจัดความจำเป็นในการจ่ายไฟคู่
กรณีการใช้งานทั่วไป: การปรับสภาพสัญญาณ, อินเทอร์เฟซเซ็นเซอร์, การขยายสัญญาณเสียงล่วงหน้า

2. ระบบจัดหาข้อมูล (DAQ)
ให้การอ้างอิง mid-rail ที่เสถียรสำหรับวงจร ADC/DAC ทำให้สามารถสวิงสัญญาณแบบไบโพลาร์ได้ (เช่น +2.5V จากแหล่งจ่ายไฟเดี่ยว 5V)
กรณีการใช้งานทั่วไป: เซ็นเซอร์อุตสาหกรรม, เครื่องมือชีวการแพทย์

3. อุปกรณ์พกพา/ใช้แบตเตอรี่
กระแสไฟนิ่งต่ำ (400uA) และช่วงแรงดันไฟฟ้าอินพุตกว้าง (1.4V ถึง 40v) ทำให้เหมาะสำหรับการใช้งานที่ใช้แบตเตอรี่ที่มีความผันผวนของแรงดันไฟฟ้า
กรณีการใช้งานทั่วไป: มิเตอร์แบบพกพา, โหนดเซ็นเซอร์ไร้สาย

4. อุปกรณ์อิเล็กทรอนิกส์ยานยนต์
ผ่านการรับรอง AEC-Q100 เพื่อประสิทธิภาพที่เชื่อถือได้ในสภาพแวดล้อมที่มีอุณหภูมิสูงและการสั่นสะเทือนสูง เหมาะสำหรับการจัดการพลังงานของยานพาหนะและการประมวลผลสัญญาณเซ็นเซอร์

5. อุปกรณ์ทดสอบและวัด
ความแม่นยำสูง (+0.05%) และการดริฟท์ของอุณหภูมิต่ำ (35ppm/°C) ช่วยให้มั่นใจได้ถึงการอ้างอิงแรงดันไฟฟ้าที่เสถียรในมัลติมิเตอร์, ออสซิลโลสโคป และเครื่องมือที่มีความแม่นยำอื่นๆ

คำอธิบาย

ในการใช้งานการปรับสภาพสัญญาณที่ใช้แหล่งจ่ายไฟเดียว แรงดันอ้างอิงเท่ากับครึ่งหนึ่งของแรงดันไฟฟ้าที่จ่ายจะต้องใช้สำหรับการสิ้นสุดของกราวด์สัญญาณอนาล็อกทั้งหมด Texas Instruments นำเสนอกราวด์เสมือนความแม่นยำซึ่งแรงดันเอาต์พุตจะเท่ากับครึ่งหนึ่งของแรงดันไฟฟ้าอินพุตเสมอ TLE2426 “ตัวแยกราง”

การผสมผสานที่เป็นเอกลักษณ์ของแอมพลิฟายเออร์ปฏิบัติการไมโครเพาเวอร์ประสิทธิภาพสูงและตัวแบ่งที่ปรับแต่งอย่างแม่นยำบนชิปซิลิกอนตัวเดียวส่งผลให้ได้อัตราส่วน VO/VI ที่แม่นยำ 0.5 ในขณะที่ซิงค์และจ่ายกระแสไฟ TLE2426 ให้เอาต์พุตอิมพีแดนซ์ต่ำพร้อมความสามารถในการซิงค์และแหล่งจ่าย 20 mA ในขณะที่ดึงกระแสไฟน้อยกว่า 280µA ตลอดช่วงอินพุตทั้งหมด 4V ถึง 40V นักออกแบบไม่จำเป็นต้องจ่ายราคาในแง่ของพื้นที่บอร์ดสำหรับกราวด์สัญญาณทั่วไปที่ประกอบด้วยตัวต้านทาน ตัวเก็บประจุ แอมพลิฟายเออร์ปฏิบัติการ และการอ้างอิงแรงดันไฟฟ้า ประสิทธิภาพและความแม่นยำของ TLE2426 มีอยู่ในแพ็คเกจ LP 3 ขั้วที่ใช้งานง่ายและประหยัดพื้นที่ เพื่อเพิ่มประสิทธิภาพ แพ็คเกจ 8 พินเสริมมีพินลดเสียงรบกวน ด้วยการเพิ่มตัวเก็บประจุภายนอก (CNR) เสียงรบกวนแบบจุดต่อจุดจะลดลงในขณะที่การปฏิเสธระลอกคลื่นของสายจะดีขึ้น

ความคลาดเคลื่อนของเอาต์พุตเริ่มต้นสำหรับระบบ 5-V หรือ 12-V เดี่ยวดีกว่า 1% โดยมี 3.6% ตลอดช่วงอินพุต 40-V การปฏิเสธระลอกคลื่นเกินความแม่นยำ 12 บิต ไม่ว่าแอปพลิเคชันจะเป็นส่วนหน้าของการจัดหาข้อมูล การสิ้นสุดสัญญาณอนาล็อก หรือเพียงแค่การอ้างอิงแรงดันไฟฟ้าที่มีความแม่นยำ TLE2426 จะช่วยขจัดแหล่งที่มาหลักของข้อผิดพลาดของระบบ
