เราให้บริการโซลูชั่นครบวงจรจากโมดูลการสื่อสาร, เสาอากาศ, PCB, PCBA และส่วนประกอบทั้งหมดสำหรับ PCB Bom
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| การทำงาน: | ก้าวขึ้นไปก้าวลง | การกำหนดค่าเอาต์พุต: | บวกหรือลบ |
|---|---|---|---|
| ทอพอโลยี: | เจ้าชู้เพิ่ม | ประเภทเอาต์พุต: | ปรับได้ |
| จำนวนเอาต์พุต: | 1 | ||
| เน้น: | Precision JFET-Input Op-Amp พร้อม EMI Hardened,ออปแอมป์แบบ Quad เกรดยานยนต์ แบนด์วิดท์ 10MHz,Low Noise Op-Amp ±2V ถึง ±20V |
||

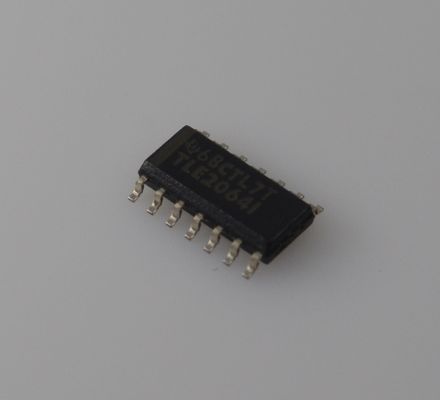

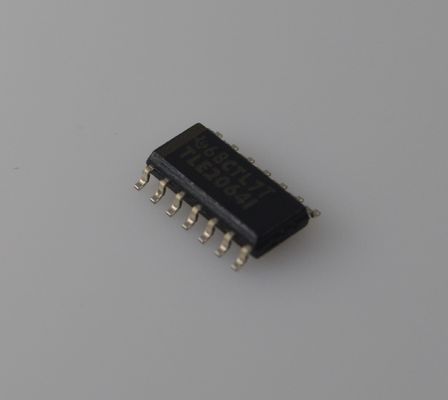

TLE2064IDR Precision Quad JFET-Input Op-Amp พร้อมแบนด์วิดท์ 10MHz อัตราการหมุน 45V/andmicro;s สัญญาณรบกวนต่ำ (16nV/andradic;Hz) andplusmn;2V ถึง andplusmn;20V Supply EMI Hardened and Automotive Grade สำหรับการปรับสภาพสัญญาณความเร็วสูง
andnbsp;
คุณสมบัติ
andbull; แบนด์วิดท์ 2andtimes; (2MHz) ของ TL06x และ TL03x Operational Amplifiers
andbull; กระแสไฟเลี้ยงต่ำ: 290andmu;A/Ch (โดยทั่วไป)
andbull; การปรับแรงดันไฟฟ้าออฟเซ็ตบนชิปเพื่อปรับปรุงประสิทธิภาพ DC
andbull; ไดรฟ์เอาต์พุตสูง ระบุไว้ในโหลด 100Ω
andbull; สัญญาณรบกวนต่ำกว่ารุ่นก่อนหน้าของ BiFETs พลังงานต่ำ
andnbsp;
แอปพลิเคชัน
andbull; การควบคุมเครื่องยนต์ดิจิทัลแบบเต็มรูปแบบ
andbull; หน่วยควบคุมการบิน
andbull; โมดูลอินพุตแบบอะนาล็อก
andnbsp;
คำอธิบาย
ซีรีส์ TLE206x ของเครื่องขยายสัญญาณปฏิบัติการอินพุต JFET พลังงานต่ำเพิ่มแบนด์วิดท์เป็นสองเท่าของตระกูล TL06x และ TL03x BiFET รุ่นก่อนหน้า โดยไม่เพิ่มการใช้พลังงานอย่างมีนัยสำคัญ กระบวนการ Texas Instruments Excalibur ยังให้สัญญาณรบกวนที่ต่ำกว่า TL06x และ TL03x การตัดแต่งแรงดันไฟฟ้าออฟเซ็ต Zener บนชิปทำให้ได้เกรดความแม่นยำสำหรับการใช้งานแบบ DC-coupled อุปกรณ์ TL206x เข้ากันได้กับพินกับ BiFETs อื่นๆ ของ Texas Instruments โดยที่อุปกรณ์สามารถใช้เพื่อเพิ่มแบนด์วิดท์เป็นสองเท่าของวงจร TL06x และ TL03x หรือเพื่อลดการใช้พลังงานของวงจร TL05x, TL07x และ TL08x ลงเกือบ 90%
เครื่องขยายสัญญาณปฏิบัติการ BiFET ให้ความต้านทานอินพุตที่สูงกว่าของทรานซิสเตอร์อินพุต JFET โดยไม่ลดทอนไดรฟ์เอาต์พุตที่เกี่ยวข้องกับเครื่องขยายสัญญาณแบบไบโพลาร์ คุณสมบัติของอุปกรณ์เหล่านี้ได้รับการออกแบบมาสำหรับการเชื่อมต่อกับเซ็นเซอร์อิมพีแดนซ์สูงหรือสัญญาณ AC ระดับต่ำ อุปกรณ์เหล่านี้ยังมีประสิทธิภาพ AC ที่ดีกว่าอุปกรณ์ไบโพลาร์หรือ CMOS ที่มีการใช้พลังงานใกล้เคียงกันอีกด้วย ตระกูล TLE206x มีวงจรไดรฟ์เอาต์พุตสูงที่สามารถขับโหลด 100Ω ที่ไฟเลี้ยงต่ำถึง andplusmn;5V สิ่งนี้ทำให้เหมาะอย่างยิ่งสำหรับการขับโหลดหม้อแปลงในโมเด็มและการใช้งานอื่นๆ ที่ต้องการลักษณะ AC ที่ดี พลังงานต่ำ และไดรฟ์เอาต์พุตสูง
เนื่องจากเครื่องขยายสัญญาณปฏิบัติการ BiFET ได้รับการออกแบบมาเพื่อใช้กับแหล่งจ่ายไฟคู่ จึงต้องใช้ความระมัดระวังในการสังเกตขีดจำกัดแรงดันไฟฟ้าอินพุตโหมดทั่วไปและการสวิงเอาต์พุตเมื่อใช้งานจากแหล่งจ่ายไฟเดียว จำเป็นต้องมีการไบแอส DC ของสัญญาณอินพุต และต้องสิ้นสุดโหลดไปยังโหนดกราวด์เสมือนที่กลางแหล่งจ่ายไฟ เครื่องกำเนิดกราวด์เสมือนแบบรวม Texas Instruments TLE2426 มีประโยชน์เมื่อใช้งานเครื่องขยายสัญญาณ BiFET จากแหล่งจ่ายไฟเดียว
TLE206x ได้รับการระบุอย่างครบถ้วนที่ andplusmn;15V และ andplusmn;5V สำหรับการทำงานในระบบแรงดันไฟฟ้าต่ำหรือระบบจ่ายไฟเดี่ยว ขอแนะนำให้ใช้ตระกูลเครื่องขยายสัญญาณปฏิบัติการ Texas Instruments LinCMOS (คำนำหน้า TLC- และ TLV-) เมื่อเปลี่ยนจากเครื่องขยายสัญญาณ BiFET เป็นเครื่องขยายสัญญาณ CMOS ควรให้ความสนใจเป็นพิเศษกับข้อกำหนดอัตราการหมุนและแบนด์วิดท์ และการโหลดเอาต์พุต เครื่องขยายสัญญาณปฏิบัติการ CMOS Texas Instruments TLV2432 และ TLV2442 เป็นตัวเลือกที่ยอดเยี่ยมที่ควรพิจารณา
andnbsp;
ข้อมูล
|
หมวดหมู่
|
andnbsp;
|
|
|
Mfr
|
andnbsp;
|
|
|
ซีรีส์
|
-
|
andnbsp;
|
|
บรรจุภัณฑ์
|
เทปและรีล (TR)
เทปตัด (CT)
Digi-Reelandreg;
|
andnbsp;
andnbsp;
andnbsp;
|
|
สถานะชิ้นส่วน
|
ใช้งานอยู่
|
andnbsp;
|
|
ประเภทเครื่องขยายเสียง
|
andnbsp;
|
|
|
จำนวนวงจร
|
4
|
andnbsp;
|
|
ประเภทเอาต์พุต
|
-
|
andnbsp;
|
|
อัตราการหมุน
|
3.4V/andmicro;s
|
andnbsp;
|
|
ผลิตภัณฑ์แบนด์วิดท์เกน
|
2 MHz
|
andnbsp;
|
|
กระแส - อคติอินพุต
|
4 pA
|
andnbsp;
|
|
แรงดันไฟฟ้า - ออฟเซ็ตอินพุต
|
900 andmicro;V
|
andnbsp;
|
|
กระแส - จ่ายไฟ
|
1.25mA (x4 ช่อง)
|
andnbsp;
|
|
กระแส - เอาต์พุต / ช่อง
|
80 mA
|
andnbsp;
|
|
แรงดันไฟฟ้า - ช่วงจ่ายไฟ (ขั้นต่ำ)
|
7 V
|
andnbsp;
|
|
แรงดันไฟฟ้า - ช่วงจ่ายไฟ (สูงสุด)
|
36 V
|
andnbsp;
|
|
อุณหภูมิในการทำงาน
|
-40anddeg;C ~ 85anddeg;C (TA)
|
andnbsp;
|
|
ประเภทการติดตั้ง
|
ติดตั้งบนพื้นผิว
|
andnbsp;
|
|

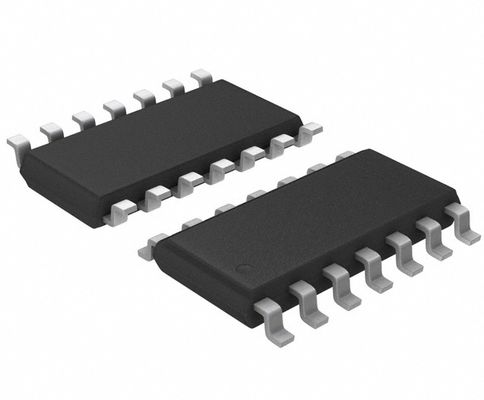

แพ็คเกจ / เคส
|
14-SOIC (0.154", 3.90mm Width)
|
andnbsp;
|
|
แพ็คเกจอุปกรณ์ซัพพลายเออร์
|
14-SOIC
|
andnbsp;
|
|
หมายเลขผลิตภัณฑ์พื้นฐาน
|
andnbsp;
การวาด
andnbsp;
andnbsp;
