เราให้บริการโซลูชั่นครบวงจรจากโมดูลการสื่อสาร, เสาอากาศ, PCB, PCBA และส่วนประกอบทั้งหมดสำหรับ PCB Bom
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| การทำงาน: | ก้าวขึ้นไปก้าวลง | การกำหนดค่าเอาต์พุต: | บวกหรือลบ |
|---|---|---|---|
| ทอพอโลยี: | เจ้าชู้เพิ่ม | ประเภทเอาต์พุต: | ปรับได้ |
| จำนวนเอาต์พุต: | 1 | ||
| เน้น: | ไอซีเกทอินเวอร์เตอร์คู่ SN74LVC2G04DCKR,อินเวอร์เตอร์แรงดันไฟฟ้ากว้าง 1.65V ถึง 5.5V,อินเวอร์เตอร์คู่แพ็คเกจ SC-70 พร้อมการป้องกัน ESD |
||

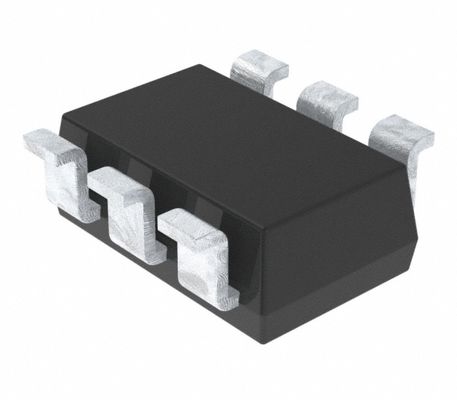

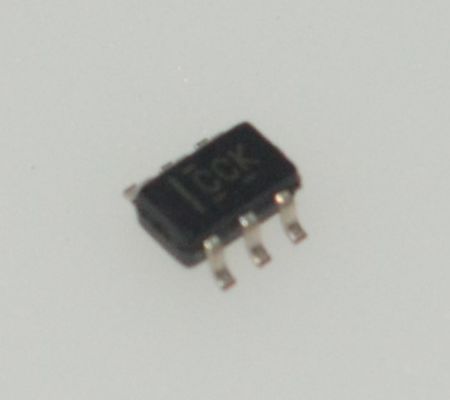

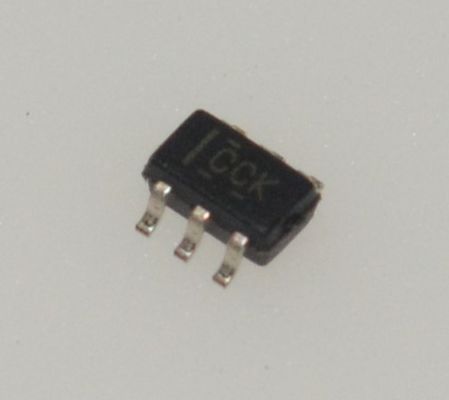

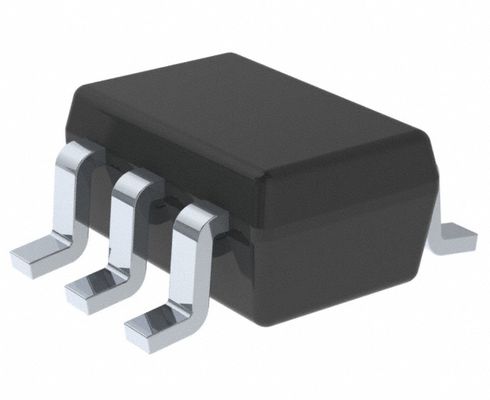

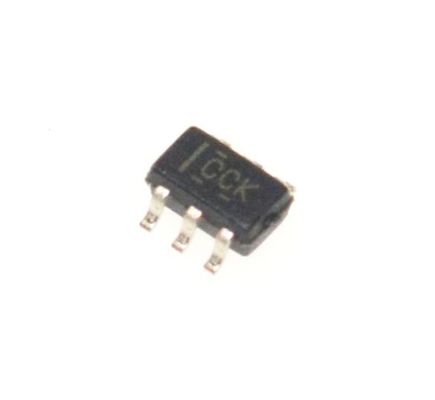

SN74LVC2G04DCKR เกตอินเวอร์เตอร์คู่พร้อมแรงดันไฟฟ้ากว้าง 1.65V ถึง 5.5V ไดรฟ์เอาต์พุต 32mA พลังงานต่ำพิเศษ ความเร็ว 3.4ns แพ็คเกจ Tiny SC-70 และamp; การป้องกัน ESD สำหรับการออกแบบที่จำกัดพื้นที่
และnbsp;
คุณสมบัติ
และbull; มีจำหน่ายในแพ็คเกจ Texas Instruments NanoFreeandtrade; 1
และbull; รองรับการทำงาน 5-V VCC
และbull; อินพุตยอมรับแรงดันไฟฟ้าสูงสุด 5.5 V
และbull; Maxtpd 4.1 ns ที่ 3.3 V
และbull; การใช้พลังงานต่ำ, 10-andmu;A Max ICC
และbull; และplusmn;24-mA Output Drive ที่ 3.3 V
และbull; โดยทั่วไป VOLP (Output Ground Bounce) และlt;0.8 V ที่ VCC = 3.3 V, TA = 25anddeg;C
และbull; โดยทั่วไป VOHV (Output VOH Undershoot) และgt;2 V ที่ VCC = 3.3 V, TA = 25anddeg;C
และbull; Ioff รองรับการทำงานในโหมด Partial-Power-Down
และbull; ประสิทธิภาพการล็อคเกิน 100 mA ต่อ JESD 78, Class II
และbull; ESDProtection เกิน JESD 22
และndash; 2000-V Human-Body Model (A114-A)
และndash; 200-V Machine Model (A115-A)
และndash; 1000-V Charged-Device Model (C101)
และnbsp;
แอปพลิเคชัน
และbull; IPPhones: แบบมีสายและไร้สาย
และbull; โมดูลออปติคัล
และbull; เครือข่ายออปติคัล: EPON และวิดีโอผ่านไฟเบอร์
และbull; Point-to-Point Microwave Backhaul
และbull; พลังงาน: โมดูล Telecom DC/DC: อนาล็อกและดิจิทัล
และbull; Private Branch Exchanges (PBX)
และbull; TETRABase Exchanges
และbull; หน่วย Base Band ของ Telecom
และbull; ที่พักพิงโทรคมนาคม: หน่วยจ่ายไฟ (PDU), หน่วยตรวจสอบพลังงาน (PMU), การตรวจสอบแบตเตอรี่แบบไร้สาย, หน่วยเอียงไฟฟ้าระยะไกล (RET), หน่วยวิทยุระยะไกล (RRU), เสาอากาศ 1 ตัว (TMA)
และbull; เครื่องวิเคราะห์และเครื่องกำเนิดสัญญาณเวกเตอร์
และbull; การประชุมทางวิดีโอ: IP-Based HD
และbull; อุปกรณ์โครงสร้างพื้นฐาน WiMAXandWireless
และbull; เครื่องทดสอบการสื่อสารไร้สายและตัวทำซ้ำไร้สาย
และbull; xDSLModems และ DSLAM
และnbsp;
คำอธิบาย
อินเวอร์เตอร์คู่นี้ออกแบบมาสำหรับการทำงาน 1.65-V ถึง 5.5-V VCC อุปกรณ์ SN74LVC2G04 ทำหน้าที่เป็นฟังก์ชันบูลีน Y = A.
เทคโนโลยีแพ็คเกจ NanoFree เป็นความก้าวหน้าครั้งสำคัญในแนวคิดการบรรจุ IC โดยใช้ไดเป็นแพ็คเกจ
อุปกรณ์นี้ระบุไว้อย่างสมบูรณ์สำหรับการใช้งานแบบ partial-power-down โดยใช้ Ioff วงจร Ioff จะปิดใช้งานเอาต์พุต ป้องกันกระแสไฟไหลย้อนกลับที่เป็นอันตรายผ่านอุปกรณ์เมื่อปิดเครื่อง
และnbsp;
ข้อมูล
|
หมวดหมู่
|
และnbsp;
|
|
|
Mfr
|
และnbsp;
|
|
|
ซีรีส์
|
และnbsp;
|
|
|
บรรจุภัณฑ์
|
เทปและamp; Reel (TR)
Cut Tape (CT)
Digi-Reelandreg;
|
และnbsp;
และnbsp;
และnbsp;
|
|
สถานะชิ้นส่วน
|
ใช้งาน
|
และnbsp;
|
|
ประเภทตรรกะ
|
และnbsp;
|
|
|
จำนวนวงจร
|
2
|
และnbsp;
|
|
จำนวนอินพุต
|
2
|
และnbsp;
|
|
คุณสมบัติ
|
-
|
และnbsp;
|
|
แรงดันไฟฟ้า - จ่าย
|
1.65V ~ 5.5V
|
และnbsp;
|
|
กระแสไฟ - เงียบ (สูงสุด)
|
10 และmicro;A
|
และnbsp;
|
|
กระแสไฟ - เอาต์พุตสูง, ต่ำ
|
32mA, 32mA
|
และnbsp;
|
|
ระดับตรรกะอินพุต - ต่ำ
|
0.7V ~ 0.8V
|
และnbsp;
|
|
ระดับตรรกะอินพุต - สูง
|
1.7V ~ 2V
|
และnbsp;
|
|
Max Propagation Delay @ V, Max CL
|
3.2ns @ 5V, 50pF
|
และnbsp;
|
|
อุณหภูมิในการทำงาน
|
-40anddeg;C ~ 125anddeg;C
|
และnbsp;
|
|
ประเภทการติดตั้ง
|
ติดตั้งบนพื้นผิว
|
และnbsp;
|
|
แพ็คเกจอุปกรณ์ซัพพลายเออร์
|
SC-70-6
|
และnbsp;
|
|
แพ็คเกจ / เคส
|
6-TSSOP, SC-88, SOT-363
|
และnbsp;
|
|
หมายเลขผลิตภัณฑ์พื้นฐาน
|
และnbsp;
การวาดภาพ
ข้อได้เปรียบของเรา:
และnbsp;
ต้องตอบสนองความต้องการของคุณสำหรับส่วนประกอบทุกชนิด^_^
รายการสินค้า
จัดหาชุดส่วนประกอบอิเล็กทรอนิกส์, เซมิคอนดักเตอร์ครบวงจร, ส่วนประกอบแบบแอคทีฟและamp; พาสซีฟ เราสามารถช่วยคุณรับทั้งหมดสำหรับ bom ของ PCB ได้ กล่าวโดยสรุป คุณสามารถรับโซลูชันแบบครบวงจรได้ที่นี่
ข้อเสนอรวมถึง:
วงจรรวม, IC หน่วยความจำ, ไดโอด, ทรานซิสเตอร์, ตัวเก็บประจุ, ตัวต้านทาน, วาริสเตอร์, ฟิวส์, ทริมเมอร์และamp; โพเทนชิโอมิเตอร์, หม้อแปลง, แบตเตอรี่, สายเคเบิล, รีเลย์, สวิตช์, ขั้วต่อ, บล็อกขั้วต่อ, คริสตัลและamp; ออสซิลเลเตอร์, ตัวเหนี่ยวนำ, เซ็นเซอร์, หม้อแปลง, ไดรเวอร์ IGBT, LED, LCD, คอนเวอร์เตอร์, PCB (แผงวงจรพิมพ์), PCBA (ชุด PCB)
แข็งแกร่งในแบรนด์:
Microchip, MAX, AD, TI, ATMEL, ST, ON, NS, Intersil, Winbond, Vishay, ISSI, Infineon, NEC, FAIRCHILD, OMRON, YAGEO, TDK, ฯลฯ
