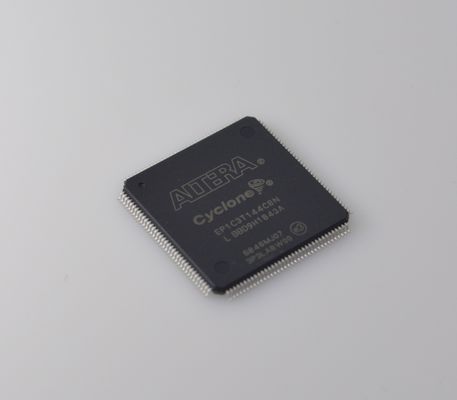

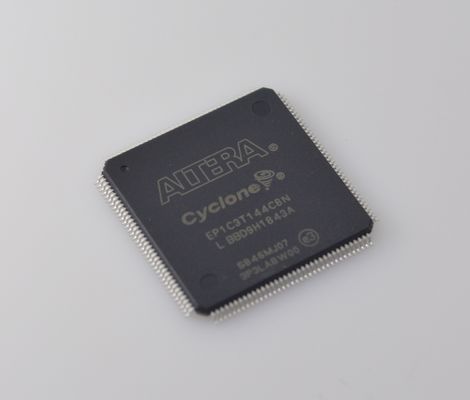

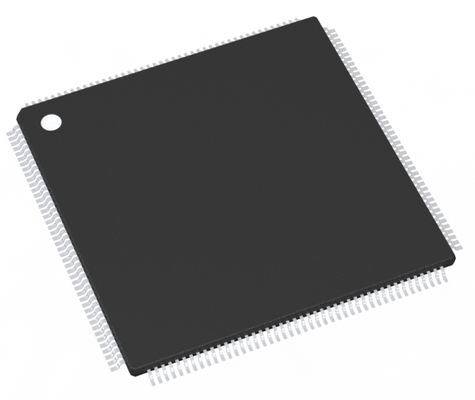

EP1C3T144C8N Cyclone FPGA พร้อม 2,910 LEs 144-Pin TQFP ใช้งาน 3.3V On-Chip PLL ต้นทุนต่ำ and I/O ที่ยืดหยุ่นสำหรับการควบคุมแบบฝังตัว and การสร้างต้นแบบ

EP1C3T144C8N Cyclone FPGA พร้อม 2,910 LEs 144-Pin TQFP 3.3V การทำงาน On-Chip PLL ต้นทุนต่ำ and I/O ที่ยืดหยุ่นสำหรับการควบคุมแบบฝังตัว and การสร้างต้นแบบ

andnbsp;

คุณสมบัติ

■ 2,910 ถึง 20,060 LEs ดูตาราง 1andndash;1

■ สูงสุด 294,912 บิต RAM (36,864 ไบต์)

■ รองรับการกำหนดค่าผ่านอุปกรณ์กำหนดค่าแบบอนุกรมต้นทุนต่ำ

■ รองรับมาตรฐาน I/O LVTTL, LVCMOS, SSTL-2 และ SSTL-3

■ รองรับมาตรฐาน PCI 66- และ 33-MHz, 64- และ 32-bit

■ รองรับ I/O LVDS ความเร็วสูง (640 Mbps)

■ รองรับ I/O LVDS ความเร็วต่ำ (311 Mbps)

■ รองรับ I/O RSDS 311-Mbps

■ PLL สูงสุดสองตัวต่ออุปกรณ์ให้การคูณสัญญาณนาฬิกาและการเปลี่ยนเฟส

■ สายสัญญาณนาฬิกาทั่วโลกสูงสุดแปดเส้นพร้อมทรัพยากรสัญญาณนาฬิกาหกรายการต่อแถวบล็อกอาร์เรย์ตรรกะ (LAB)

■ รองรับหน่วยความจำภายนอก รวมถึง DDR SDRAM (133 MHz), FCRAM และ SDRAM อัตราข้อมูลเดียว (SDR)

■ รองรับคอร์ทรัพย์สินทางปัญญา (IP) หลายรายการ รวมถึงฟังก์ชัน Alteraandreg; MegaCoreandreg; และเมกะฟังก์ชัน Altera Megafunctions Partners Program (AMPPSM)

andnbsp;

คำอธิบาย

อุปกรณ์ Cycloneandreg; มีสถาปัตยกรรมแบบสองมิติที่ใช้แถวและคอลัมน์เพื่อใช้ตรรกะแบบกำหนดเอง การเชื่อมต่อระหว่างคอลัมน์และแถวที่มีความเร็วแตกต่างกันให้การเชื่อมต่อสัญญาณระหว่าง LAB และบล็อกหน่วยความจำแบบฝังตัว

อาร์เรย์ตรรกะประกอบด้วย LAB โดยมี 10 LEs ในแต่ละ LAB LE เป็นหน่วยตรรกะขนาดเล็กที่ให้การใช้งานฟังก์ชันตรรกะของผู้ใช้ได้อย่างมีประสิทธิภาพ LAB จะถูกจัดกลุ่มเป็นแถวและคอลัมน์ทั่วทั้งอุปกรณ์ อุปกรณ์ Cyclone มีตั้งแต่ 2,910 ถึง 20,060 LEs

บล็อก M4K RAM เป็นบล็อกหน่วยความจำแบบพอร์ตคู่จริงที่มีหน่วยความจำ 4K บิตบวกพาริตี (4,608 บิต) บล็อกเหล่านี้ให้หน่วยความจำแบบพอร์ตคู่จริงแบบเฉพาะ, แบบพอร์ตคู่แบบง่าย หรือแบบพอร์ตเดียวที่มีความกว้างสูงสุด 36 บิตที่ความเร็วสูงสุด 250 MHz บล็อกเหล่านี้ถูกจัดกลุ่มเป็นคอลัมน์ทั่วทั้งอุปกรณ์ระหว่าง LAB บางตัว อุปกรณ์ Cyclone มี RAM แบบฝังตัวตั้งแต่ 60 ถึง 288 Kbits

พิน I/O ของอุปกรณ์ Cyclone แต่ละตัวถูกป้อนโดยองค์ประกอบ I/O (IOE) ที่อยู่ปลายแถวและคอลัมน์ LAB รอบขอบเขตของอุปกรณ์ พิน I/O รองรับมาตรฐาน I/O แบบปลายเดียวและแบบดิฟเฟอเรนเชียลต่างๆ เช่น มาตรฐาน PCI 66- และ 33-MHz, 64- และ 32-bit และมาตรฐาน I/O LVDS ที่ความเร็วสูงสุด 640 Mbps IOE แต่ละตัวมีบัฟเฟอร์ I/O แบบสองทิศทางและรีจิสเตอร์สามตัวสำหรับการลงทะเบียนอินพุต เอาต์พุต และสัญญาณเปิดใช้งานเอาต์พุต พิน DQS, DQ และ DM อเนกประสงค์พร้อมกับสายหน่วงเวลา (ใช้เพื่อจัดเฟสสัญญาณ DDR) ให้การรองรับอินเทอร์เฟซกับอุปกรณ์หน่วยความจำภายนอก เช่น อุปกรณ์ DDR SDRAM และ FCRAM ที่ความเร็วสูงสุด 133 MHz (266 Mbps)

อุปกรณ์ Cyclone มีเครือข่ายสัญญาณนาฬิกาทั่วโลกและ PLL สูงสุดสองตัว เครือข่ายสัญญาณนาฬิกาทั่วโลกประกอบด้วยสายสัญญาณนาฬิกาทั่วโลกแปดเส้นที่ขับเคลื่อนทั่วทั้งอุปกรณ์ เครือข่ายสัญญาณนาฬิกาทั่วโลกสามารถให้สัญญาณนาฬิกาสำหรับทรัพยากรทั้งหมดภายในอุปกรณ์ เช่น IOE, LE และบล็อกหน่วยความจำ สายสัญญาณนาฬิกาทั่วโลกยังสามารถใช้สำหรับสัญญาณควบคุมได้อีกด้วย Cyclone PLL ให้การจับเวลาอเนกประสงค์ด้วยการคูณสัญญาณนาฬิกาและการเปลี่ยนเฟส รวมถึงเอาต์พุตภายนอกสำหรับการรองรับ I/O แบบดิฟเฟอเรนเชียลความเร็วสูง

andnbsp;

ข้อมูล

andnbsp;

ภาพวาด
