AK5703EN 24 บิต 192kHz Stereo ADC มีเสียงต่ํา SNR สูง (114dB) Mic Preamp ดิจิตอล AGC I2S อินเตอร์เฟซและพลังงานต่ําสําหรับ Pro Audio and IoT

AK5703EN 24 บิต 192kHz Stereo ADC มีเสียงต่ํา SNR สูง (114dB) Mic Preamp ดิจิตอล AGC อินเตอร์เฟซ I2S และพลังงานต่ําสําหรับ Pro Audio และ IoT

และnbsp

ลักษณะ

1. ฟังก์ชันบันทึก

และnbsp; - ADC 4 ช่อง

และnbsp; - รายการอินเทอร์เน็ตแบบเต็มความแตกต่างหรือแบบเดียว

และnbsp - เครื่องกระตุ้นไมโครโฟน (+36dB/+30dB/+24dB/+18dB/+15dB/+12dB/+8dB/0dB)

และnbsp; - กระแสไฟฟ้าเข้า: 1.8Vpp@AVDD=3.0V (= 0.6 x AVDD)

และnbsp; - การทํางานของ ADC:

และ  และ  S/(N+D): 85dB, DR, S/N: 96dB@MGAIN=0dB, การเข้าแบบเดียว

และ  และ  S/(N+D): 78dB, DR, S/N: 83dB@MGAIN=+30dB, Full Differential Input

andnbsp; - HPF ดิจิตอลสําหรับการยกเลิก DC-offset (fc = 3.4Hz@fs = 44.1kHz)

และnbsp - การแก้ไขความรู้สึกของไมโครโฟน (+ 3dB 3dB, 0.75dB Step)

และnbsp - ALC ดิจิตอล (การควบคุมระดับอัตโนมัติ)

andnbsp; - ปริมาตรภาพดิจิตอลในตัว (+36dB 52.5dB, 0.375dB Step, Mute)

และnbsp; - ความช้าของข้อมูลผลิตที่สามารถเขียนโปรแกรมได้

และnbsp; เวลาช้า: 0 ถึง 64/64s (1/64s ขั้นตอน)

2ความถี่ในการเก็บตัวอย่าง:

andnbsp; - PLL Slave Mode (BICK pin): 8kHz 48kHz

และnbsp; - PLL Slave Mode (MCKI pin): 8kHz, 11.025kHz, 12kHz, 16kHz, 22.05kHz, 24kHz, 32kHz, 44.1kHz, 48kHz

และnbsp - PLL Master Mode: 8kHz, 11.025kHz, 12kHz, 16kHz, 22.05kHz, 24kHz, 32kHz, 44.1kHz, 48kHz

andnbsp; - EXT Master/Slave Mode: 8kHz 48kHz (256fs), 8kHz 24kHz (512fs), 8kHz 12kHz (1024fs)

3. PLL เวลาเข้า:

และnbsp - MCKI pin: 27MHz, 26MHz, 24MHz, 19.2MHz, 13.5MHz, 13MHz, 12.288MHz, 12MHz, 11.2896MHz

และnbsp; - BICK pin: 32fs/64fs

4. Master/Slave โหมด

5รูปแบบอินเตอร์เฟซเสียง: MSB แรก, 2andrsquos ลงเติม - 24/16 บิต MSB ยืนยัน, 24/16 บิต I2S, รูปแบบ TDM

6.P I/F: การควบคุมลําดับ 3 สายหรือ I2C Bus (Ver 1.0, 400kHz โหมด)

7พลังงานไฟฟ้า:

- AVDD: 2.4~3.6V

และnbsp; - DVDD: 1.6~1.98V

และnbsp; - TVDD: 1.6 หรือ (DVDD-0.2) ~ 3.6V

8ปัจจุบันการจําหน่ายพลังงาน: 9.0mA (EXT slave mode)

9. Ta = 30 85 C

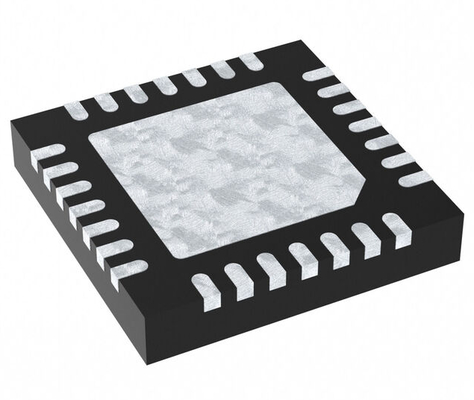

10กล่อง: 28pin QFN (4mm x 4mm, 0.4mm pitch)

และnbsp

คําอธิบาย

AK5703 เป็นเครื่องปรับ A/D 24 บิต 4 ช่องที่มีเครื่องปรับเสียงไมโครโฟนที่สามารถวางโปรแกรมได้ และวงจร ALC (Automatic Level Control) ซึ่งถูกออกแบบให้กับการใช้งานไมโครโฟนผู้บริโภคPLL ที่บูรณาการทํางานจากนาฬิกาที่หลากหลาย, ทําให้มีความยืดหยุ่นในการออกแบบสูง. การออกกําลังไมโครโฟนถูกรวมไว้สําหรับการแยกไมโครโฟนภายนอก. ระยะความเคลื่อนไหวที่กว้างขวางถูกบรรลุ, ที่ 83dB กับการตั้งค่าการเพิ่มไมโครโฟนที่ + 30dB.AK5703 ถูกบรรจุในกระเป๋า QFN ที่ประหยัดพื้นที่ 28 ปิน.

และnbsp

การใช้งาน

อุปกรณ์เสียงอาชีพ

อุปกรณ์บันทึกเสียง (เครื่องบันทึกเสียงพกพา, เครื่องบันทึกเสียงดิจิตอล)

เครื่องประกอบไมโครโฟน (ระบบประชุม, เครื่องจําแนกเสียง)

เครื่องผสมและแอมเปอร์ อินเตอร์เฟซเสียง (อุปกรณ์เสียง USB/Case)

cผู้บริโภคสินค้าเสียง

หูฟังระดับสูง/ไมโครโฟน USB (เกมส์, การถ่ายทอดสด, การสร้างเนื้อหา)

เครื่องเสียงฉลาด (การจับเสียงความแม่นยําสูง)

เครื่องเล่นดนตรีพกพา (รองรับเสียง Hi-Res)

การปฏิสัมพันธ์เสียงและอุปกรณ์ LOT

ระบบบ้านฉลาด (ผู้ช่วยเสียง, ฮับฉลาด)

ระบบเสียงในรถยนต์ (การลดเสียง, การรับสัญญาณไกล)

เครื่องเสียงไมโครโฟนไร้สาย (ไมโครโฟนคาราโอเกะ,ไมโครโฟนสตรีมมิ่ง)

ระบบวิทยุและการประชุม

มิกรอฟอนประชุม (รับเสียงในทุกทิศทาง)

การบันทึกระดับการออกอากาศ (podcasting, วิทยุ)

และnbsp

ข้อมูล

และnbsp

การวาด
