รายละเอียดสินค้า:
การชำระเงิน:
|
| การทำงาน: | ก้าวขึ้นไปก้าวลง | การกำหนดค่าเอาต์พุต: | บวกหรือลบ |
|---|---|---|---|
| ทอพอโลยี: | เจ้าชู้เพิ่ม | ประเภทเอาต์พุต: | ปรับได้ |
| จำนวนเอาต์พุต: | 1 | ||
| เน้น: | 8 ช่อง SPI Interface SAR ADC,16 บิต SPI Interface SAR ADC,ADS8638SRGET SPI อินเตอร์เฟซ SAR ADC |
||

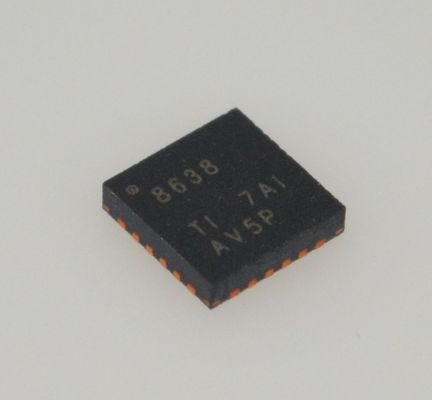

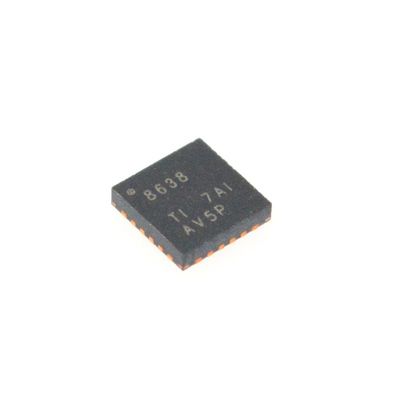

ADS8638SRGET ตัวแปลงสัญญาณแอนะล็อกเป็นดิจิทัล (ADC) แบบ 16 บิต 500kSPS 8 ช่องสัญญาณ SAR พร้อมอินเทอร์เฟซ SPI ที่มีความแม่นยำสูงและมีสัญญาณรบกวนต่ำ ช่วงแรงดันไฟฟ้ากว้าง และประสิทธิภาพที่แข็งแกร่งสำหรับแอปพลิเคชันอุตสาหกรรม
andnbsp;
คุณสมบัติ
ช่วงอินพุตที่เลือกได้:
andnbsp; andplusmn;10V, andplusmn;5V, +2.5V, OV ถึง 10V หรือ OV ถึง 5V
andnbsp; สูงสุด andplusmn;12V พร้อมการอ้างอิงภายนอก
ไม่มีการแปลงแฝงสูงสุด 1MSPS
ประสิทธิภาพที่โดดเด่น:
andnbsp; 12 บิต ไม่มีรหัสที่ขาดหายไป
andnbsp;andnbsp;INL: +O.9LSB
andnbsp;andnbsp;SNR:71.8dB
บูรณาการสูง:
andnbsp;andnbsp;มัลติเพล็กเซอร์อินพุต 4 หรือ 8 ช่องสัญญาณ
andnbsp;andnbsp;เซ็นเซอร์วัดอุณหภูมิ
andnbsp; การอ้างอิงแรงดันไฟฟ้าภายใน
andnbsp; เกณฑ์การเตือนภัยสำหรับแต่ละช่องสัญญาณ
ใช้พลังงานต่ำ:
andnbsp;andnbsp;14.45mW ที่ 1MSPS
andnbsp; 5.85mW ที่ 0.1MSPS
andnbsp; โหมดปิดเครื่องที่ยืดหยุ่น
อินเทอร์เฟซแบบอนุกรมที่เข้ากันได้กับ SPi
ช่วงอุณหภูมิที่ขยาย:
andnbsp; -40'C ถึง +125anddeg;C

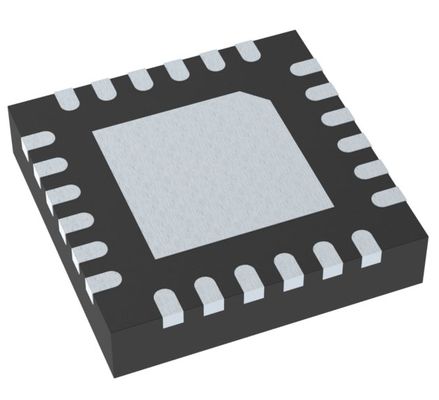

ขนาดเล็ก: แพ็คเกจ QFN ขนาด 4 มม. x 4 มม.
andnbsp;
คำอธิบาย
ADS8634 และ ADS8638 (ADS8634/8) เป็นตัวแปลงสัญญาณแอนะล็อกเป็นดิจิทัล (ADCs) ขนาด 12 บิต ที่สามารถวัดอินพุตได้สูงสุด +10V ที่ 1MSPS การใช้แกน successive approximation register (SAR) ADCs เหล่านี้มีส่วนหน้าแบบ sample-and-hold โดยไม่มีความหน่วงในการแปลง ADS8634 มีมัลติเพล็กเซอร์อินพุต (mux) สำหรับวัดอินพุตได้สูงสุดสี่อินพุต ADS8638 สามารถวัดอินพุตได้สูงสุดแปดอินพุต
นอกเหนือจากมัลติเพล็กเซอร์อินพุตแล้ว ADS8634/8 ยังมีเซ็นเซอร์วัดอุณหภูมิภายใน การอ้างอิงแรงดันไฟฟ้า และตัวเปรียบเทียบดิจิทัลสำหรับการตั้งค่าเกณฑ์การเตือนภัยในแต่ละอินพุต ดังนั้นจึงจำเป็นต้องมีส่วนประกอบภายนอกน้อยที่สุด อินเทอร์เฟซที่เข้ากันได้กับ ASPl ช่วยให้การสื่อสารและการควบคุมทำได้ง่าย แหล่งจ่ายไฟดิจิทัลทำงานจาก 5V ลงไปถึง 1.8V เพื่อการเชื่อมต่อโดยตรงกับโปรเซสเซอร์และคอนโทรลเลอร์ที่หลากหลาย
เหมาะอย่างยิ่งสำหรับการใช้งานการวัดทางอุตสาหกรรมที่ต้องการ ADS8634/8 ได้รับการระบุอย่างครบถ้วนในช่วงอุณหภูมิอุตสาหกรรมที่ขยายจาก -40*C ถึง +125anddeg;C และมีอยู่ในแพ็คเกจ QFN-24 ขนาดเล็ก
andnbsp;
แอปพลิเคชัน
andbull; การควบคุมกระบวนการทางอุตสาหกรรม (PLC)
andbull; ระบบจัดเก็บข้อมูล
andbull; ระบบวงปิดความเร็วสูง
andbull; แหล่งจ่ายไฟดิจิทัล
andnbsp;
ข้อมูล
|
หมวดหมู่
|
andnbsp;
|
|
|
ผู้ผลิต
|
Texas Instruments
|
andnbsp;
|
|
ซีรีส์
|
-
|
andnbsp;
|
|
บรรจุภัณฑ์
|
เทปและรีล (TR)
เทปตัด (CT)
Digi-Reelandreg;
|
andnbsp;
andnbsp;
andnbsp;
|
|
สถานะชิ้นส่วน
|
ใช้งานอยู่
|
andnbsp;
|
|
จำนวนบิต
|
12
|
andnbsp;
|
|
อัตราการสุ่มตัวอย่าง (ต่อวินาที)
|
1M
|
andnbsp;
|
|
จำนวนอินพุต
|
8
|
andnbsp;
|
|
ประเภทอินพุต
|
Single Ended
|
andnbsp;
|
|
อินเทอร์เฟซข้อมูล
|
SPI
|
andnbsp;
|
|
การกำหนดค่า
|
MUX-S/H-ADC
|
andnbsp;
|
|
อัตราส่วน - S/H:ADC
|
1:1
|
andnbsp;
|
|
จำนวนตัวแปลง A/D
|
1
|
andnbsp;
|
|
สถาปัตยกรรม
|
SAR
|
andnbsp;
|
|
ประเภทการอ้างอิง
|
ภายนอก, ภายใน
|
andnbsp;
|
|
แรงดันไฟฟ้า - แหล่งจ่าย, แอนะล็อก
|
2.7V ~ 5.25V
|
andnbsp;
|
|
แรงดันไฟฟ้า - แหล่งจ่าย, ดิจิทัล
|
1.65V ~ 5.25V
|
andnbsp;
|
|
คุณสมบัติ
|
เซ็นเซอร์วัดอุณหภูมิ
|
andnbsp;
|
|
อุณหภูมิในการทำงาน
|
-40anddeg;C ~ 125anddeg;C
|
andnbsp;
|
|
แพ็คเกจ / เคส
|
24-VFQFN Exposed Pad
|
andnbsp;
|
|
แพ็คเกจอุปกรณ์ซัพพลายเออร์
|
24-VQFN (4x4)
|
andnbsp;
|
|
ประเภทการติดตั้ง
|
ติดตั้งบนพื้นผิว
|
andnbsp;
|
|
หมายเลขผลิตภัณฑ์พื้นฐาน
|
