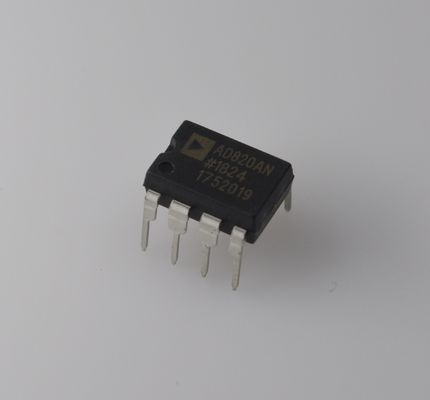

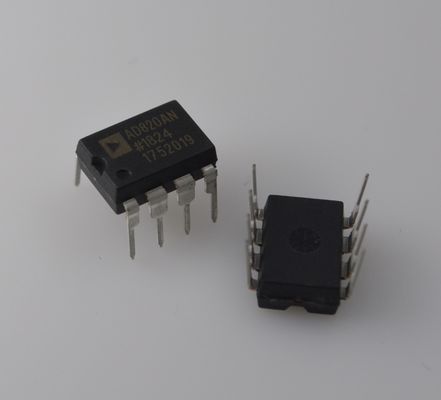

AD820ANZ ความแม่นยํา 5MHz Op Amp แหล่งไฟฟ้าเดียว/สองสาย (± 18V) พลังงานต่ํา 1.3mA การออกรถไฟไปยังรถไฟ ระยะความร้อนกว้าง -40 °C ~ + 125 °C สําหรับอุตสาหกรรมและรถยนต์

AD820ANZ ออปแอมป์ความแม่นยำ 5MHz แหล่งจ่ายไฟเดี่ยว/คู่ (andplusmn;18V) พลังงานต่ำ 1.3mA เอาต์พุต Rail-to-Rail ช่วงอุณหภูมิกว้าง -40anddeg;C~+125anddeg;C สำหรับอุตสาหกรรมและยานยนต์

andnbsp;

คุณสมบัติ

การทำงานแบบแหล่งจ่ายไฟเดี่ยวที่แท้จริง

andnbsp; เอาต์พุตสวิงแบบ rail-to-rail

andnbsp; ช่วงแรงดันไฟฟ้าอินพุตขยายต่ำกว่ากราวด์

andnbsp; ความสามารถในการจ่ายไฟเดี่ยวตั้งแต่ 5 V ถึง 30 V

andnbsp; ความสามารถในการจ่ายไฟคู่ตั้งแต่ andplusmn;2.5 V ถึง andplusmn;15 V

การขับโหลดที่ยอดเยี่ยม

andnbsp; การขับโหลดแบบ capacitive สูงสุด 350 pF

andnbsp; กระแสไฟขาออกขั้นต่ำ 15 mA

ประสิทธิภาพ AC ที่ยอดเยี่ยมสำหรับพลังงานต่ำ

andnbsp; กระแสไฟสงบนิ่งสูงสุด 800 andmu;A

andnbsp; แบนด์วิดท์เกนเอกภาพ: 1.8 MHz

andnbsp; อัตราการหมุน 3 V/andmu;s

ประสิทธิภาพ DC ที่ยอดเยี่ยม

andnbsp; แรงดันไฟฟ้าออฟเซ็ตอินพุตสูงสุด 800 andmu;V

andnbsp; การดริฟท์แรงดันไฟฟ้าออฟเซ็ตทั่วไป 2 andmu;V/anddeg;C

andnbsp; กระแสไบอัสอินพุตสูงสุด 25 pA

สัญญาณรบกวนต่ำ: 13 nV/andradic;Hz @ 10 kHz

andnbsp;

การใช้งาน

เครื่องมือวัดความแม่นยำที่ใช้แบตเตอรี่

ปรีแอมป์โฟโตไดโอด

ตัวกรองแบบแอคทีฟ

ระบบการได้มาซึ่งข้อมูล 12 บิตถึง 14 บิต

เครื่องมือวัดทางการแพทย์

การอ้างอิงและตัวควบคุมพลังงานต่ำ

andnbsp;

คำอธิบาย

AD820 เป็นออปแอมป์อินพุต FET ที่มีความแม่นยำและใช้พลังงานต่ำ ซึ่งสามารถทำงานได้จากแหล่งจ่ายไฟเดี่ยว 5 V ถึง 36 V หรือแหล่งจ่ายไฟคู่ andplusmn;2.5 V ถึง andplusmn;18 V มีความสามารถในการจ่ายไฟเดี่ยวที่แท้จริง โดยมีช่วงแรงดันไฟฟ้าอินพุตที่ขยายต่ำกว่ารางลบ ทำให้ AD820 สามารถรองรับสัญญาณอินพุตที่ต่ำกว่ากราวด์ในโหมดแหล่งจ่ายไฟเดี่ยว เอาต์พุตแรงดันไฟฟ้าสวิงขยายไปภายใน 10 mV ของแต่ละราง ให้ช่วงไดนามิกเอาต์พุตสูงสุด แรงดันไฟฟ้าออฟเซ็ตสูงสุด 800 andmu;V, การดริฟท์แรงดันไฟฟ้าออฟเซ็ต 2 andmu;V/anddeg;C, กระแสไบอัสอินพุตทั่วไปต่ำกว่า 25 pA และสัญญาณรบกวนแรงดันไฟฟ้าอินพุตต่ำ ให้ความแม่นยำ DC ด้วยอิมพีแดนซ์แหล่งจ่ายไฟสูงสุด 1 GandOmega; แบนด์วิดท์เกนเอกภาพ 1.8 MHz, andminus;93 dB THD ที่ 10 kHz และอัตราการหมุน 3 V/andmu;s มีให้สำหรับกระแสไฟจ่ายต่ำ 800 andmu;A AD820 ขับโหลด capacitive โดยตรงได้สูงสุด 350 pF และให้กระแสไฟขาออกขั้นต่ำ 15 mA ซึ่งช่วยให้แอมพลิฟายเออร์สามารถจัดการกับสภาวะโหลดได้หลากหลาย การผสมผสานระหว่างประสิทธิภาพ AC และ DC รวมถึงความสามารถในการขับโหลดที่โดดเด่น ส่งผลให้เป็นแอมพลิฟายเออร์ที่ใช้งานได้หลากหลายอย่างยิ่งสำหรับผู้ใช้แหล่งจ่ายไฟเดี่ยว

AD820 มีให้เลือกสองเกรดประสิทธิภาพ เกรด A และ B ได้รับการจัดอันดับในช่วงอุณหภูมิอุตสาหกรรมตั้งแต่ andminus;40anddeg;C ถึง +85anddeg;C AD820 มีให้เลือกในตัวเลือกแพ็คเกจ 8 ขา 3 แบบ: PDIP พลาสติก (PDIP), แบบติดตั้งบนพื้นผิว (SOIC) และ (MSOP)
