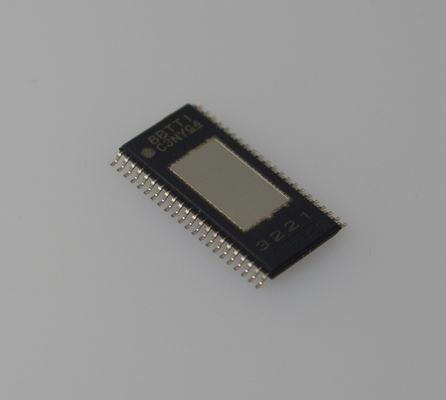

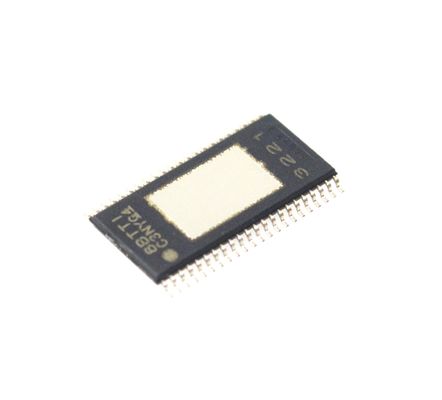

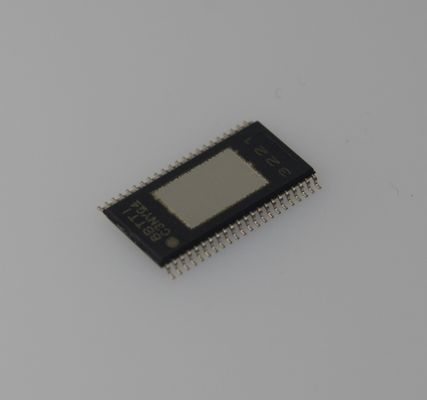

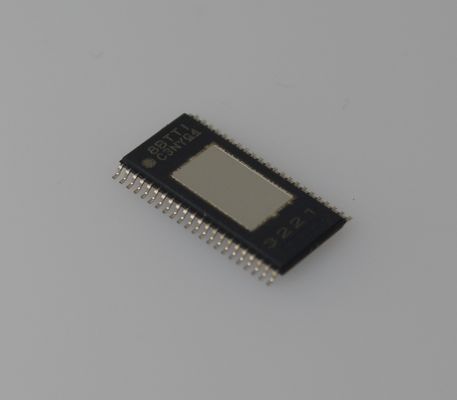

TPA3221DDVR แอมป์คลาส D สเตอริโอ 100W ประสิทธิภาพ 92% ไฟเลี้ยง 4.5-26V ป้องกันขั้นสูง THD+N and EMI ต่ำ ควบคุม I2C สำหรับระบบเสียงคุณภาพสูง

TPA3221DDVR แอมพลิฟายเออร์ Class-D สเตอริโอ 100W ประสิทธิภาพ 92% แหล่งจ่ายไฟ 4.5-26V การป้องกันขั้นสูง THD+N และ EMI ต่ำ การควบคุม I2C สำหรับระบบเสียงคุณภาพสูง

andnbsp;

คุณสมบัติ

andbull; การทำงานของแรงดันไฟฟ้า 7V ถึง 30V

andbull; การทำงานแบบสเตอริโอ (2 x BTL) และโมโน (1 x PBTL)

andbull; กำลังขับที่ 10% THD+N

andndash; 105W สเตอริโอเข้า 4andOmega; ในการกำหนดค่า BTL

andndash; 112W สเตอริโอเข้า 3andOmega; ในการกำหนดค่า BTL

andndash; 208W โมโนเข้า 2andOmega; ในการกำหนดค่า PBTL

andbull; กำลังขับที่ 1% THD+N

andndash; 88W สเตอริโอเข้า 4andOmega; ในการกำหนดค่า BTL

andndash; 100W สเตอริโอเข้า 3andOmega; ในการกำหนดค่า BTL

andndash; 170W โมโนเข้า 2andOmega; ในการกำหนดค่า PBTL

andbull; ไดรฟ์เกต 5V หรือ LDO ในตัวสำหรับการทำงานแบบแหล่งจ่ายไฟเดี่ยว

andbull; การออกแบบวงจรป้อนกลับแบบปิด

andndash; แบนด์วิดท์สัญญาณสูงถึง 100kHz สำหรับเนื้อหาความถี่สูงจากแหล่ง HD

andndash; 0.02% THD+N ที่ 1W เข้า 4andOmega;

andndash; 60dB PSRR (BTL, ไม่มีสัญญาณอินพุต)

andndash; สัญญาณรบกวนเอาต์พุต <75andmicro;V (ถ่วงน้ำหนัก A)

andndash; >108dB SNR (ถ่วงน้ำหนัก A)

andndash; โครงการมอดูเลชัน AD หรือ HEAD

andbull; โหมดการทำงานพลังงานต่ำ

andndash; โหมดสแตนด์บาย: ปิดเสียงและ < 1mA ปิดเครื่อง

andndash; โครงการมอดูเลชัน HEAD กระแสไฟขณะเดินเครื่องต่ำ

andndash; การทำงาน BTL ช่องเดียว

andbull; ตัวเลือกอินพุตหลายรายการเพื่อลดความซับซ้อนของการออกแบบพรีแอมป์

andndash; อินพุตอะนาล็อกแบบดิฟเฟอเรนเชียลหรือแบบปลายเดียว

andndash; เกนที่เลือกได้: 18dB, 24dB, 30dB, 34dB

andbull; การป้องกันแบบบูรณาการ: แรงดันไฟฟ้าต่ำเกินไป, ขีดจำกัดกระแสไฟแบบรอบต่อรอบ, วงจรลัด, การตรวจจับการตัด, คำเตือนอุณหภูมิสูงเกินไปและการปิดเครื่อง และการป้องกันลำโพง DC

andbull; การทำงาน Class-D ประสิทธิภาพ 90% (4Ω)

andbull; แผ่นระบายความร้อนอยู่ที่ด้านล่างของแพ็คเกจ

andbull; อุปกรณ์ในตระกูลที่เข้ากันได้กับพินพร้อมตัวเลือกแรงดันไฟฟ้าและระดับพลังงาน

andnbsp;

แอปพลิเคชัน

andbull; ลำโพง Bluetooth และ Wi-Fiandtrade;

andbull; Soundbars

andbull; ซับวูฟเฟอร์

andbull; ระบบสเตอริโอแบบวางบนชั้นวางหนังสือ

andbull; ลำโพงสำหรับมืออาชีพและที่อยู่สาธารณะ (PA)

andnbsp;

คำอธิบาย

TPA3221 เป็นแอมพลิฟายเออร์ Class-D กำลังสูงที่ช่วยให้การทำงานมีประสิทธิภาพที่กำลังไฟเต็มที่, ขณะเดินเครื่อง และสแตนด์บาย อุปกรณ์นี้มีฟังก์ชันการป้อนกลับแบบวงปิดพร้อมแบนด์วิดท์สูงถึง 100kHz ซึ่งให้การบิดเบือนต่ำตลอดทั้งย่านความถี่เสียงและให้คุณภาพเสียงที่ยอดเยี่ยม อุปกรณ์ทำงานด้วยการมอดูเลชัน AD หรือ HEAD (โหมด High Efficient AD) กระแสไฟขณะเดินเครื่องต่ำ และสามารถขับได้สูงสุด 2 x 105W เข้าโหลด 4andOmega; หรือ 1 x 208W เข้าโหลด 2andOmega;

TPA3221 มีอินเทอร์เฟซอินพุตอะนาล็อกแบบปลายเดียวหรือแบบดิฟเฟอเรนเชียลที่รองรับสูงสุด 2VRMS พร้อมเกนที่เลือกได้สี่แบบ: 18dB, 24dB, 30dB และ 34dB TPA3221 ยังมีประสิทธิภาพ >90%, พลังงานขณะเดินเครื่องต่ำ (<0.25W) และพลังงานสแตนด์บายต่ำเป็นพิเศษ (<0.1W) สิ่งนี้เป็นไปได้ด้วยการใช้ MOSFET 70mandOmega;, โครงการไดรฟ์เกตที่ปรับให้เหมาะสม และโหมดการทำงานพลังงานต่ำ TPA3221 มี LDO ในตัวเพื่อการรวมเข้ากับระบบแหล่งจ่ายไฟเดี่ยวได้อย่างง่ายดาย เพื่อลดความซับซ้อนของการออกแบบ อุปกรณ์นี้จึงรวมคุณสมบัติการป้องกันที่จำเป็นไว้ด้วย ซึ่งรวมถึงแรงดันไฟฟ้าต่ำเกินไป, ขีดจำกัดกระแสไฟแบบรอบต่อรอบ, วงจรลัด, การตรวจจับการตัด, คำเตือนอุณหภูมิสูงเกินไปและการปิดเครื่อง รวมถึงการป้องกันลำโพง DC
