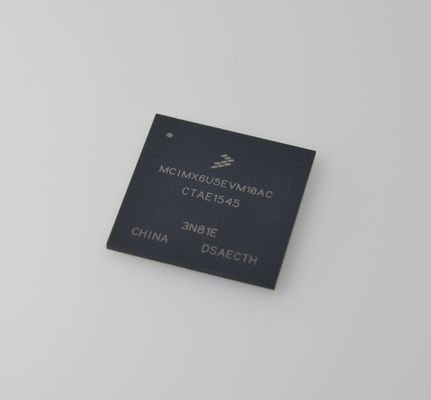

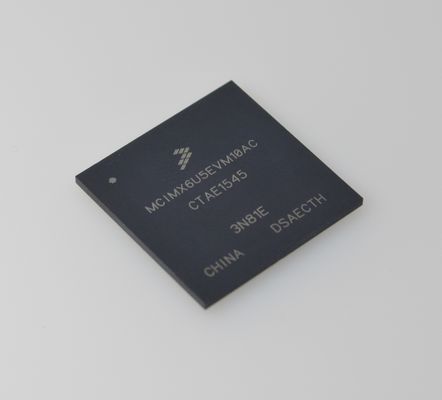

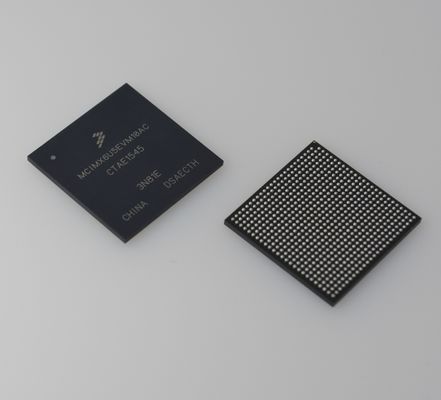

MCIMX6U5EVM10AC i.MX 6UltraLite ARM Cortex-A7 MPU 528MHz 128KB L2 Cache 10/100 Ethernet 2x USB 2.0 8x UART Secure Boot อุณหภูมิอุตสาหกรรม (-40°C ถึง +105°C) การออกแบบพลังงานต่ำ

MCIMX6U5EVM10AC i.MX 6UltraLite ARM Cortex-A7 MPU @ 528MHz แคช L2 128KB Ethernet 10/100 2x USB 2.0 8x UART Secure Boot Industrial Temp (-40anddeg;C ถึง +105anddeg;C) การออกแบบพลังงานต่ำ

และnbsp;

คุณสมบัติ

โปรเซสเซอร์ i.MX 6Solo/6DualLite นั้นใช้แพลตฟอร์ม Arm Cortex-A9 MPCore ซึ่งมีคุณสมบัติดังต่อไปนี้:

และbull; i.MX 6Solo รองรับ Arm Cortex-A9 MPCore ตัวเดียว (พร้อม TrustZone)

และbull; i.MX 6DualLite รองรับ Arm Cortex-A9 MPCore สองตัว (พร้อม TrustZone)

และbull; การกำหนดค่าหลักนั้นสมมาตร โดยแต่ละคอร์ประกอบด้วย:

และmdash; แคชคำสั่ง L1 32 KByte

และmdash; แคชข้อมูล L1 32 KByte

และmdash; ตัวจับเวลาส่วนตัวและ Watchdog

และmdash; Cortex-A9 NEON MPE (Media Processing Engine) Co-processor

คอมเพล็กซ์ Arm Cortex-A9 MPCore ประกอบด้วย:

และbull; ตัวควบคุมการขัดจังหวะทั่วไป (GIC) พร้อมรองรับการขัดจังหวะ 128 รายการ

และbull; ตัวจับเวลาส่วนกลาง

และbull; Snoop Control Unit (SCU)

และbull; แคช L2 แบบรวม I/D 512 KB:

และmdash; ใช้โดยหนึ่งคอร์ใน i.MX 6Solo

และmdash; ใช้ร่วมกันโดยสองคอร์ใน i.MX 6DualLite

และbull; อินเทอร์เฟซบัส AXI หลักสองตัวเอาต์พุตของแคช L2

และbull; ความถี่ของคอร์ (รวมถึง NEON และแคช L1) ตามตารางที่ 8

และbull; NEON MPE coprocessor

และmdash; สถาปัตยกรรมการประมวลผลสื่อ SIMD

และmdash; ไฟล์รีจิสเตอร์ NEON พร้อมรีจิสเตอร์วัตถุประสงค์ทั่วไป 32x64 บิต

และmdash; ไปป์ไลน์การดำเนินการจำนวนเต็ม NEON (ALU, Shift, MAC)

และmdash; ไปป์ไลน์การดำเนินการจุดลอยตัวแบบคู่, ความแม่นยำเดี่ยว NEON (FADD, FMUL)

และmdash; ไปป์ไลน์การโหลด/จัดเก็บและสลับ NEON

ระบบหน่วยความจำระดับ SoC ประกอบด้วยส่วนประกอบเพิ่มเติมดังต่อไปนี้:

และmdash; Boot ROM รวมถึง HAB (96 KB)

และmdash; RAM ภายในมัลติมีเดีย / แชร์, เข้าถึงได้รวดเร็ว (OCRAM, 128 KB)

และmdash; RAM ที่ปลอดภัย/ไม่ปลอดภัย (16 KB)

และbull; อินเทอร์เฟซหน่วยความจำภายนอก: โปรเซสเซอร์ i.MX 6Solo/6DualLite รองรับมาตรฐาน DRAM, NOR และ NAND Flash ที่ทันสมัย, ปริมาณมาก, คุ้มค่า

และmdash; LP-DDR2-800 16/32 บิต, DDR3-800 16/32 บิต และ DDR3L-800 ใน i.MX 6Solo; LP-DDR2-800 16/32/64 บิต, DDR3-800 16/32/64 บิต และ DDR3L-800 รองรับโหมดการสลับ DDR สำหรับ 2x32 LPDDR2-800 ใน i.MX 6DualLite

และmdash; NAND-Flash 8 บิต รวมถึงการรองรับ Raw MLC/SLC, 2 KB, 4 KB และ 8 KB ขนาดหน้า, BA-NAND, PBA-NAND, LBA-NAND, OneNANDandtrade; และอื่นๆ BCH ECC สูงสุด 40 บิต

และmdash; NOR Flash 16/32 บิต พิน WEIMv2 ทั้งหมดถูกมัลติเพล็กซ์บนอินเทอร์เฟซอื่นๆ

และmdash; PSRAM 16/32 บิต, Cellular RAM

และnbsp;

บทนำ

โปรเซสเซอร์ยานยนต์และสาระบันเทิง i.MX 6Solo/6DualLite แสดงถึงความสำเร็จล่าสุดในผลิตภัณฑ์ที่เน้นมัลติมีเดียแบบบูรณาการ ซึ่งให้การประมวลผลประสิทธิภาพสูงพร้อมการผสานรวมฟังก์ชันการทำงานในระดับสูง โปรเซสเซอร์เหล่านี้ได้รับการออกแบบโดยคำนึงถึงความต้องการของตลาดสาระบันเทิงยานยนต์, เทเลเมติกส์, HMI และคลัสเตอร์ที่ใช้จอแสดงผลที่กำลังเติบโต

โปรเซสเซอร์มีคุณสมบัติการใช้งานขั้นสูงของคอร์ Armandreg;Cortexandreg;-A9 เดี่ยว/คู่ ซึ่งทำงานด้วยความเร็วสูงสุด 1GHz พวกเขารวมถึงโปรเซสเซอร์กราฟิก 2D และ 3D การประมวลผลวิดีโอ 1080p และการจัดการพลังงานแบบบูรณาการ โปรเซสเซอร์แต่ละตัวมีอินเทอร์เฟซหน่วยความจำ DDR3/DDR3L/LPDDR2-800 32/64 บิต และอินเทอร์เฟซอื่นๆ จำนวนมากสำหรับการเชื่อมต่ออุปกรณ์ต่อพ่วง เช่น WLAN, Bluetoothandreg;, GPS, ฮาร์ดไดรฟ์, จอแสดงผล และเซ็นเซอร์กล้อง
