รายละเอียดสินค้า:
การชำระเงิน:
|
| การทำงาน: | ก้าวขึ้นไปก้าวลง | การกำหนดค่าเอาต์พุต: | บวกหรือลบ |
|---|---|---|---|
| ทอพอโลยี: | เจ้าชู้เพิ่ม | ประเภทเอาต์พุต: | ปรับได้ |
| จำนวนเอาต์พุต: | 1 | ||
| เน้น: | ตัวควบคุมแรงดันไฟฟ้า LDO SOT-223,LM1117IMPX-3.3 ตัวควบคุมแรงดันไฟฟ้า LDO,3.3V LDO Regulator |
||

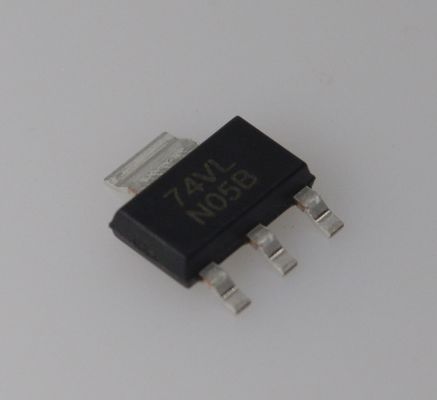

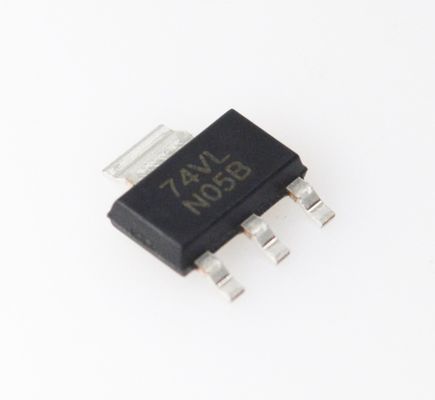

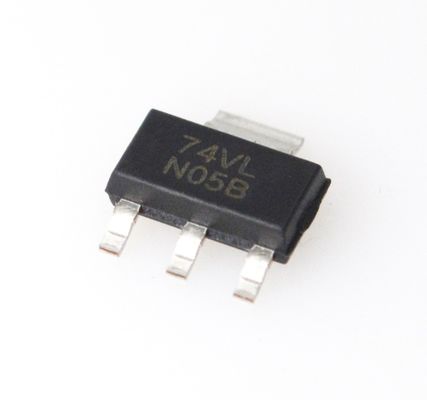

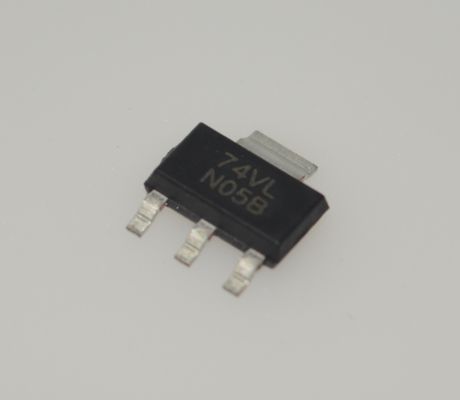

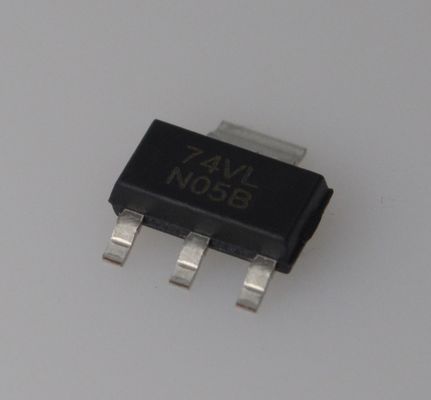

LM1117IMPX-3.3 ตัวควบคุม LDO แรงดันไฟฟ้าคงที่ 3.3V 800mA Low Dropout (1.2V) ความแม่นยำสูง (andplusmn;2%) การป้องกันความร้อนและกระแสไฟ แพ็คเกจ SOT-223 เสถียรด้วยตัวเก็บประจุเซรามิก
andnbsp;
คุณสมบัติ
andbull; สำหรับทางเลือกแทนที่แบบใหม่ โปรดดู TLV1117
andbull; สำหรับการเปลี่ยนแบบ drop-in ในการกำหนดค่าแพ็คเกจ SOT-223 เอาต์พุตคงที่และฟังก์ชันการทำงานที่ดีขึ้น โปรดดู TLV761
andbull; มีให้เลือกในรุ่น 1.8 V, 2.5 V, 3.3 V, 5 V และแบบปรับได้
andbull; แพ็คเกจ SOT-223 และ WSON ประหยัดพื้นที่
andbull; การจำกัดกระแสไฟและการป้องกันความร้อน
andbull; กระแสไฟขาออก: 800 mA
andbull; การควบคุมสาย: 0.2% (สูงสุด)
andbull; การควบคุมโหลด: 0.4% (สูงสุด)
andbull; ช่วงอุณหภูมิ:
andnbsp; andndash; LM1117: 0anddeg;C ถึง +125anddeg;C
andnbsp; andndash; LM1117I: andndash;40anddeg;C ถึง +125anddeg;C
andnbsp;
การใช้งาน
andbull; โมดูลสเตจกำลังขับ AC
andbull; PSU เครือข่ายผู้ค้าและเซิร์ฟเวอร์
andbull; AC/DC สำหรับอุตสาหกรรม
andbull; เครื่องสแกนอัลตราซาวนด์
andbull; โมดูลควบคุมเซอร์โวไดรฟ์
andnbsp;
คำอธิบาย
LM1117 เป็นตัวควบคุมแรงดันไฟฟ้าแบบ low dropout ที่มี dropout 1.2 V ที่กระแสโหลด 800 mA
LM1117 มีให้เลือกในรุ่นที่ปรับได้ ซึ่งสามารถตั้งค่าแรงดันไฟฟ้าขาออกได้ตั้งแต่ 1.25 V ถึง 13.8 V โดยใช้ตัวต้านทานภายนอกเพียงสองตัว นอกจากนี้ อุปกรณ์ยังมีแรงดันไฟฟ้าคงที่ห้าแบบ ได้แก่ 1.8 V, 2.5 V, 3.3 V และ 5 V
LM1117 มีการจำกัดกระแสไฟและการปิดระบบความร้อน วงจรประกอบด้วยการอ้างอิงช่องว่างแถบที่ถูกตัดแต่ง Zener เพื่อให้มั่นใจถึงความแม่นยำของแรงดันไฟฟ้าขาออกภายใน andplusmn;1%
ต้องใช้ตัวเก็บประจุแทนทาลัมขั้นต่ำ 10-andmicro;F ที่เอาต์พุตเพื่อปรับปรุงการตอบสนองชั่วคราวและความเสถียร
andnbsp;
ข้อมูล
|
หมวดหมู่
|
andnbsp;
|
|
|
ผู้ผลิต
|
andnbsp;
|
|
|
ซีรีส์
|
andnbsp;
|
|
|
บรรจุภัณฑ์
|
เทปและรีล (TR)
เทปตัด (CT)
Digi-Reelandreg;
|
andnbsp;
andnbsp;
andnbsp;
|
|
สถานะชิ้นส่วน
|
ยกเลิกการผลิตที่ Digi-Key
|
andnbsp;
|
|
การกำหนดค่าเอาต์พุต
|
andnbsp;
|
|
|
ประเภทเอาต์พุต
|
andnbsp;
|
|
|
จำนวนตัวควบคุม
|
1
|
andnbsp;
|
|
แรงดันไฟฟ้า - อินพุต (สูงสุด)
|
15V
|
andnbsp;
|
|
แรงดันไฟฟ้า - เอาต์พุต (ต่ำสุด/คงที่)
|
3.3V
|
andnbsp;
|
|
แรงดันไฟฟ้า - เอาต์พุต (สูงสุด)
|
-
|
andnbsp;
|
|
แรงดันไฟฟ้าตกคร่อม (สูงสุด)
|
1.2V @ 800mA
|
andnbsp;
|
|
กระแสไฟ - เอาต์พุต
|
andnbsp;
|
|
|
กระแสไฟ - Quiescent (Iq)
|
5 mA
|
andnbsp;
|
|
กระแสไฟ - จ่าย (สูงสุด)
|
10 mA
|
andnbsp;
|
|
PSRR
|
75dB (120Hz)
|
andnbsp;
|
|
คุณสมบัติการควบคุม
|
-
|
andnbsp;
|
|
คุณสมบัติการป้องกัน
|
กระแสไฟเกิน, อุณหภูมิเกิน
|
andnbsp;
|
|
อุณหภูมิในการทำงาน
|
-40anddeg;C ~ 125anddeg;C
|
andnbsp;
|
|
ประเภทการติดตั้ง
|
ติดตั้งบนพื้นผิว
|
andnbsp;
|
|
แพ็คเกจ / เคส
|
TO-261-4, TO-261AA
|
andnbsp;
|
|
แพ็คเกจอุปกรณ์ซัพพลายเออร์
|
SOT-223-4
|
andnbsp;
|
|
หมายเลขผลิตภัณฑ์พื้นฐาน
|
andnbsp;
ภาพวาด
