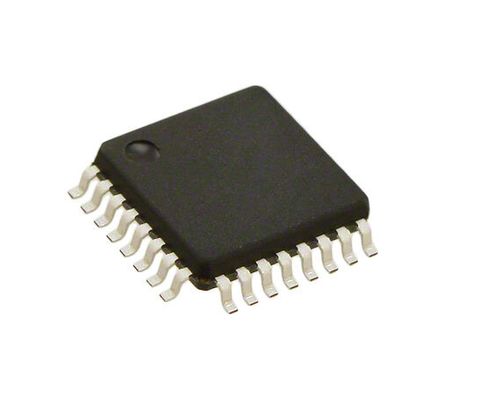

STM8S103K3T6C MCU 8 บิต พร้อม 8KB แฟลช 1KB แรม 16MHz ความเร็ว 10 บิต ADC 4 ไทม์ UART/SPI/I2C 2.95V-5.5V Range and 20-Pin TSSOP Package

STM8S103K3T6C MCU 8 บิต พร้อม Flash 8KB RAM 1KB ความเร็ว 16MHz ADC 10 บิต 4 ตัวจับเวลา UART/SPI/I2C ช่วง 2.95V-5.5V และamp; แพ็คเกจ TSSOP 20 พิน

และnbsp;

คุณสมบัติ

แกน

และbull; แกน STM8 ขั้นสูง 16 MHz พร้อมสถาปัตยกรรม Harvard และไปป์ไลน์ 3 ขั้นตอน

และbull; ชุดคำสั่งเพิ่มเติม

หน่วยความจำ

และbull; หน่วยความจำโปรแกรม: Flash 8 Kbyte; การเก็บรักษาข้อมูล 20 ปีที่ 55 และdeg;C หลังจาก 10 kcycle

และbull; หน่วยความจำข้อมูล: EEPROM ข้อมูลจริง 640 ไบต์; ความทนทาน 300 kcycle

และbull; RAM: 1 Kbyte

การจัดการนาฬิกา รีเซ็ต และแหล่งจ่ายไฟ

และbull; แรงดันไฟฟ้าใช้งาน 2.95 ถึง 5.5 V

และbull; การควบคุมนาฬิกาที่ยืดหยุ่น แหล่งจ่ายนาฬิกาหลัก 4 แหล่ง

และnbsp; และndash; ออสซิลเลเตอร์คริสตัลเรโซเนเตอร์พลังงานต่ำ

และnbsp; และndash; อินพุตนาฬิกาภายนอก

และnbsp; และndash; RC 16 MHz ภายใน ปรับแต่งได้โดยผู้ใช้

และnbsp; และndash; RC 128 kHz ภายในพลังงานต่ำ

และbull; ระบบรักษาความปลอดภัยนาฬิกาพร้อมตัวตรวจสอบนาฬิกา

และbull; การจัดการพลังงาน:

และnbsp; และndash; โหมดพลังงานต่ำ (รอ, หยุดทำงาน, หยุด)

และnbsp; และndash– ปิดนาฬิกาต่อพ่วงทีละรายการ

และbull; เปิดตลอดเวลา ใช้พลังงานต่ำ รีเซ็ตเปิดและปิดเครื่อง

การจัดการการขัดจังหวะ

และbull; ตัวควบคุมการขัดจังหวะแบบซ้อนพร้อมการขัดจังหวะ 32 ครั้ง

และbull; การขัดจังหวะภายนอกสูงสุด 27 ครั้งบน 6 เวกเตอร์

ตัวจับเวลา

และbull; ตัวจับเวลาควบคุมขั้นสูง: 16 บิต, 4 ช่อง CAPCOM, เอาต์พุตเสริม 3 ช่อง, การแทรกเวลาตาย และการซิงโครไนซ์ที่ยืดหยุ่น

และbull; ตัวจับเวลาอเนกประสงค์ 16 บิต พร้อม 3 ช่อง CAPCOM (IC, OC หรือ PWM)

และbull; ตัวจับเวลาพื้นฐาน 8 บิต พร้อมตัวแบ่งล่วงหน้า 8 บิต

และbull; ตัวจับเวลาปลุกอัตโนมัติ

และbull; ตัวจับเวลาเฝ้าระวังหน้าต่างและตัวจับเวลาเฝ้าระวังอิสระ

อินเทอร์เฟซการสื่อสาร

และbull; UART พร้อมเอาต์พุตนาฬิกาสำหรับการทำงานแบบซิงโครนัส, SmartCard, IrDA, โหมดหลัก LIN

และbull; อินเทอร์เฟซ SPI สูงสุด 8 Mbit/s

และbull; อินเทอร์เฟซ I2C สูงสุด 400 kbit/s

ตัวแปลงสัญญาณดิจิตอลเป็นอนาล็อก (ADC)

และbull; ADC 10 บิต, และplusmn;1 LSB พร้อมช่องสัญญาณมัลติเพล็กซ์สูงสุด 5 ช่อง, โหมดสแกน และตัวเฝ้าระวังแบบอะนาล็อก

I/O

และbull; I/O สูงสุด 28 รายการบนแพ็คเกจ 32 พิน รวมถึงเอาต์พุตซิงก์สูง 21 รายการ

และbull; การออกแบบ I/O ที่แข็งแกร่งมาก ทนทานต่อการฉีดกระแส

ID เฉพาะ

และbull; คีย์เฉพาะ 96 บิตสำหรับแต่ละอุปกรณ์

และnbsp;

คำอธิบาย

ไมโครคอนโทรลเลอร์ 8 บิต STM8S103F2/x3 access line มีหน่วยความจำโปรแกรม Flash 8 Kbyte พร้อม EEPROM ข้อมูลจริงในตัว คู่มืออ้างอิงตระกูลไมโครคอนโทรลเลอร์ STM8S (RM0016) อ้างถึงอุปกรณ์ในตระกูลนี้ว่าเป็นความหนาแน่นต่ำ พวกเขามอบประโยชน์ดังต่อไปนี้: ประสิทธิภาพ ความทนทาน และลดต้นทุนระบบ

ประสิทธิภาพและความทนทานของอุปกรณ์รับประกันโดยแกนและอุปกรณ์ต่อพ่วงขั้นสูงที่สร้างขึ้นในเทคโนโลยีที่ทันสมัย ความถี่นาฬิกา 16 MHz I/O ที่แข็งแกร่ง ตัวเฝ้าระวังอิสระพร้อมแหล่งจ่ายนาฬิกาแยกต่างหาก และระบบรักษาความปลอดภัยนาฬิกา

ต้นทุนระบบลดลงด้วย EEPROM ข้อมูลจริงในตัวสำหรับการเขียน/ลบวงจรสูงสุด 300 k และระดับการรวมระบบสูงด้วยออสซิลเลเตอร์นาฬิกาภายใน ตัวเฝ้าระวัง และการรีเซ็ตไฟตก

มีเอกสารประกอบฉบับสมบูรณ์ รวมถึงเครื่องมือพัฒนาที่หลากหลาย

และnbsp;

ข้อมูล

และnbsp;

การวาด
