รายละเอียดสินค้า:
การชำระเงิน:
|
| หน้าที่: | สเต็ปอัพ สเต็ปดาวน์ | การตั้งค่าผลิต: | บวกหรือลบ |
|---|---|---|---|
| โทโพโลยี: | บัค, บูสท์ | ประเภทผลิต: | ปรับได้ |
| จำนวนเอาต์พุต: | 1 | ||
| เน้น: | REF192GSZ สัญญาณความดัน,10mA ความแรงดันออกแบบอ้างอิง,SOT-23 แพ็คเกจความดันอ้างอิง |
||

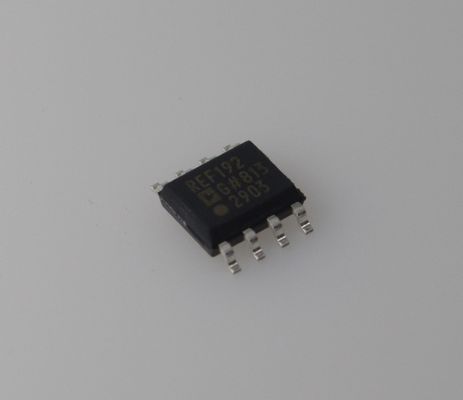

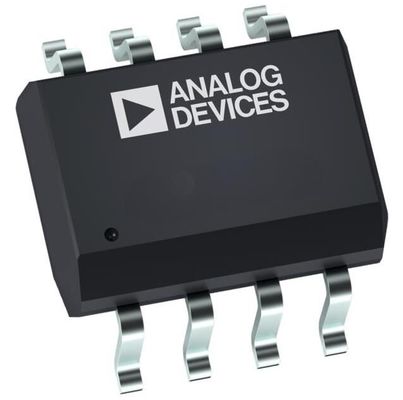

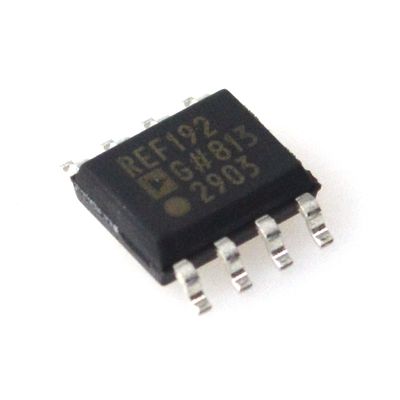

REF192GSZ ตัวอ้างอิงแรงดันไฟฟ้า 2.5V ที่มีสัญญาณรบกวนต่ำเป็นพิเศษ พร้อมความแม่นยำเริ่มต้น ±0.1% ค่าเบี่ยงเบน 3ppm/°C กระแสไฟนิ่ง 60µA เอาต์พุต 10mA ช่วง -40°C ถึง +125°C และแพ็คเกจ SOT-23
andnbsp;
คุณสมบัติ
สัมประสิทธิ์อุณหภูมิ: สูงสุด 5 ppm/°C
กระแสไฟขาออกสูง: 30 mA
กระแสไฟจ่ายต่ำ: สูงสุด 45 µA
ความแม่นยำเริ่มต้น: สูงสุด ±2 mV1
โหมดสลีป: สูงสุด 15 µA
แรงดันไฟฟ้าตกคร่อมต่ำ
การควบคุมโหลด: 4 ppm/mA
การควบคุมสาย: 4 ppm/V
การป้องกันไฟฟ้าลัดวงจร
andnbsp;
การใช้งาน
เครื่องมือพกพา
ADCs และ DACs
เซ็นเซอร์อัจฉริยะ
แอปพลิเคชันพลังงานแสงอาทิตย์
เครื่องมือที่ใช้กระแสไฟในลูป
andnbsp;
คำอธิบายทั่วไป
ตัวอ้างอิงแรงดันไฟฟ้าช่องว่างแถบความแม่นยำของซีรีส์ REF19x ใช้วงจรแก้ไขความโค้งของการดริฟท์ของอุณหภูมิที่ได้รับการจดสิทธิบัตรและการตัดด้วยเลเซอร์ของตัวต้านทานฟิล์มบางที่มีเสถียรภาพสูงเพื่อให้ได้สัมประสิทธิ์อุณหภูมิต่ำมากและความแม่นยำเริ่มต้นสูง
ซีรีส์ REF19x ประกอบด้วยอุปกรณ์ไมโครเพาเวอร์ แรงดันไฟฟ้าตกคร่อมต่ำ (LDV) ให้แรงดันไฟฟ้าขาออกที่เสถียรจากแหล่งจ่ายต่ำถึง 100 mV เหนือแรงดันไฟฟ้าขาออกและใช้กระแสไฟฟ้าน้อยกว่า 45 µA ในโหมดสลีป ซึ่งเปิดใช้งานโดยการใช้ระดับ TTL หรือ CMOS ต่ำกับพิน SLEEP เอาต์พุตจะถูกปิดและกระแสไฟจ่ายจะลดลงเหลือต่ำกว่า 15 µA
ตัวอ้างอิงซีรีส์ REF19x ถูกระบุในช่วงอุณหภูมิอุตสาหกรรมที่ขยาย (–40°C ถึง +85°C) พร้อมข้อมูลจำเพาะด้านประสิทธิภาพทั่วไปในช่วง –40°C ถึง +125°C สำหรับแอปพลิเคชัน เช่น ยานยนต์
เกรดไฟฟ้าทั้งหมดมีอยู่ในแพ็คเกจ SOIC 8 พิน แพ็คเกจ PDIP และ TSSOP มีให้เฉพาะในเกรดไฟฟ้าต่ำสุดเท่านั้น
andnbsp;
พินทดสอบ
พินทดสอบ 1 และพินทดสอบ 5 สงวนไว้สำหรับการใช้ Zener ในแพ็คเกจ เพื่อให้ได้ความแม่นยำสูงสุดที่เอาต์พุต เทคนิคการใช้ Zener zapping ใช้เพื่อปรับแรงดันไฟฟ้าขาออก เนื่องจากแต่ละยูนิตอาจต้องมีการปรับเปลี่ยนในปริมาณที่แตกต่างกัน ค่าความต้านทานที่พินทดสอบจึงแตกต่างกันอย่างมากจากพินหนึ่งไปยังอีกพินหนึ่งและจากส่วนหนึ่งไปยังอีกส่วนหนึ่ง ผู้ใช้ควรปล่อยให้พิน 1 และพิน 5 ไม่ได้เชื่อมต่อ
andnbsp;
ข้อมูล
|
หมวดหมู่
|
andnbsp;
|
|
|
ผู้ผลิต
|
Analog Devices Inc.
|
andnbsp;
|
|
ซีรีส์
|
andnbsp;
|
|
|
บรรจุภัณฑ์
|
หลอด
|
andnbsp;
|
|
สถานะชิ้นส่วน
|
ใช้งานอยู่
|
andnbsp;
|
|
ประเภทการอ้างอิง
|
ซีรีส์
|
andnbsp;
|
|
ประเภทเอาต์พุต
|
คงที่
|
andnbsp;
|
|
แรงดันไฟฟ้า - เอาต์พุต (ต่ำสุด/คงที่)
|
2.5V
|
andnbsp;
|
|
กระแสไฟ - เอาต์พุต
|
30 mA
|
andnbsp;
|
|
ความคลาดเคลื่อน
|
±0.4%
|
andnbsp;
|
|
สัมประสิทธิ์อุณหภูมิ
|
25ppm/°C
|
andnbsp;
|
|
สัญญาณรบกวน - 0.1Hz ถึง 10Hz
|
25µVp-p
|
andnbsp;
|
|
สัญญาณรบกวน - 10Hz ถึง 10kHz
|
-
|
andnbsp;
|
|
แรงดันไฟฟ้า - อินพุต
|
3V ~ 15V
|
andnbsp;
|
|
กระแสไฟ - จ่าย
|
45µA
|
andnbsp;
|
|
อุณหภูมิในการทำงาน
|
-40°C ~ 85°C (TA)
|
andnbsp;
|
|
ประเภทการติดตั้ง
|
ติดตั้งบนพื้นผิว
|
andnbsp;
|
|
แพ็คเกจ / เคส
|
8-SOIC (0.154", ความกว้าง 3.90 มม.)
|
andnbsp;
|
|
แพ็คเกจอุปกรณ์ซัพพลายเออร์
|
8-SOIC
|
andnbsp;
|
|
หมายเลขผลิตภัณฑ์พื้นฐาน
|
andnbsp;
ภาพวาด
