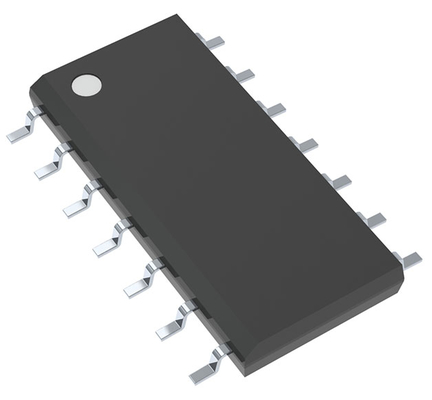

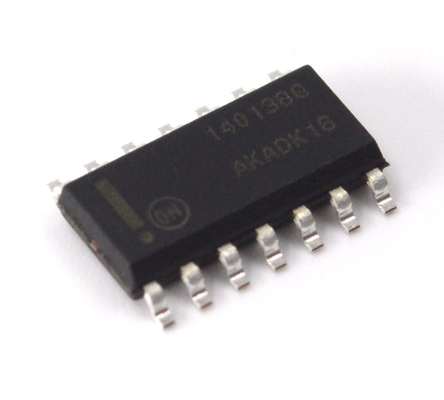

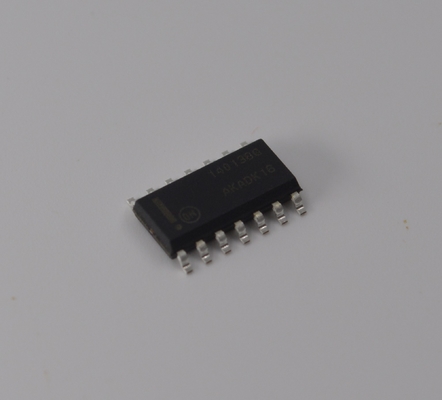

MC14013BDR2G Dual D Flip-Flop 3V-18V การทำงาน ตั้งค่า/รีเซ็ต ความทนทานต่อสัญญาณรบกวนสูง พลังงานต่ำ SOIC-14 เกรดอุตสาหกรรม

MC14013BDR2G Dual D Flip-Flop การทำงาน 3V-18V ชุด/รีเซ็ต ความทนทานต่อสัญญาณรบกวนสูง พลังงานต่ำ SOIC-14 เกรดอุตสาหกรรม

และnbsp;

MC14013B dual type D flip-flop สร้างขึ้นด้วยอุปกรณ์โหมดเสริม P-channel และ N-channel MOS ในโครงสร้างแบบโมโนลิธเดียว ฟลิปฟล็อปแต่ละตัวมีอินพุต Data, (D), Direct Set, (S), Direct Reset, (R) และ Clock (C) อิสระ และเอาต์พุตเสริม (Q และ Q ) อุปกรณ์เหล่านี้อาจใช้เป็นองค์ประกอบของ shift register หรือเป็นฟลิปฟล็อปชนิด T สำหรับเคาน์เตอร์และการใช้งานสลับ

และnbsp;

คุณสมบัติ

 การทำงานแบบคงที่

 การป้องกันไดโอดบนอินพุตทั้งหมด

 ช่วงแรงดันไฟฟ้า = 3.0 Vdc ถึง 18 Vdc

 การออกแบบฟลิปฟล็อปที่ควบคุมด้วยขอบตรรกะ

 สถานะตรรกะจะถูกเก็บไว้อย่างไม่มีกำหนดด้วยระดับนาฬิกาที่สูงหรือต่ำ ข้อมูลจะถูกถ่ายโอนไปยังเอาต์พุตเฉพาะเมื่อขอบบวกของพัลส์นาฬิกา

 สามารถขับเคลื่อนโหลด TTL พลังงานต่ำสองตัวหรือโหลด TTL Schottky พลังงานต่ำหนึ่งตัวในช่วงอุณหภูมิที่กำหนด

 การเปลี่ยน Pin-for-Pin สำหรับ CD4013B

 คำนำหน้า NLV สำหรับยานยนต์และการใช้งานอื่นๆ ที่ต้องการไซต์เฉพาะและการเปลี่ยนแปลงการควบคุม; ผ่านการรับรอง AEC-Q100 และ PPAP

 อุปกรณ์เหล่านี้ปราศจาก Pb, ปราศจากฮาโลเจน และเป็นไปตามมาตรฐาน RoHS

และnbsp;

แอปพลิเคชัน

1. วงจรตรรกะดิจิทัล
และnbsp; การควบคุมตามลำดับ: ใช้ในระบบที่ซิงโครไนซ์ด้วยนาฬิกาและการออกแบบเครื่องสถานะสำหรับการหน่วงสัญญาณหรือการสร้างพัลส์
และnbsp; การล็อกข้อมูล: จัดเก็บข้อมูลชั่วคราวในอินเทอร์เฟซไมโครคอนโทรลเลอร์เพื่อป้องกันการแย่งชิงบัส (เช่น การลดการสั่นของปุ่ม การรักษาข้อมูลสัญญาณเซ็นเซอร์)
2. ระบบควบคุมอุตสาหกรรม
และnbsp; การควบคุมมอเตอร์/รีเลย์: รักษาสถานะเริ่มต้น/หยุดในระบบควบคุมตามลำดับที่ใช้ PLC

และnbsp; ตรรกะความปลอดภัย: ทำงานร่วมกับเซ็นเซอร์เพื่อสร้างวงจรเชื่อมต่อ (เช่น การรักษาและรีเซ็ตสัญญาณหยุดฉุกเฉิน)

3. การสื่อสารและแอมป์; การประมวลผลสัญญาณ
และnbsp; การแบ่งความถี่: แบ่งสัญญาณนาฬิกาความถี่สูง (เช่น การแปลง 1MHz เป็น 500kHz)
และnbsp; การแปลงแบบอนุกรมเป็นแบบขนาน: ช่วยในการแปลงข้อมูลอนุกรมความเร็วต่ำเป็นข้อมูลแบบขนาน
4. อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค
และnbsp; การควบคุมส่วนต่อประสานผู้ใช้: จดจำสถานะปุ่ม (เช่น สวิตช์สลับสำหรับเปิด/ปิด)
และnbsp; การขับเคลื่อนจอแสดงผล: ควบคุมลำดับการสแกนสำหรับ LED หรือ LCD

5. อิเล็กทรอนิกส์ยานยนต์
และnbsp; หน่วยความจำสถานะ: จัดเก็บสัญญาณชั่วคราว (เช่น สวิตช์ประตู รหัสข้อผิดพลาด) จนกว่าจะรีเซ็ตด้วยตนเอง
6. อุปกรณ์ทดสอบและแอมป์; การวัด
และnbsp; การซิงโครไนซ์สัญญาณ: ทริกเกอร์การจับภาพคลื่นเฉพาะในออสซิลโลสโคปหรือเครื่องวิเคราะห์ตรรกะ

และnbsp;

ข้อมูล

และnbsp;

การวาด
