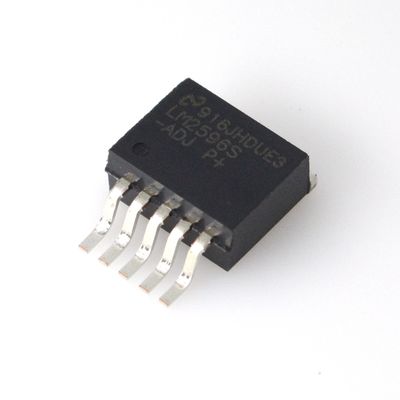

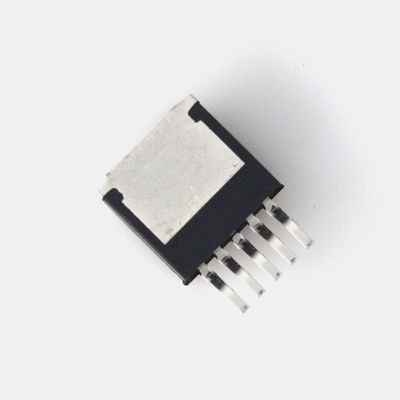

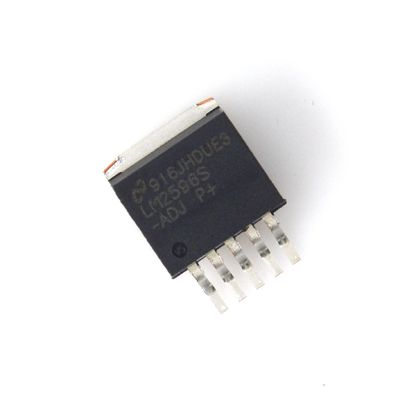

LM2596SX-ADJ 3A Buck Converter 1.2V-37V ปรับ 92% Eff 4.5V-40V การป้องกันความร้อนในการเข้า TO-263 Package

LM2596SX-ADJ 3A Buck Converter 1.2V-37V ปรับได้ 92% ประสิทธิภาพ 4.5V-40V Input ป้องกันความร้อน แพ็คเกจ TO-263

และnbsp;

คุณสมบัติ

และbull; ผลิตภัณฑ์ใหม่พร้อมจำหน่าย:และndash; LMR51430 4.5 ถึง 36-V, 3-A, 500-kHz และ 1.1 MHz synchronous converter

และbull; เพื่อให้เข้าสู่ตลาดได้เร็วขึ้น:และndash; TLVM13630 3 ถึง 36-V, 3-A, 200-kHz ถึง 2.2-MHz power module

และbull; รุ่นเอาต์พุต 3.3-V, 5-V, 12-V และปรับได้และnbsp;

และbull; ช่วงแรงดันไฟฟ้าขาออกแบบปรับได้: 1.2-V ถึง 37-V และplusmn;4% สูงสุดภายใต้สภาวะสายและโหลด

และbull; มีให้เลือกในแพ็คเกจ TO-220 และ TO-263

และbull; กระแสโหลดเอาต์พุต 3-A

และbull; ช่วงแรงดันไฟฟ้าอินพุตสูงสุด 40 V

และbull; ต้องการส่วนประกอบภายนอกเพียงสี่ชิ้น

และbull; ข้อมูลจำเพาะการควบคุมสายและโหลดที่ยอดเยี่ยม

และbull; ออสซิลเลเตอร์ภายในความถี่คงที่ 150-kHz

และbull; ความสามารถในการปิดระบบ TTL

และbull; โหมดสแตนด์บายพลังงานต่ำ, IQ, โดยทั่วไป 80 และmu;A

และbull; ประสิทธิภาพสูง

และbull; ใช้ตัวเหนี่ยวนำมาตรฐานที่มีอยู่ทั่วไป

และbull; การป้องกันการปิดระบบความร้อนและการจำกัดกระแส

และbull; สร้างการออกแบบที่กำหนดเองโดยใช้ LM2596 ด้วย WEBENCHandreg; Power Designer

และnbsp;

แอปพลิเคชัน

และbull; เครื่องใช้ไฟฟ้า

และbull; โครงสร้างพื้นฐานของกริด

และbull; EPOS

และbull; โฮมเธียเตอร์

และnbsp;

คำอธิบาย

LM2596 series of regulators เป็นวงจรรวมแบบโมโนลิทิกที่ให้ฟังก์ชันการทำงานทั้งหมดสำหรับการควบคุมแบบสวิตชิ่งแบบ step-down (buck) ซึ่งสามารถขับเคลื่อนโหลด 3-A ได้ด้วยการควบคุมสายและโหลดที่ยอดเยี่ยม อุปกรณ์เหล่านี้มีให้เลือกในแรงดันไฟฟ้าขาออกคงที่ 3.3 V, 5 V, 12 V และรุ่นเอาต์พุตที่ปรับได้

เนื่องจากต้องการส่วนประกอบภายนอกขั้นต่ำ ตัวควบคุมเหล่านี้จึงใช้งานง่ายและรวมถึงการชดเชยความถี่ภายในและออสซิลเลเตอร์ความถี่คงที่

LM2596 series ทำงานที่ความถี่สวิตชิ่ง 150 kHz ดังนั้นจึงทำให้ส่วนประกอบตัวกรองมีขนาดเล็กลงกว่าที่อาจจำเป็นด้วยตัวควบคุมการสวิตชิ่งความถี่ต่ำกว่า มีให้เลือกในแพ็คเกจ TO-220 5 พินมาตรฐานพร้อมตัวเลือกการโค้งงอของตะกั่วที่แตกต่างกันหลายแบบ และแพ็คเกจติดตั้งบนพื้นผิว TO-263 5 พิน
