รายละเอียดสินค้า:
การชำระเงิน:
|
| หน้าที่: | สเต็ปอัพ สเต็ปดาวน์ | การตั้งค่าผลิต: | บวกหรือลบ |
|---|---|---|---|
| โทโพโลยี: | บัค, บูสท์ | ประเภทผลิต: | ปรับได้ |
| จำนวนเอาต์พุต: | 1 | ||
| เน้น: | 600V IR2110STRPBF,2A เครื่องขับ MOSFET IR2110STRPBF,เครื่องขับ MOSFET 600V IR2110STRPBF |
||

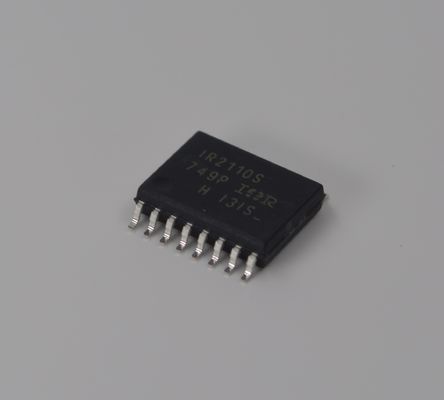

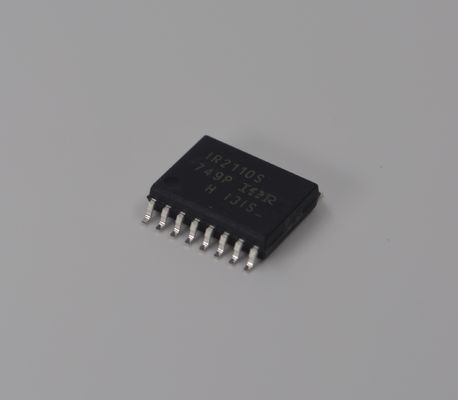

IR2110STRPBF 600V/1200V MOSFET Driver 2A สูงสุดรวดเร็ว 100ns การสลับ UVLO CMOS / LSTTL Inputs SOIC-16 เหมาะสําหรับเครื่องขับเคลื่อนมอเตอร์และเครื่องแปลง
ลักษณะ
• ช่องทางลอยที่ออกแบบสําหรับการทํางาน bootstrap ใช้งานได้อย่างเต็มที่ถึง +500V หรือ +600V ทนทานต่อแรงดันชั่วคราวลบ dV/dt
• ระยะไฟฟ้าการขับเคลื่อนประตูจาก 10 ถึง 20V
• ปิดความดันต่ําสําหรับช่องทางทั้งสอง
• ความสอดคล้องกับโลจิก 3.3V ระยะไฟฟ้าโลจิกแยกจาก 3.3V ถึง 20V
• CMOS Schmitt-Triggered input กับการดึงลง
• จักรยานโดย จักรยาน ด้านกระตุ้น ปิดโลจิก
• ความช้าในการขยายที่ตรงกันสําหรับช่องทางทั้งสอง
• Outputs ในระยะกับ input
คําอธิบาย
IR2110 / IR2113 เป็นแรงดันสูง, ความเร็วสูง MOSFET และ IGBT ไดรเวอร์ที่มีช่องทางออกที่ระบุด้านสูงและต่ําที่อิสระเทคโนโลยี HVIC และ CMOS ที่ป้องกันการล็อค (lock) ทําให้การก่อสร้างแบบโมโนลิธที่แข็งแรง. ทางเข้าโลจิกมีความสอดคล้องกับผลิต CMOS หรือ LSTTL มาตรฐาน, ลดลงไปยัง 3.3V โลจิก. ไดรเวอร์ผลิตมีระยะพัฟเฟอร์กระแสไฟฟ้าแรงกระแทกสูงที่ออกแบบมาเพื่อการนําทางข้ามไดรเวอร์อย่างน้อยความช้าในการแพร่กระจายถูกสอดคล้องเพื่อทําให้การใช้งานง่ายในแอปพลิเคชั่นความถี่สูงช่องลอยสามารถใช้ในการขับเคลื่อน N-ช่องพลังงาน MOSFET หรือ IGBT ในการตั้งค่าด้านสูงที่ทํางานถึง 500 หรือ 600 โวลต์
ข้อมูล
|
ประเภท
|
|
|
|
ผู้ผลิต
|
อินฟินิออน เทคโนโลยี
|
|
|
ซีรี่ย์
|
-
|
|
|
การบรรจุ
|
เทป and รีล (TR)
เทปตัด (CT)
Digi-Reel®
|
|
|
สถานะของส่วน
|
กิจกรรม
|
|
|
DigiKey สามารถเขียนโปรแกรมได้
|
ไม่ยืนยัน
|
|
|
การตั้งค่าแบบขับเคลื่อน
|
ครึ่งสะพาน
|
|
|
ประเภทช่อง
|
อิสระ
|
|
|
จํานวนคนขับ
|
2
|
|
|
ประเภทประตู
|
IGBT, MOSFET (ช่อง N)
|
|
|
โลเตจ - การให้บริการ
|
3.3V ~ 20V
|
|
|
โลจิกวอลเตจ - VIL, VIH
|
6V, 9.5V
|
|
|
กระแสไฟฟ้า - ผลิตสูงสุด (แหล่ง, ซิงค์)
|
2A, 2A
|
|
|
ประเภท input
|
ไม่พลิก
|
|
|
ความดันด้านสูง - แม็กซ์ (Bootstrap)
|
500 วอลต์
|
|
|
เวลาขึ้น / ลง (ชนิด)
|
25 น, 17 น
|
|
|
อุณหภูมิการทํางาน
|
-40 °C ~ 150 °C (TJ)
|
|
|
ประเภทการติดตั้ง
|
การติดตั้งพื้นผิว
|
|
|
กล่อง / กระเป๋า
|
16-SOIC (0.295", ความกว้าง 7.50 มม.)
|
|
|
แพ็คเกจอุปกรณ์ของผู้จําหน่าย
|
16-SOIC
|
|
|
เลขสินค้าพื้นฐาน
|
การวาด
