รายละเอียดสินค้า:
การชำระเงิน:
|
| หน้าที่: | สเต็ปอัพ สเต็ปดาวน์ | การตั้งค่าผลิต: | บวกหรือลบ |
|---|---|---|---|
| โทโพโลยี: | บัค, บูสท์ | ประเภทผลิต: | ปรับได้ |
| จำนวนเอาต์พุต: | 1 | ||
| เน้น: | เครื่องขับรถครึ่งสะพาน 600 วอลต์,SOIC-8 ไฮล์ฟ์บริดจ์ไดรเวอร์,IR2106STRPBF ผู้ขับรถครึ่งสะพาน |
||

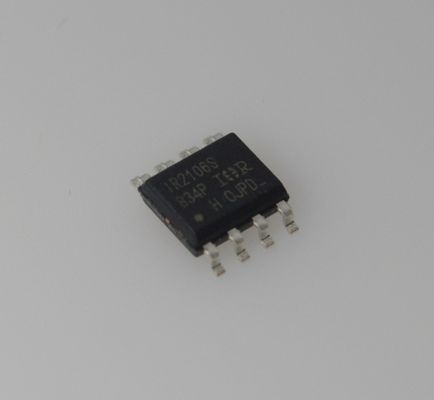

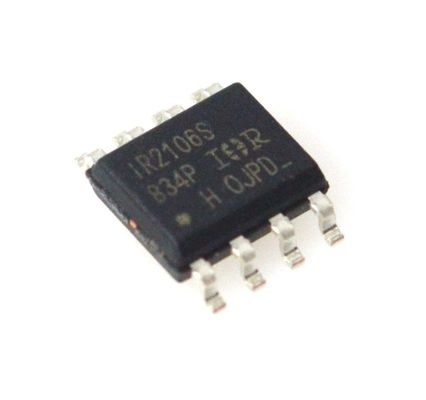

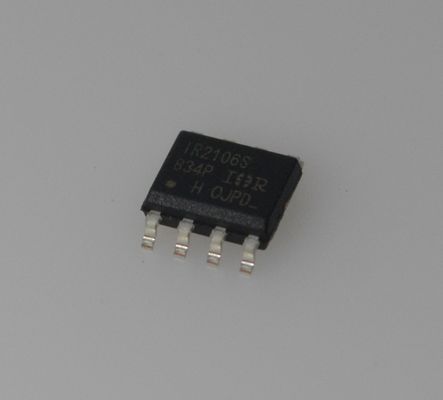

IR2106STRPBF ไดรเวอร์ Half-Bridge 600V 200mA Output สวิตชิ่งเร็ว UVLO, Low Propagation Delay SOIC-8 เหมาะสำหรับ Motor Drives และ Inverters
และnbsp;
คุณสมบัติ
และbull; ช่องสัญญาณลอยตัวออกแบบมาสำหรับการทำงานแบบบูตสแตรป ทำงานได้อย่างสมบูรณ์ถึง +600V ทนทานต่อแรงดันไฟฟ้าชั่วคราวติดลบ dV/dt
และbull; ช่วงการจ่ายไฟของเกทไดรฟ์ตั้งแต่ 10 ถึง 20V (IR2106(4))
และbull; Undervoltage lockout สำหรับทั้งสองช่องสัญญาณ
และbull; เข้ากันได้กับลอจิกอินพุต 3.3V, 5V และ 15V
และbull; Propagation delay ที่ตรงกันสำหรับทั้งสองช่องสัญญาณ
และbull; กราวด์ลอจิกและกำลังไฟ +/- 5V offset
และbull; ไดรเวอร์เกท di/dt ต่ำกว่าเพื่อภูมิคุ้มกันต่อสัญญาณรบกวนที่ดีกว่า
และbull; เอาต์พุตอยู่ในเฟสกับอินพุต (IR2106)
และbull; มีจำหน่ายแบบ LEAD-FREE
และnbsp;
คำอธิบาย
IR2106(4)(S) เป็นไดรเวอร์ MOSFET และ IGBT กำลังไฟสูง ความเร็วสูง พร้อมช่องสัญญาณเอาต์พุตอ้างอิงด้านสูงและด้านต่ำที่เป็นอิสระ เทคโนโลยี HVIC และ CMOS ที่ทนทานต่อการล็อกช่วยให้สร้างแบบโมโนลิทิกได้แข็งแกร่ง อินพุตลอจิกเข้ากันได้กับเอาต์พุต CMOS หรือ LSTTL มาตรฐาน ลงไปถึงลอจิก 3.3V ไดรเวอร์เอาต์พุตมีสเตจบัฟเฟอร์กระแสพัลส์สูงที่ออกแบบมาเพื่อลดการนำกระแสข้ามของไดรเวอร์ ช่องสัญญาณลอยตัวสามารถใช้เพื่อขับเคลื่อน MOSFET หรือ IGBT กำลังไฟ N-channel ในการกำหนดค่าด้านสูง ซึ่งทำงานได้ถึง 600 โวลต์
และnbsp;
ข้อมูล
|
หมวดหมู่
|
และnbsp;
|
|
|
ผู้ผลิต
|
Infineon Technologies
|
และnbsp;
|
|
ซีรีส์
|
-
|
และnbsp;
|
|
บรรจุภัณฑ์
|
เทปและamp; รีล (TR)
Cut Tape (CT)
Digi-Reelandreg;
|
และnbsp;
และnbsp;
และnbsp;
|
|
สถานะชิ้นส่วน
|
ใช้งานอยู่
|
และnbsp;
|
|
DigiKey Programmable
|
ไม่ได้รับการยืนยัน
|
และnbsp;
|
|
การกำหนดค่าที่ขับเคลื่อน
|
Half-Bridge
|
และnbsp;
|
|
ประเภทช่องสัญญาณ
|
อิสระ
|
และnbsp;
|
|
จำนวนไดรเวอร์
|
2
|
และnbsp;
|
|
ประเภทเกท
|
IGBT, MOSFET (N-Channel)
|
และnbsp;
|
|
แรงดันไฟฟ้า - การจ่าย
|
10V ~ 20V
|
และnbsp;
|
|
แรงดันไฟฟ้าลอจิก - VIL, VIH
|
0.8V, 2.9V
|
และnbsp;
|
|
กระแสไฟ - เอาต์พุตสูงสุด (Source, Sink)
|
200mA, 350mA
|
และnbsp;
|
|
ประเภทอินพุต
|
Non-Inverting
|
และnbsp;
|
|
แรงดันไฟฟ้าด้านสูง - สูงสุด (Bootstrap)
|
600 V
|
และnbsp;
|
|
เวลาขึ้น / ลง (Typ)
|
150ns, 50ns
|
และnbsp;
|
|
อุณหภูมิในการทำงาน
|
-40anddeg;C ~ 150anddeg;C (TJ)
|
และnbsp;
|
|
ประเภทการติดตั้ง
|
ติดตั้งบนพื้นผิว
|
และnbsp;
|
|
แพ็คเกจ / เคส
|

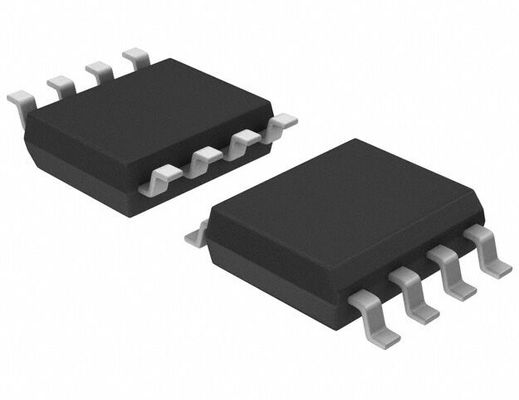

8-SOIC (0.154andquot;, ความกว้าง 3.90 มม.)
|
และnbsp;
|
|
แพ็คเกจอุปกรณ์ของผู้จำหน่าย
|
8-SOIC
|
และnbsp;
|
|
หมายเลขผลิตภัณฑ์พื้นฐาน
|
และnbsp;
การวาด
และnbsp;
