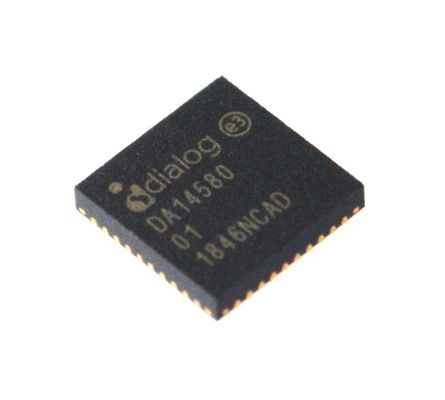

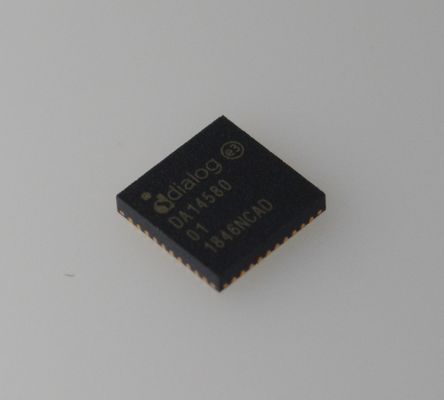

DA14580-01AT2 Bluetooth 5.0 SoC ด้วยพลังงานต่ําสุด 2.5x2.5mm ขนาด ARM Cortex-M0 ระยะเวลาการใช้งานแบตเตอรี่ยาว ความปลอดภัยหลายโปรโตคอลและการออกแบบ IoT ที่คุ้มค่า

DA14580-01AT2 Bluetooth 5.0 SoC พร้อมขนาด Ultra-Low Power 2.5x2.5 มม. ARM Cortex-M0 อายุการใช้งานแบตเตอรี่ยาวนาน ความปลอดภัย Multi-Protocol และการออกแบบ IoT ราคาไม่แพง

andnbsp;

คุณสมบัติ

 สอดคล้องกับ Bluetooth V4.2, ETSI EN 300 328 และ EN 300 440 Class 2 (ยุโรป), FCC CFR47 Part 15 (สหรัฐอเมริกา) และ ARIB STD-T66 (ญี่ปุ่น)

 พลังการประมวลผล

andnbsp;  16MHz 32 บิต ARM Cortex-M0 พร้อมอินเทอร์เฟซ SWD

andnbsp;  ตัวประมวลผล Link Layer เฉพาะ

andnbsp;  ตัวประมวลผลการเข้ารหัส AES-128 บิต

 หน่วยความจำ

andnbsp;  หน่วยความจำ One-Time-Programmable (OTP) 32kB

andnbsp;  System SRAM 42kBandnbsp;

andnbsp;  ROM 84 kB

andnbsp;  Retention SRAM 8 kB

 การจัดการพลังงาน

andnbsp;  ตัวแปลง DC-DC แบบ Buck/Boost ในตัว

andnbsp;  พอร์ต P0, P1, P2 และ P3 พร้อมความทนทานต่อ 3.3 V

andnbsp;  การแยกส่วนประกอบที่ง่ายดายด้วยพินจ่ายไฟเพียง 4 พิน

andnbsp;  รองรับเซลล์แบตเตอรี่แบบเหรียญ (โดยทั่วไป 3.0 V) และแบบอัลคาไลน์ (โดยทั่วไป 1.5 V)

andnbsp;  ADC 10 บิตสำหรับการวัดแรงดันไฟฟ้าของแบตเตอรี่

 ออสซิลเลเตอร์ควบคุมแบบดิจิทัล

andnbsp;  คริสตัล 16MHz (andplusmn;20 ppm สูงสุด) และออสซิลเลเตอร์ RC

andnbsp;  คริสตัล 32kHz (andplusmn;50 ppm, andplusmn;500 ppm สูงสุด) และออสซิลเลเตอร์ RCX

 ตัวจับเวลาอเนกประสงค์, การจับภาพ และการพักเครื่อง

 อินเทอร์เฟซดิจิทัล

andnbsp;  I/O อเนกประสงค์: 14 (แพ็คเกจ WLCSP34), 24 (แพ็คเกจ QFN40), 32 (แพ็คเกจ QFN48)

andnbsp;  UART 2 ตัวพร้อมการควบคุมการไหลของฮาร์ดแวร์สูงสุด 1 MBd

andnbsp;  อินเทอร์เฟซ SPI+andtrade;

andnbsp;  บัส I2C ที่ 100 kHz, 400 kHz

andnbsp;  ตัวถอดรหัส Quadrature ที่มีความสามารถ 3 แกน

 อินเทอร์เฟซแบบอะนาล็อก

andnbsp;  ADC 4 ช่องสัญญาณ 10 บิต

 ตัวรับส่งสัญญาณวิทยุ

andnbsp;  ตัวรับส่งสัญญาณ CMOS 2.4 GHz แบบบูรณาการเต็มรูปแบบ

andnbsp;  เสาอากาศแบบสายเดียว: ไม่ต้องมีการจับคู่ RF หรือการสลับ RX/TX

andnbsp;  กระแสไฟจ่ายที่ VBAT3V: TX: 3.4 mA, RX: 3.7 mA (พร้อม DC-DC ในอุดมคติ)

andnbsp;  กำลังส่งออก 0dBm

andnbsp;  กำลังส่งออก -20 dBm ใน andldquo;โหมดใกล้สนามandrdquo;

andnbsp;  ความไวของตัวรับ -93 dBm

 แพ็คเกจ:

andnbsp;  WLCSP 34 พิน, 2.436 มม. x 2.436 มม.

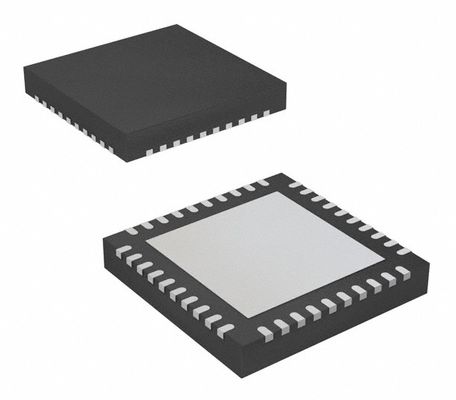

andnbsp;  QFN 40 พิน, 5 มม. x 5 มม.

andnbsp;  QFN 48 พิน, 6 มม. x 6 มม.

andnbsp;  KGD (เวเฟอร์, ไดซ์)

andnbsp;

คำอธิบายทั่วไป

วงจรรวม DA14580 มีตัวรับส่งสัญญาณวิทยุและโปรเซสเซอร์เบสแบนด์แบบบูรณาการเต็มรูปแบบสำหรับ Blue toothandreg; พลังงานต่ำ สามารถใช้เป็นโปรเซสเซอร์แอปพลิเคชันแบบสแตนด์อโลนหรือเป็นปั๊มข้อมูลในระบบโฮสต์

DA14580 รองรับสถาปัตยกรรมหน่วยความจำที่ยืดหยุ่นสำหรับการจัดเก็บโปรไฟล์ Bluetooth และโค้ดแอปพลิเคชันแบบกำหนดเอง ซึ่งสามารถอัปเดตผ่านทางอากาศ (OTA) สแต็กโปรโตคอล Bluetooth พลังงานต่ำที่ผ่านการรับรองจะถูกเก็บไว้ใน ROM เฉพาะ ซอฟต์แวร์ทั้งหมดทำงานบนโปรเซสเซอร์ ARMandreg; Cortexandreg;-M0 ผ่านตัวจัดตารางเวลาอย่างง่าย

เฟิร์มแวร์ Bluetooth พลังงานต่ำประกอบด้วยโปรโตคอลเลเยอร์บริการ L2CAP, Security Manager (SM), Attribute Protocol (ATT), Generic Attribute Profile (GATT) และ Generic Access Profile (GAP) รองรับโปรไฟล์ทั้งหมดที่เผยแพร่โดย Bluetooth SIG รวมถึงโปรไฟล์แบบกำหนดเอง

ตัวรับส่งสัญญาณเชื่อมต่อโดยตรงกับเสาอากาศและเป็นไปตามมาตรฐาน Bluetooth 4.2 อย่างสมบูรณ์ DA14580 มีฮาร์ดแวร์เฉพาะสำหรับการใช้งาน Link Layer ของ Bluetooth พลังงานต่ำและตัวควบคุมอินเทอร์เฟซสำหรับความสามารถในการเชื่อมต่อที่ได้รับการปรับปรุง

andnbsp;

ไดอะแกรมระบบ

andnbsp;

ข้อมูล

andnbsp;

การวาด
