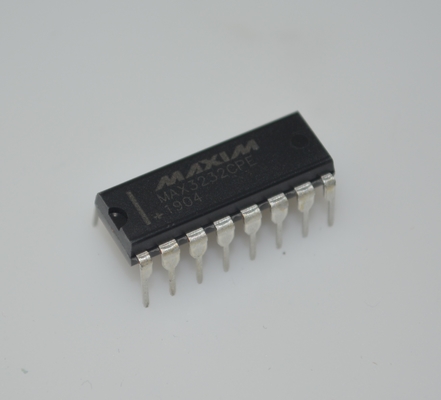

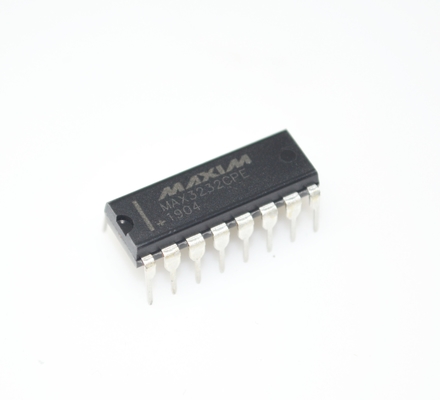

MAX3232CPE RS-232 เครื่องรับสัญญาณ ±15kV ESD Protection 3.0-5.5V ความดันสูง 1μA พลังงานต่ํา 250kbps อัตราการส่งข้อมูล 2 ไดรเวอร์/2 เครื่องรับสัญญาณ DIP-16 Package for Industrial Comms

MAX3232CPE ตัวรับส่งสัญญาณ RS-232 ±15kV ESD Protection 3.0-5.5V แรงดันไฟฟ้ากว้าง 1μA พลังงานต่ำ อัตราข้อมูล 250kbps 2 ไดรเวอร์/2 ตัวรับ DIP-16 Package สำหรับ Industrial Comms

ประโยชน์และคุณสมบัติ

● คุณสมบัติแบบบูรณาการช่วยประหยัดพื้นที่บนบอร์ดและทำให้การออกแบบง่ายขึ้น

  • วงจรปั๊มประจุช่วยขจัดความจำเป็นในการใช้แหล่งจ่ายไฟแบบไบโพลาร์ ±12V

  • การทำงานแบบ Single-Supply กว้างตั้งแต่ +3V ถึง +5.5V

  • เอาต์พุตพิเศษที่เปิดอยู่เสมอช่วยให้สามารถตรวจสอบอุปกรณ์ภายนอกได้

● การประหยัดพลังงานช่วยยืดอายุการใช้งานแบตเตอรี่

  • กระแสไฟ 1µA ในโหมดปิดเครื่องในขณะที่ตัวรับสัญญาณทำงานอยู่ (MAX3222, MAX3237, MAX3241)

แอปพลิเคชัน

● อุปกรณ์ที่ใช้พลังงานจากแบตเตอรี่

● อุปกรณ์พกพา

● อุปกรณ์ต่อพ่วง

● อุปกรณ์ Datacom

คำอธิบายทั่วไป

ตัวรับส่งสัญญาณ MAX3222/MAX3232/MAX3237/MAX3241 มีสเตจเอาต์พุตเครื่องส่งสัญญาณแบบ low-dropout ที่เป็นกรรมสิทธิ์เฉพาะ ซึ่งช่วยให้ได้ประสิทธิภาพ RS-232 ที่แท้จริงจากแหล่งจ่ายไฟ 3.0V ถึง 5.5V พร้อมปั๊มประจุคู่ อุปกรณ์ต้องการตัวเก็บประจุปั๊มประจุภายนอกขนาดเล็กเพียงสี่ตัว 0.1µF MAX3222, MAX3232 และ MAX3241 รับประกันว่าจะทำงานที่อัตราข้อมูล 120kbps ในขณะที่ยังคงรักษาระดับเอาต์พุต RS-232 MAX3237 รับประกันว่าจะทำงานที่อัตราข้อมูล 250kbps ในโหมดการทำงานปกติและ 1Mbps ในโหมดการทำงาน MegaBaud™

MAX3222/MAX3232 มีตัวรับสัญญาณ 2 ตัวและไดรเวอร์ 2 ตัว MAX3222 และ MAX3232 เข้ากันได้กับพิน แพ็คเกจ และฟังก์ชันการทำงานกับ MAX242 และ MAX232 มาตรฐานอุตสาหกรรมตามลำดับ

MAX3241 มีตัวรับสัญญาณ 5 ตัวและไดรเวอร์ 3 ตัว ในขณะที่ MAX3237 มีตัวรับสัญญาณ 3 ตัวและไดรเวอร์ 5 ตัว ตัวรับสัญญาณ R1 (MAX3237/MAX3241) และ R2 (MAX3241) มีเอาต์พุตพิเศษเพิ่มเติมจากเอาต์พุตมาตรฐาน เอาต์พุตพิเศษเหล่านี้ทำงานอยู่เสมอ ทำให้สามารถตรวจสอบอุปกรณ์ภายนอกได้โดยไม่ต้องไบแอสไดโอดป้องกันในวงจรที่อาจถอด VCC ออกทั้งหมด

MAX3222, MAX3232 และ MAX3241 มีจำหน่ายในแพ็คเกจ TSSOP และ SSOP ที่ประหยัดพื้นที่ โดยมีอุณหภูมิในการทำงานตั้งแต่ -40°C ถึง +85°C หรือ 0°C ถึง 70°C
