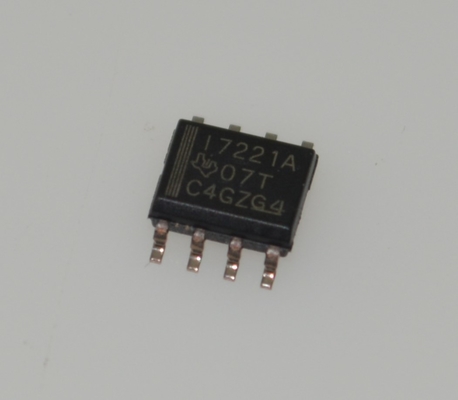

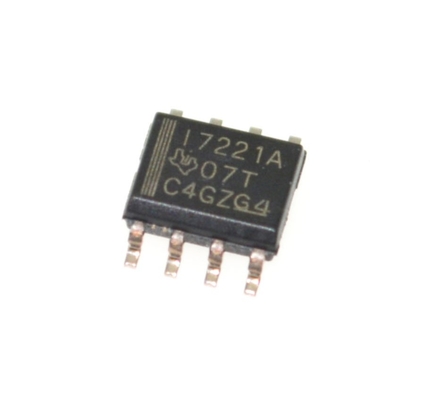

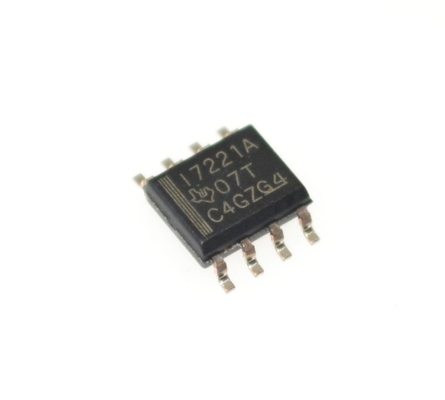

ISO7221ADR ตัวแยกดิจิตอล 1-ช่อง 150Mbps ความเร็วสูง 3kVrms การแยก 3.1ns ความช้า 2.7-5.5V โวลเตจกว้าง -40°C ถึง +125°C แพ็คเกจ SOIC-8

ตัวแยกสัญญาณดิจิทัล ISO7221ADR 1-Channel 150Mbps ความเร็วสูง 3kVrms Isolation 3.1ns Delay 2.7-5.5V แรงดันไฟฟ้ากว้าง -40°C ถึง +125°C แพ็คเกจ SOIC-8

คุณสมบัติ

• ตัวเลือกอัตราสัญญาณ 1, 5, 25 และ 150Mbps

  – ความคลาดเคลื่อนของเอาต์พุตระหว่างช่องสัญญาณต่ำ; สูงสุด 1ns

  – การบิดเบือนความกว้างพัลส์ต่ำ (PWD); สูงสุด 1ns

  – เนื้อหาจิ๊กเกอร์ต่ำ; 1ns Typ ที่ 150Mbps

• ภูมิคุ้มกันชั่วคราวทั่วไป 50kV/μs

• ทำงานด้วยไฟ 2.8V (เกรด C), 3.3V หรือ 5V

• การป้องกัน ESD 4kV

• ภูมิคุ้มกันทางแม่เหล็กไฟฟ้าสูง

• –40°C ถึง +125°C ช่วงการทำงาน

• อายุการใช้งานทั่วไป 28 ปีที่แรงดันไฟฟ้าที่กำหนด (ดูการฉายภาพอายุการใช้งานของฉนวน)

• การรับรองที่เกี่ยวข้องกับความปลอดภัย:

  – DIN EN IEC 60747-17 (VDE 0884-17)

  – โปรแกรมการรับรู้ส่วนประกอบ UL 1577

  – การรับรอง IEC 62368-1, IEC 61010-1, IEC 60601-1 และ GB 4943.1

แอปพลิเคชัน

• ระบบอัตโนมัติในโรงงาน

  – Modbus

  – Profibusandtrade;

  – DeviceNetandtrade; บัสข้อมูล

• อินเทอร์เฟซอุปกรณ์ต่อพ่วงคอมพิวเตอร์

• อินเทอร์เฟซควบคุมเซอร์โว

• การได้มาซึ่งข้อมูล

คำอธิบาย

อุปกรณ์ตระกูล ISO7220x และ ISO7221x เป็นตัวแยกสัญญาณดิจิทัลแบบสองช่องสัญญาณ เพื่ออำนวยความสะดวกในการจัดวาง PCB ช่องสัญญาณจะวางในทิศทางเดียวกันใน ISO7220x และในทิศทางตรงกันข้ามใน ISO7221x อุปกรณ์เหล่านี้มีอินพุตลอจิกและบัฟเฟอร์เอาต์พุตที่แยกจากกันด้วยสิ่งกีดขวางฉนวนซิลิคอนไดออกไซด์ (SiO2) ของ TI ซึ่งให้ฉนวนไฟฟ้าได้ถึง 4000VPK ต่อ VDE เมื่อใช้ร่วมกับแหล่งจ่ายไฟแบบแยก อุปกรณ์เหล่านี้จะปิดกั้นแรงดันไฟฟ้าสูงและแยกกราวด์ รวมถึงป้องกันกระแสไฟรบกวนบนบัสข้อมูลหรือวงจรอื่นๆ ไม่ให้เข้าสู่กราวด์ในพื้นที่และรบกวนหรือทำลายวงจรที่ละเอียดอ่อน

สัญญาณอินพุตไบนารีจะถูกปรับสภาพ แปลเป็นสัญญาณที่สมดุล จากนั้นแยกความแตกต่างด้วยสิ่งกีดขวางฉนวน ข้ามสิ่งกีดขวางฉนวน ตัวเปรียบเทียบดิฟเฟอเรนเชียลจะได้รับข้อมูลการเปลี่ยนลอจิก จากนั้นตั้งค่าหรือรีเซ็ตฟลิปฟล็อปและวงจรเอาต์พุตตามนั้น พัลส์อัปเดตเป็นระยะจะถูกส่งข้ามสิ่งกีดขวางเพื่อตรวจสอบว่าระดับ dc ที่เหมาะสมของเอาต์พุต หากไม่ได้รับพัลส์รีเฟรช dc นี้ทุกๆ 4μs อินพุตจะถือว่าไม่มีไฟหรือไม่ได้ถูกขับเคลื่อนอย่างแข็งขัน และวงจร failsafe จะขับเอาต์พุตไปยังสถานะลอจิกสูง

ค่าคงที่เวลาที่ได้ให้การทำงานที่รวดเร็วด้วยอัตราสัญญาณที่มีตั้งแต่ 0Mbps (DC) ถึง 150Mbps (อัตราสัญญาณของสายคือจำนวนการเปลี่ยนแปลงแรงดันไฟฟ้าที่เกิดขึ้นต่อวินาทีแสดงเป็นหน่วย bps) อุปกรณ์ตัวเลือก A, ตัวเลือก B และตัวเลือก C มีเกณฑ์อินพุต TTL และตัวกรองสัญญาณรบกวนที่อินพุต ซึ่งป้องกันไม่ให้พัลส์ชั่วคราวถูกส่งไปยังเอาต์พุตของอุปกรณ์ อุปกรณ์ตัวเลือก M มีเกณฑ์อินพุต CMOS VCC/2 และไม่มีตัวกรองสัญญาณรบกวนอินพุตและความล่าช้าในการขยายพันธุ์เพิ่มเติม

อุปกรณ์ตระกูล ISO7220x และ ISO7221x ต้องการแรงดันไฟฟ้าสองชุดคือ 2.8V (เกรด C), 3.3V, 5V หรือชุดค่าผสมใดๆ อินพุตทั้งหมดทนต่อ 5V เมื่อจ่ายไฟจากแหล่งจ่ายไฟ 2.8V หรือ 3.3V และเอาต์พุตทั้งหมดคือ 4mA CMOS

อุปกรณ์ตระกูล ISO7220x และ ISO7221x มีลักษณะเฉพาะสำหรับการทำงานในช่วงอุณหภูมิแวดล้อมตั้งแต่ –40°C ถึง +125°C

ข้อมูล

การวาดภาพ
