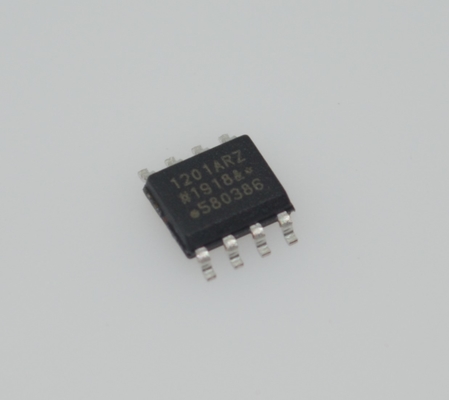

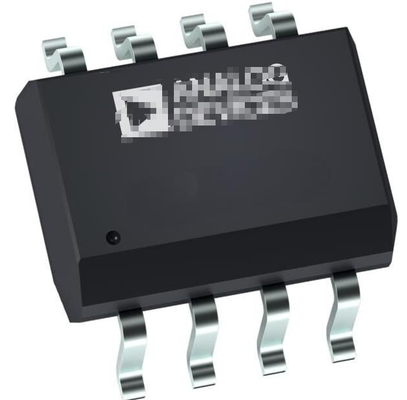

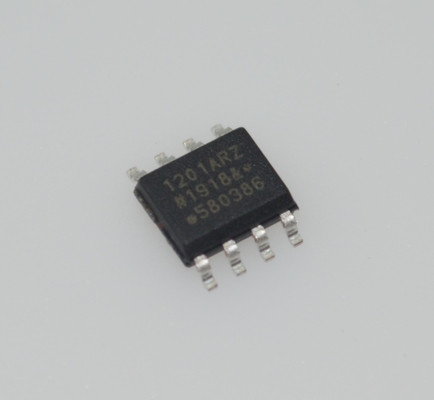

ADUM1201ARZ ตัวแยกสัญญาณดิจิทัล 2 ช่องพร้อมการแยกสัญญาณ 2.5kV ความเร็วสูง 150Mbps พลังงานต่ำ อุณหภูมิกว้าง (-40°C ถึง +105°C) CMTI 15kV/μs รองรับแรงดันไฟ 3V-5.5V เป็นไปตามมาตรฐาน RoHS

ADUM1201ARZ ตัวแยกสัญญาณดิจิทัล 2 ช่องพร้อมการแยกสัญญาณ 2.5kV ความเร็วสูง 150Mbps พลังงานต่ำ อุณหภูมิกว้าง (-40°C ถึง +105°C) CMTI 15kV/µs แหล่งจ่ายไฟ 3V-5.5V สอดคล้องกับ RoHS

คุณสมบัติ

ตัวเครื่องแคบ, สอดคล้องกับ RoHS, แพ็คเกจ SOIC 8 พิน การทำงานใช้พลังงานต่ำ

  การทำงาน 5 V

    1.1 mA ต่อช่องสัญญาณสูงสุดที่ 0 Mbps ถึง 2 Mbps

    3.7 mA ต่อช่องสัญญาณสูงสุดที่ 10 Mbps

    8.2 mA ต่อช่องสัญญาณสูงสุดที่ 25 Mbps

  การทำงาน 3 V

    0.8 mA ต่อช่องสัญญาณสูงสุดที่ 0 Mbps ถึง 2 Mbps

    2.2 mA ต่อช่องสัญญาณสูงสุดที่ 10 Mbps

    4.8 mA ต่อช่องสัญญาณสูงสุดที่ 25 Mbps

การสื่อสารแบบสองทิศทาง

การแปลระดับ 3 V/5 V

การทำงานที่อุณหภูมิสูง: 125°C

อัตราข้อมูลสูง: dc ถึง 25 Mbps (NRZ)

ลักษณะเฉพาะของเวลาที่แม่นยำ

  ความผิดเพี้ยนของความกว้างพัลส์สูงสุด 3 ns

  การจับคู่ช่องสัญญาณต่อช่องสัญญาณสูงสุด 3 ns

ภูมิคุ้มกันชั่วคราวโหมดทั่วไปสูง: >25 kV/µs

การอนุมัติด้านความปลอดภัยและข้อบังคับ

  การรับรู้ UL

    2500 V rms เป็นเวลา 1 นาทีต่อ UL 1577

  การยอมรับส่วนประกอบ CSA Notice 5A

  ใบรับรองความสอดคล้อง VDE

    DIN V VDE V 0884-10 (VDE V 0884-10): 2006-12

    VIORM = 560 V peak

มีคุณสมบัติสำหรับการใช้งานยานยนต์

การใช้งาน

การแยกช่องสัญญาณหลายช่องที่สำคัญต่อขนาด

การแยกอินเทอร์เฟซ SPI/ตัวแปลงข้อมูล

การแยกตัวรับส่งสัญญาณ RS-232/RS-422/RS-485

การแยกบัสฟิลด์ดิจิทัล

ยานยนต์ไฟฟ้าไฮบริด, ตัวตรวจสอบแบตเตอรี่ และไดรฟ์มอเตอร์

คำอธิบายทั่วไป

ADuM1200/ADuM12011 เป็นตัวแยกสัญญาณดิจิทัลแบบสองช่องสัญญาณที่ใช้เทคโนโลยี iCoupler® ของ Analog Devices, Inc. การผสมผสาน CMOS ความเร็วสูงและเทคโนโลยีหม้อแปลงแบบโมโนลิธ ทำให้ส่วนประกอบการแยกสัญญาณเหล่านี้มีลักษณะเฉพาะด้านประสิทธิภาพที่โดดเด่นเหนือกว่าทางเลือกอื่นๆ เช่น ออปโตคัปเปลอร์

ด้วยการหลีกเลี่ยงการใช้ LED และโฟโตไดโอด อุปกรณ์ iCoupler จะขจัดปัญหาในการออกแบบที่เกี่ยวข้องกับออปโตคัปเปลอร์

ข้อกังวลทั่วไปของออปโตคัปเปลอร์เกี่ยวกับการถ่ายโอนกระแสที่ไม่แน่นอน ฟังก์ชันการถ่ายโอนที่ไม่เป็นเชิงเส้น และผลกระทบจากอุณหภูมิและอายุการใช้งานจะถูกกำจัดด้วยอินเทอร์เฟซดิจิทัล iCoupler ที่เรียบง่ายและลักษณะเฉพาะด้านประสิทธิภาพที่เสถียร ความจำเป็นในการใช้ไดรเวอร์ภายนอกและส่วนประกอบอื่นๆ ที่แยกจากกันจะถูกกำจัดด้วยผลิตภัณฑ์ iCoupler เหล่านี้ นอกจากนี้ อุปกรณ์ iCoupler ยังใช้พลังงานเพียงหนึ่งในสิบถึงหนึ่งในหกของออปโตคัปเปลอร์ที่อัตราข้อมูลสัญญาณที่เทียบเคียงได้

ตัวแยกสัญญาณ ADuM1200/ADuM1201 มีช่องสัญญาณแยกอิสระสองช่องในรูปแบบช่องสัญญาณและอัตราข้อมูลที่หลากหลาย (ดูคู่มือการสั่งซื้อ) อุปกรณ์ทั้งสองทำงานด้วยแรงดันไฟฟ้าจ่ายไฟทั้งสองด้านตั้งแต่ 2.7 V ถึง 5.5 V ซึ่งให้ความเข้ากันได้กับระบบแรงดันไฟฟ้าที่ต่ำกว่า รวมถึงเปิดใช้งานฟังก์ชันการแปลแรงดันไฟฟ้าข้ามสิ่งกีดขวางการแยกสัญญาณ นอกจากนี้ ADuM1200/ADuM1201 ยังให้ความผิดเพี้ยนของความกว้างพัลส์ต่ำ (และlt;3 ns สำหรับเกรด CR) และการจับคู่ช่องสัญญาณต่อช่องสัญญาณที่แน่นหนา (และlt;3 ns สำหรับเกรด CR) ซึ่งแตกต่างจากทางเลือกออปโตคัปเปลอร์อื่นๆ ตัวแยกสัญญาณ ADuM1200/ADuM1201 มีคุณสมบัติการรีเฟรชที่ได้รับการจดสิทธิบัตรซึ่งช่วยให้มั่นใจได้ถึงความถูกต้องของ dc ในกรณีที่ไม่มีการเปลี่ยนแปลงตรรกะอินพุตและระหว่างสภาวะการเปิด/ปิดเครื่อง

ADuM1200W และ ADuM1201W เป็นรุ่นเกรดยานยนต์ที่มีคุณสมบัติสำหรับการทำงานที่ 125°C ดูส่วนผลิตภัณฑ์ยานยนต์สำหรับข้อมูลเพิ่มเติม
