เราให้บริการโซลูชั่นครบวงจรจากโมดูลการสื่อสาร, เสาอากาศ, PCB, PCBA และส่วนประกอบทั้งหมดสำหรับ PCB Bom
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| Function: | Step-Up, Step-Down | Output Configuration: | Positive or Negative |
|---|---|---|---|
| Topology: | Buck, Boost | Output Type: | Adjustable |
| Number of Outputs: | 1 |

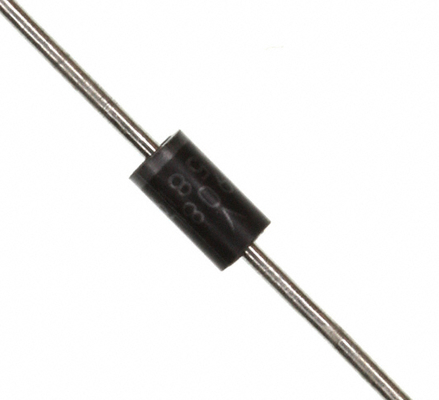

1N5819 ไดโอด Schottky 1A/40V Low VF (0.6V) การสลับที่รวดเร็ว ประสิทธิภาพสูง การสูญเสียพลังงานต่ำ แพ็คเกจ DO-41 ช่วง -65°C ถึง +125°C เหมาะสำหรับการป้องกันขั้วและการแปลง DC-DC
คุณสมบัติ
■ การสูญเสียการนำไฟฟ้าต่ำมาก
■ การสูญเสียการสลับที่เล็กน้อย
■ การสลับที่รวดเร็วเป็นพิเศษ
■ แรงดันไฟฟ้าตกคร่อมไปข้างหน้าต่ำ
■ ระบุความสามารถในการเกิดอวาแลนซ์
คำอธิบาย
ตัวเรียงกระแส Schottky กำลังไฟแบบ Axial เหมาะสำหรับแหล่งจ่ายไฟแบบสวิตชิ่งโหมดและตัวแปลง DC เป็น DC ความถี่สูง บรรจุใน DO-41 อุปกรณ์เหล่านี้มีวัตถุประสงค์เพื่อใช้ในอินเวอร์เตอร์แรงดันไฟฟ้าต่ำ ความถี่สูง ฟรีวีลลิ่ง การป้องกันขั้ว และเครื่องชาร์จแบตเตอรี่ขนาดเล็ก
การใช้งาน
วงจรป้องกันพลังงาน
การป้องกันขั้วย้อนกลับ: ใช้ลักษณะ VF ต่ำเพื่อป้องกันความเสียหายจากกระแสไฟย้อนกลับ
ไดโอดฟรีวีลลิ่งในแหล่งจ่ายไฟแบบสวิตชิ่ง: ให้เส้นทางส่งกลับกระแสไฟที่มีประสิทธิภาพในตัวแปลง DC.C
วงจร Power OR-ing: ช่วยให้สามารถสลับระหว่างอินพุตพลังงานหลายรายการได้อย่างราบรื่น
ระบบแปลง DC-DC
การแก้ไขเอาต์พุตในตัวแปลงบั๊ก
การป้องกันอินพุตในตัวแปลงบูสต์
การแก้ไขในแหล่งจ่ายไฟแบบสวิตชิ่งความถี่สูง (>100kHz)
ระบบพลังงานแสงอาทิตย์/แบตเตอรี่
การป้องกันการป้อนกลับสำหรับแผง PV
การป้องกันการเชื่อมต่อย้อนกลับในการชาร์จแบตเตอรี่
การแยกแบตเตอรี่ในอุปกรณ์พกพา
การควบคุมอุตสาหกรรม
การป้องกัน Flyback สำหรับรีเลย์/โซลินอยด์
ไดโอดฟรีวีลลิ่งในวงจรขับเคลื่อนมอเตอร์
การป้องกันพอร์ต PLC l/0
อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค
วงจรชาร์จสำหรับอุปกรณ์พกพา
การแก้ไขในแหล่งจ่ายไฟไดรเวอร์ LED
การป้องกันอินพุตสำหรับตัวควบคุม LDO
อุปกรณ์อิเล็กทรอนิกส์ยานยนต์
การแก้ไขในเครื่องชาร์จยานยนต์
การป้องกันพลังงานสำหรับระบบเครื่องเสียงรถยนต์
การป้องกันขั้วย้อนกลับสำหรับอุปกรณ์ยานยนต์ 12V/24V
ข้อมูล
|
หมวดหมู่
|
|
|
|
ผู้ผลิต
|
|
|
|
ซีรีส์
|
-
|
|
|
บรรจุภัณฑ์
|
Cut Tape (CT)
Tape & Box (TB)
|
|
|
สถานะชิ้นส่วน
|
ใช้งานอยู่
|
|
|
เทคโนโลยี
|
|
|
|
แรงดันไฟฟ้า - DC ย้อนกลับ (Vr) (สูงสุด)
|
40 V
|
|
|
กระแสไฟ - เฉลี่ยแก้ไข (Io)
|
1A
|
|
|
แรงดันไฟฟ้า - ไปข้างหน้า (Vf) (สูงสุด) @ If
|
550 mV @ 1 A
|
|
|
ความเร็ว
|
การกู้คืนที่รวดเร็ว = 200mA (Io)
|
|
|
กระแสไฟ - การรั่วไหลย้อนกลับ @ Vr
|
500 µA @ 40 V
|
|
|
ความจุ @ Vr, F
|
-
|
|
|
ประเภทการติดตั้ง
|
|
|
|
แพ็คเกจ / เคส
|
|
|
|
แพ็คเกจอุปกรณ์ซัพพลายเออร์
|
DO-41
|
|
|
อุณหภูมิในการทำงาน - รอยต่อ
|
150°C (สูงสุด)
|
|
|
หมายเลขผลิตภัณฑ์พื้นฐาน
|
การวาด
