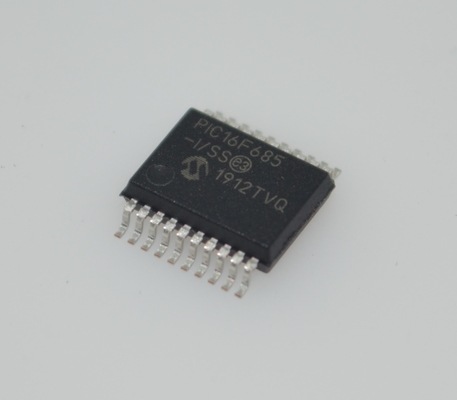

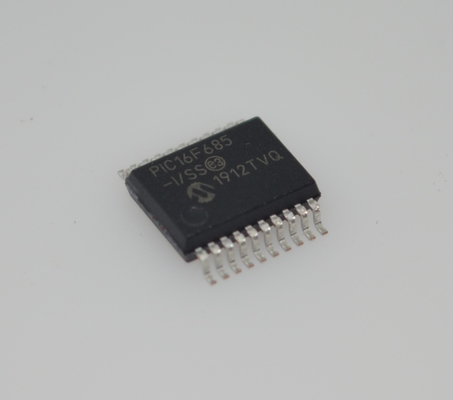

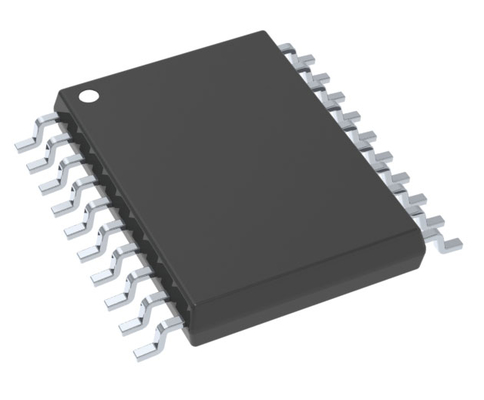

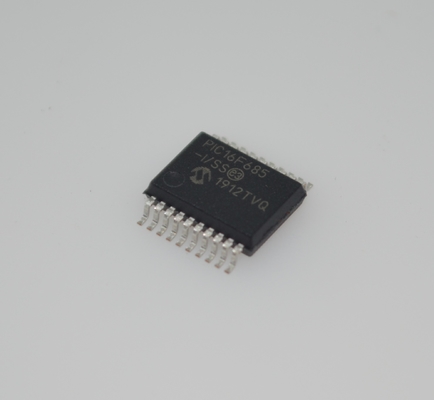

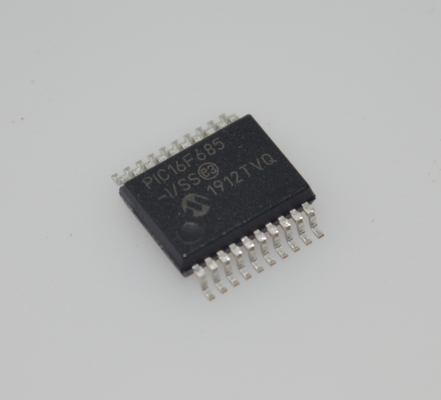

PIC16F685-I/SS 8-bit Flash MCU 20MHz ความเร็ว 3.5KB ความจํา 256B EEPROM 12x10-bit ADC 25 I/O Pins Wide 2.0-5.5V Range อุตสาหกรรม -40°C ถึง +85°C SSOP-20 Package สําหรับการควบคุมที่ฝัง

PIC16F685-I/SS MCU แฟลช 8 บิต 20MHz ความเร็ว 3.5KB หน่วยความจำ 256B EEPROM 12x10 บิต ADC 25 ขา I/O ช่วงกว้าง 2.0-5.5V อุตสาหกรรม -40anddeg;C ถึง +85anddeg;C แพ็คเกจ SSOP-20 สำหรับการควบคุมแบบฝังตัว

andnbsp;

CPU RiSC ประสิทธิภาพสูง

มีเพียง 35 คำสั่งให้เรียนรู้:

andnbsp;-คำสั่งวงจรเดียวทั้งหมด ยกเว้นสาขา

ความเร็วในการทำงาน:
andnbsp;-อินพุตออสซิลเลเตอร์/นาฬิกา DC-20 MHz

andnbsp;-รอบคำสั่ง DC-200 ns

ความสามารถในการขัดจังหวะ

ฮาร์ดแวร์สแต็ก 8 ระดับ

โหมดการระบุตำแหน่งโดยตรง อ้อม และสัมพัทธ์

andnbsp;

คุณสมบัติพิเศษของไมโครคอนโทรลเลอร์

ออสซิลเลเตอร์ภายในที่มีความแม่นยำ:

andnbsp; ปรับเทียบจากโรงงานถึง + 1%

andnbsp; ช่วงความถี่ที่เลือกได้ด้วยซอฟต์แวร์ตั้งแต่ 8 MHz ถึง 32 kHz
andnbsp; ปรับแต่งได้ด้วยซอฟต์แวร์

andnbsp; โหมดเริ่มต้นใช้งานสองความเร็ว

andnbsp; ตรวจจับความล้มเหลวของคริสตัลสำหรับแอปพลิเคชันที่สำคัญ

andnbsp; การสลับโหมดนาฬิการะหว่างการทำงานเพื่อประหยัดพลังงาน

โหมดสลีปประหยัดพลังงาน

ช่วงแรงดันไฟฟ้าในการทำงานกว้าง (2.0V-5.5V)

ช่วงอุณหภูมิอุตสาหกรรมและขยาย

การรีเซ็ตเมื่อเปิดเครื่อง (POR)

ตัวจับเวลาเปิดเครื่อง (PWRTE) และตัวจับเวลาเริ่มต้นออสซิลเลเตอร์ (OST)

การรีเซ็ตไฟตก (BOR) พร้อมตัวเลือกการควบคุมซอฟต์แวร์

ตัวจับเวลา Watchdog กระแสไฟต่ำขั้นสูง (WDT) พร้อมออสซิลเลเตอร์บนชิป (เลือกได้ด้วยซอฟต์แวร์ 268 วินาทีเล็กน้อยพร้อมตัวแบ่งล่วงหน้าเต็มรูปแบบ) พร้อมเปิดใช้งานซอฟต์แวร์

ขาอินพุต/มาสเตอร์เคลียร์แบบมัลติเพล็กซ์

การป้องกันโค้ดที่ตั้งโปรแกรมได้

เซลล์ Flash/EEPROM ที่มีความทนทานสูง:

andnbsp; ความทนทานของแฟลชเขียน 100,000 ครั้ง

andnbsp; ความทนทานของ EEPROM เขียน 1,000,000 ครั้ง

andnbsp; การเก็บรักษา Flash/Data EEPROM:>40 ปี

โมดูล USART ขั้นสูง:

andnbsp; รองรับ RS-485, RS-232 และ LIN 2.0

andnbsp; ตรวจจับอัตโนมัติ Baud

andnbsp; ปลุกอัตโนมัติเมื่อเริ่มต้นบิต

andnbsp;

คุณสมบัติประหยัดพลังงาน
กระแสไฟสแตนด์บาย:

andnbsp; 50 nA @ 2.0V, ทั่วไป

กระแสไฟในการทำงาน:

andnbsp; 11 andmu;A @ 32 kHz, 2.0V, ทั่วไป

andnbsp; 220 andmu;A @ 4 MHz, 2.0V, ทั่วไป

กระแสไฟตัวจับเวลา Watchdog:

andnbsp; -<1 andmu;A @ 2.0V, ทั่วไป

andnbsp;

คุณสมบัติอุปกรณ์ต่อพ่วง

17 ขา 1/0 และ 1 ขาอินพุตเท่านั้น:

andnbsp; แหล่ง/ซิงก์กระแสไฟสูงสำหรับการขับเคลื่อน LED โดยตรง

andnbsp; ขา Interrupt-on-Change

andnbsp; ตัวดึงขึ้นอ่อนที่ตั้งโปรแกรมได้เป็นรายบุคคล

andnbsp; การปลุกพลังงานต่ำพิเศษ (ULPWU)

โมดูลเปรียบเทียบแบบอะนาล็อกพร้อม:

andnbsp; ตัวเปรียบเทียบแบบอะนาล็อกสองตัว

andnbsp; โมดูลอ้างอิงแรงดันไฟฟ้าบนชิปที่ตั้งโปรแกรมได้ (CVREF) (% ของ VDD)

andnbsp; อินพุตและเอาต์พุตตัวเปรียบเทียบเข้าถึงได้ภายนอก
andnbsp; โหมด SR Latch
andnbsp; Timer 1 Gate Sync Latch
andnbsp; VREF 0.6V คงที่

ตัวแปลง A/D:
andnbsp; ความละเอียด 10 บิตและ 12 ช่อง

Timer0: ตัวจับเวลา/ตัวนับ 8 บิตพร้อมตัวแบ่งล่วงหน้า 8 บิตที่ตั้งโปรแกรมได้

Timer1 ขั้นสูง:

andnbsp; ตัวจับเวลา/ตัวนับ 16 บิตพร้อมตัวแบ่งล่วงหน้า

andnbsp; External Timer1 Gate (เปิดใช้งานการนับ)

andnbsp; ตัวเลือกในการใช้ OSC1 และ OSC2 ในโหมด LP เป็นออสซิลเลเตอร์ Timer1 หากเลือกโหมด lNTOSC
Timer2: ตัวจับเวลา/ตัวนับ 8 บิตพร้อมรีจิสเตอร์ Period 8 บิต, ตัวแบ่งล่วงหน้า และตัวแบ่งหลัง

โมดูล Capture, Compare, PWM+ ขั้นสูง:

andnbsp; Capture 16 บิต, ความละเอียดสูงสุด 12.5 ns

andnbsp; เปรียบเทียบ, ความละเอียดสูงสุด 200 ns

andnbsp; PWM 10 บิตพร้อม 1, 2 หรือ 4 ช่องสัญญาณเอาต์พุต, ตั้งโปรแกรมได้ "dead time", ความถี่สูงสุด 20 kHZ
andnbsp; การควบคุมการนำทางเอาต์พุต PWM

พอร์ต Serial แบบซิงโครนัส (SSP):

andnbsp; โหมด SPl (Master และ Slave)

andnbsp;

ข้อมูล

andnbsp;

การวาดภาพ
