รายละเอียดสินค้า:
การชำระเงิน:
|
| หน้าที่: | สเต็ปอัพ สเต็ปดาวน์ | การตั้งค่าผลิต: | บวกหรือลบ |
|---|---|---|---|
| โทโพโลยี: | บัค, บูสท์ | ประเภทผลิต: | ปรับได้ |
| จำนวนเอาต์พุต: | 1 | ||
| เน้น: | MIFARE RFID/NFC Reader IC,MFRC52202HN1 RFID/NFC Reader IC,MFRC52202HN1 |
||

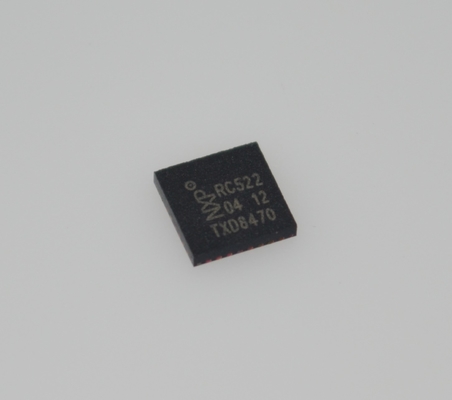

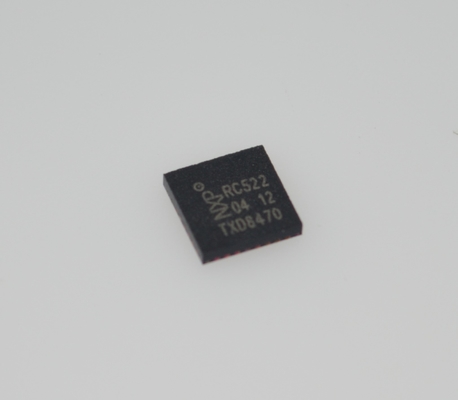

MFRC52202HN1 IC เครื่องอ่าน/เขียน RFID/NFC 13.56MHz พร้อมรองรับ ISO 14443A/MIFARE อินเทอร์เฟซ SPI/I2C/UART, ระยะ 10 ซม., โหมดพลังงานต่ำ ป้องกันการชนกัน และแพ็คเกจ HVQFN32 ขนาดกะทัดรัดสำหรับระบบรักษาความปลอดภัย
และnbsp;
คุณสมบัติและประโยชน์
วงจรอะนาล็อกแบบบูรณาการสูงเพื่อแยกสัญญาณและถอดรหัสการตอบสนอง
ไดรเวอร์เอาต์พุตแบบบัฟเฟอร์สำหรับการเชื่อมต่อเสาอากาศโดยมีส่วนประกอบภายนอกน้อยที่สุด
รองรับ ISO/IEC 14443 A/MIFARE และ NTAG
ระยะการทำงานทั่วไปในโหมดอ่าน/เขียนสูงสุด 50 มม. ขึ้นอยู่กับขนาดและปรับแต่งเสาอากาศ
รองรับการเข้ารหัส MF1xxS20, MF1xxS70 และ MF1xxS50 ในโหมดอ่าน/เขียน
รองรับการสื่อสารความเร็วในการถ่ายโอนที่สูงขึ้น ISO/IEC 14443 A สูงสุด 848 kBd
รองรับ MFIN/MFOUT
แหล่งจ่ายไฟภายในเพิ่มเติมไปยัง IC สมาร์ทการ์ดที่เชื่อมต่อผ่าน MFIN/MFOUT
อินเทอร์เฟซโฮสต์ที่รองรับ
SPI สูงสุด 10 Mbit/s
อินเทอร์เฟซ I2C-bus สูงสุด 400 kBd ในโหมด Fast, สูงสุด 3400 kBd ในโหมด High-speed
RS232 Serial UART สูงสุด 1228.8 kBd โดยมีระดับแรงดันไฟฟ้าขึ้นอยู่กับแหล่งจ่ายไฟพิน
บัฟเฟอร์ FIFO จัดการการส่งและรับ 64 ไบต์
โหมดการขัดจังหวะที่ยืดหยุ่น
รีเซ็ตฮาร์ดพร้อมฟังก์ชันพลังงานต่ำ
โหมดปิดเครื่องด้วยซอฟต์แวร์
ตัวจับเวลาที่ตั้งโปรแกรมได้
ออสซิลเลเตอร์ภายในสำหรับการเชื่อมต่อกับคริสตัลควอตซ์ 27.12 MHz
แหล่งจ่ายไฟ 2.5 V ถึง 3.3 V
ตัวประมวลผลร่วม CRC
พิน I/O ที่ตั้งโปรแกรมได้
การทดสอบตัวเองภายใน
และnbsp;
บทนำ
ความแตกต่างระหว่างเวอร์ชัน 1.0 และ 2.0
MFRC522 มีให้เลือกสองเวอร์ชัน:
และbull; MFRC52201HN1 ต่อไปนี้เรียกว่าเวอร์ชัน 1.0 และ
และbull; MFRC52202HN1 ต่อไปนี้เรียกว่าเวอร์ชัน 2.0
MFRC522 เวอร์ชัน 2.0 เข้ากันได้กับเวอร์ชัน 1.0 อย่างสมบูรณ์และยังให้คุณสมบัติและการปรับปรุงเพิ่มเติมดังต่อไปนี้:
และbull; เพิ่มเสถียรภาพของ IC เครื่องอ่านในสภาวะที่ยากลำบาก
และbull; ตัวหารล่วงหน้าของตัวจับเวลาเพิ่มเติม ดูส่วน 8.5
และbull; การจัดการ CRC ที่ถูกต้องเมื่อตั้งค่า RX Multiple เป็น 1
เอกสารข้อมูลเวอร์ชันนี้ครอบคลุมทั้งสองเวอร์ชันของ MFRC522 และอธิบายความแตกต่างระหว่างเวอร์ชันต่างๆ หากเกี่ยวข้อง
และnbsp;
คำอธิบายทั่วไป
MFRC522 เป็น IC เครื่องอ่าน/เขียนแบบบูรณาการสูงสำหรับการสื่อสารแบบไร้สัมผัสที่ 13.56 MHz เครื่องอ่าน MFRC522 รองรับ ISO/IEC 14443 A/MIFARE และ NTAG เครื่องส่งสัญญาณภายในของ MFRC522 สามารถขับเคลื่อนเสาอากาศเครื่องอ่าน/เขียนที่ออกแบบมาเพื่อสื่อสารกับ ISO/IEC 14443 A/MIFARE การ์ดและทรานสปอนเดอร์โดยไม่มีวงจรแอคทีฟเพิ่มเติม โมดูลรับสัญญาณให้การใช้งานที่แข็งแกร่งและมีประสิทธิภาพสำหรับการแยกสัญญาณและถอดรหัสสัญญาณจากการ์ดและทรานสปอนเดอร์ที่เข้ากันได้กับ ISO/IEC 14443 A/MIFARE โมดูลดิจิทัลจัดการการจัดเฟรม ISO/IEC 14443 A และฟังก์ชันการตรวจจับข้อผิดพลาด (พาริตีและ CRC) ทั้งหมด MFRC522 รองรับผลิตภัณฑ์ MF1xxS20, MF1xxS70 และ MF1xxS50 MFRC522 รองรับการสื่อสารแบบไร้สัมผัสและใช้ความเร็วในการถ่ายโอน MIFARE ที่สูงขึ้นสูงสุด 848 kBd ในทั้งสองทิศทาง
และnbsp;
ข้อมูล
|
หมวดหมู่
|
และnbsp;
|
|
|
ผู้ผลิต
|
NXP USA Inc.
|
และnbsp;
|
|
ซีรีส์
|
และnbsp;
|
|
|
บรรจุภัณฑ์
|
ถาด
|
และnbsp;
|
|
สถานะชิ้นส่วน
|
ใช้งานอยู่
|
และnbsp;
|
|
ประเภท
|
เครื่องอ่าน RFID
|
และnbsp;
|
|
ความถี่
|
13.56MHz
|
และnbsp;
|
|
มาตรฐาน
|
ISO 14443, MIFARE
|
และnbsp;
|
|
อินเทอร์เฟซ
|
I2C, SPI, UART
|
และnbsp;
|
|
แรงดันไฟฟ้า - แหล่งจ่าย
|
2.5V ~ 3.3V
|
และnbsp;
|
|
อุณหภูมิในการทำงาน
|
-25anddeg;C ~ 85anddeg;C
|
และnbsp;
|
|
ประเภทการติดตั้ง
|
ติดตั้งบนพื้นผิว
|
และnbsp;
|
|
แพ็คเกจ / เคส
|
32-VFQFN Exposed Pad
|
และnbsp;
|
|
แพ็คเกจอุปกรณ์ซัพพลายเออร์
|
32-HVQFN (5x5)
|
และnbsp;
|
|
หมายเลขผลิตภัณฑ์พื้นฐาน
|
และnbsp;
และnbsp;
ภาพวาด
