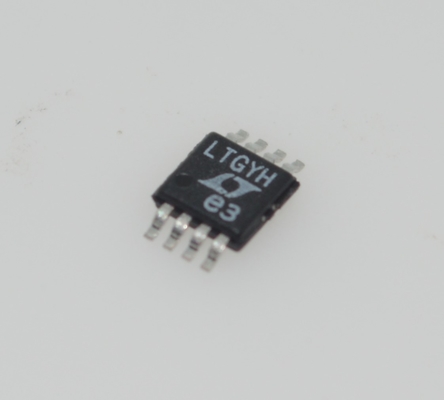

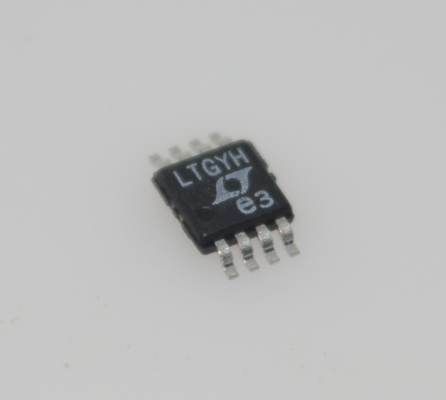

LT6657AHMS8-5 ความแม่นยํา 5V ความดันอ้างอิงกับ Ultra-Low 2ppm/°C Drift 0.05% ความแม่นยําเบื้องต้น 10mA Output Wide 2.7V-36V Supply เสียงต่ําและ MSOP-8 Package สําหรับการใช้งานระดับสูง

LT6657AHMS8-5 การอ้างอิงแรงดันไฟฟ้า 5V ความแม่นยำสูง พร้อมค่าเบี่ยงเบนต่ำพิเศษ 2ppm/°C ความแม่นยำเริ่มต้น 0.05% เอาต์พุต 10mA ช่วงจ่ายไฟกว้าง 2.7V-36V สัญญาณรบกวนต่ำ และแพ็คเกจ MSOP-8 สำหรับการใช้งานระดับสูง

คุณสมบัติ

ค่าเบี่ยงเบนต่ำ

   เกรด A: สูงสุด 1.5ppm/°C

   เกรด B: สูงสุด 3ppm/°C

สัญญาณรบกวนต่ำ:

   0.5ppmP-P (0.1Hz ถึง 10Hz)

   0.8ppmRMS (10Hz ถึง 1kHz)

ช่วงจ่ายไฟกว้างถึง 40V

จ่ายและรับกระแสไฟ 10mA ขั้นต่ำ

การควบคุมสาย: 0.2ppm/V

การควบคุมโหลด: 2µV/mA

การป้องกันไฟย้อนกลับ

การป้องกันเอาต์พุตย้อนกลับ

การปิดเครื่องใช้พลังงานต่ำ: <4µA สูงสุด

ไฟเลี้ยงขั้นต่ำ 1.5V สำหรับตัวเลือก 1.25V

การป้องกันความร้อน

สามารถทำงานในโหมดชัตน์

กำหนดค่าเป็นการอ้างอิงเชิงลบได้

ตัวเลือกแรงดันไฟฟ้าเอาต์พุตที่มี: 1.25V, 2.5V, 3V, 4.096V, 5V

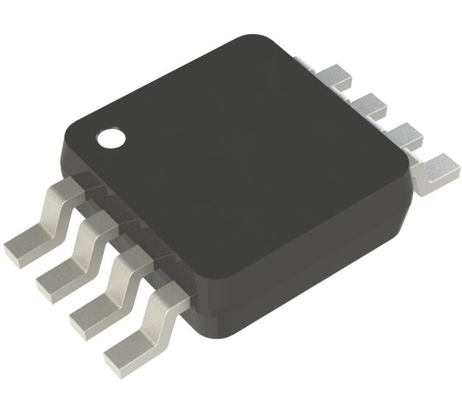

แพ็คเกจ MSOP-8

การใช้งาน

อุตสาหกรรมอุณหภูมิสูง

ระบบการได้มาซึ่งข้อมูลความละเอียดสูง

เครื่องมือวัดและควบคุมกระบวนการ

การควบคุมและตรวจสอบยานยนต์

อุปกรณ์ทางการแพทย์

การอ้างอิงแรงดันไฟฟ้าแบบชัตน์และเชิงลบ

คำอธิบาย

LT®6657 เป็นการอ้างอิงแรงดันไฟฟ้าความแม่นยำสูงที่รวมเอาลักษณะการทำงานที่แข็งแกร่งเข้ากับค่าเบี่ยงเบนต่ำพิเศษและสัญญาณรบกวนต่ำ ด้วยการชดเชยความโค้งขั้นสูง การอ้างอิงแบนด์แกปนี้จึงได้ค่าเบี่ยงเบน 1.5ppm/°C พร้อมพฤติกรรมตามอุณหภูมิที่คาดการณ์ได้ และความแม่นยำของแรงดันไฟฟ้าเริ่มต้น 0.1% นอกจากนี้ยังมีสัญญาณรบกวน 0.5ppmP-P และฮิสเทรีซิสการหมุนเวียนของอุณหภูมิต่ำมาก

LT6657 เป็นการอ้างอิงแบบ low dropout ที่สามารถจ่ายไฟได้ต่ำถึง 50mV เหนือแรงดันไฟฟ้าเอาต์พุต สูงสุด 40V เอาต์พุตที่มีบัฟเฟอร์รองรับไดรฟ์เอาต์พุต ±10mA พร้อมอิมพีแดนซ์เอาต์พุตต่ำและการควบคุมโหลดที่แม่นยำ ความสามารถในการรับกระแสไฟสูงช่วยให้ทำงานเป็นการอ้างอิงแรงดันไฟฟ้าเชิงลบได้ด้วยความแม่นยำเช่นเดียวกับการอ้างอิงเชิงบวก ชิ้นส่วนนี้ปลอดภัยภายใต้สภาวะแบตเตอรี่ย้อนกลับ และมีการป้องกันกระแสไฟเมื่อเอาต์พุตลัดวงจรและการปิดเครื่องด้วยความร้อนสำหรับสภาวะโอเวอร์โหลด มีการปิดเครื่องเพื่อให้สามารถลดพลังงานได้ในขณะที่เปิดใช้งานการเปิดเครื่องอย่างรวดเร็ว

LT6657 ได้รับการระบุอย่างครบถ้วนในช่วงอุณหภูมิ –40°C ถึง 125°C มีจำหน่ายในแพ็คเกจ MSOP แบบ 8 ขา

ข้อมูล

การวาด

แนะนำว่าในการวัดแรงดันไฟฟ้าเอาต์พุตเป็นเวลา 10 วินาที อย่างน้อยครึ่งหนึ่งของการสังเกตการณ์ควรมีค่าสูงสุดถึงค่าสูงสุดที่ต่ำกว่าตัวเลขนี้ ตัวอย่างเช่น LT6657-2.5 วัดได้น้อยกว่า 0.5ppmP-P ในอย่างน้อย 50% ของการสังเกตการณ์ 10 วินาที ดังที่กล่าวมาข้างต้น การกระจายทางสถิติของสัญญาณรบกวนเป็นเช่นนั้น หากสังเกตเป็นเวลานาน ข้อผิดพลาดสูงสุดในแรงดันไฟฟ้าเอาต์พุตเนื่องจากสัญญาณรบกวนอาจมีขนาดใหญ่กว่าที่สังเกตได้ในช่วงเวลาที่สั้นกว่า ข้อผิดพลาดสูงสุดที่เป็นไปได้เนื่องจากสัญญาณรบกวนมักจะถูกประมาณโดยใช้ค่า RMS คูณด้วยค่า crest factor ที่ประมาณว่าอยู่ในช่วง 6 ถึง 8.4 ค่าสูงสุดที่เป็นไปได้นี้จะสังเกตได้ก็ต่อเมื่อแรงดันไฟฟ้าเอาต์พุตถูกวัดเป็นเวลานานมาก ดังนั้น นอกเหนือจากวิธีการทั่วไปแล้ว วิธีการวัดสัญญาณรบกวนที่ละเอียดกว่าได้ถูกนำมาใช้สำหรับ LT6657 (อธิบายโดยละเอียดใน AN124 ของ Linear Technology) ซึ่งช่วยให้ได้รับข้อมูลเพิ่มเติมจากผลลัพธ์ โดยเฉพาะอย่างยิ่ง วิธีการนี้จะระบุลักษณะของสัญญาณรบกวนในช่วงเวลาที่ยาวนานกว่าอย่างมาก ส่งผลให้ได้คำอธิบายที่สมบูรณ์ยิ่งขึ้นเกี่ยวกับสัญญาณรบกวนความถี่ต่ำ สัญญาณรบกวนอ้างอิงถูกวัดที่เอาต์พุตของวงจรที่แสดงในรูปที่ 15 ด้วยระบบ ADC/DVM จากนั้นคำนวณแรงดันไฟฟ้าสูงสุดถึงค่าสูงสุดเป็นเวลา 10
