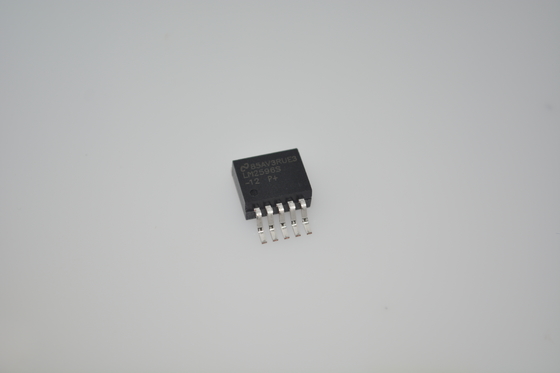

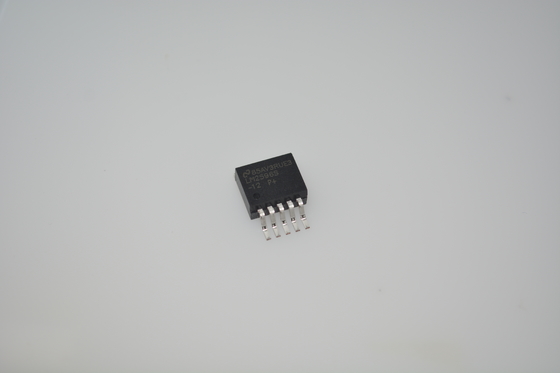

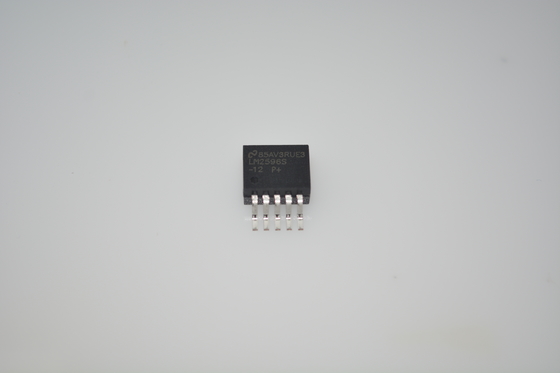

LM2596SX-12 12V 3A Step-Down Converter พร้อมอินทุ 4.5V-40V ที่กว้าง 80% ประสิทธิภาพ ปรับผลิต ป้องกันความร้อน ลดคลื่นและคอมแพค TO-263 Package สําหรับการควบคุมพลังงานที่น่าเชื่อถือ

LM2596SX-12 ตัวแปลงแรงดันไฟฟ้าแบบ Step-Down 12V 3A พร้อมอินพุตกว้าง 4.5V-40V ประสิทธิภาพ 80% เอาต์พุตปรับได้, การป้องกันความร้อน Ripple ต่ำ และแพ็คเกจ TO-263 ขนาดกะทัดรัดสำหรับการควบคุมพลังงานที่เชื่อถือได้

คุณสมบัติ

• ผลิตภัณฑ์ใหม่พร้อมจำหน่าย:andndash; LMR51430 4.5 ถึง 36-V, 3-A, ตัวแปลงซิงโครนัส 500-kHz และ 1.1 MHz

• เพื่อให้เข้าสู่ตลาดได้เร็วขึ้น:andndash; TLVM13630 3 ถึง 36-V, 3-A, โมดูลพลังงาน 200-kHz ถึง 2.2-MHz

• รุ่นเอาต์พุต 3.3-V, 5-V, 12-V และปรับได้

• ช่วงแรงดันไฟฟ้าเอาต์พุตแบบปรับได้: 1.2-V ถึง 37-V และplusmn;4% สูงสุดภายใต้สภาวะสายและโหลด

• มีจำหน่ายในแพ็คเกจ TO-220 และ TO-263

• กระแสโหลดเอาต์พุต 3-A

• ช่วงแรงดันไฟฟ้าอินพุตสูงสุด 40 V

• ต้องการส่วนประกอบภายนอกเพียงสี่ชิ้น

• ข้อมูลจำเพาะการควบคุมสายและโหลดที่ยอดเยี่ยม

• ออสซิลเลเตอร์ภายในความถี่คงที่ 150-kHz

• ความสามารถในการปิดระบบ TTL

• โหมดสแตนด์บายพลังงานต่ำ, IQ, โดยทั่วไป 80 และmu;A

• ประสิทธิภาพสูง

• ใช้ตัวเหนี่ยวนำมาตรฐานที่มีอยู่ทั่วไป

• การป้องกันการปิดระบบความร้อนและการจำกัดกระแส

• สร้างการออกแบบที่กำหนดเองโดยใช้ LM2596 ด้วย WEBENCHandreg; Power Designer

แอปพลิเคชัน

• เครื่องใช้ไฟฟ้า

• โครงสร้างพื้นฐานของกริด

• EPOS

• โฮมเธียเตอร์

คำอธิบาย

ชุด LM2596 ของตัวควบคุมเป็นวงจรรวมแบบโมโนลิธที่ให้ฟังก์ชันการทำงานทั้งหมดสำหรับตัวควบคุมการสลับแบบ step-down (buck) ซึ่งสามารถขับเคลื่อนโหลด 3-A ด้วยการควบคุมสายและโหลดที่ยอดเยี่ยม อุปกรณ์เหล่านี้มีจำหน่ายในแรงดันไฟฟ้าเอาต์พุตคงที่ 3.3 V, 5 V, 12 V และรุ่นเอาต์พุตที่ปรับได้

ตัวควบคุมเหล่านี้ต้องการส่วนประกอบภายนอกขั้นต่ำ ใช้งานง่ายและรวมถึงการชดเชยความถี่ภายในและออสซิลเลเตอร์ความถี่คงที่

ชุด LM2596 ทำงานที่ความถี่สวิตชิ่ง 150 kHz ดังนั้นจึงทำให้ส่วนประกอบตัวกรองมีขนาดเล็กลงกว่าที่อาจจำเป็นสำหรับตัวควบคุมการสวิตชิ่งความถี่ต่ำกว่า มีจำหน่ายในแพ็คเกจ TO-220 5 พินมาตรฐานพร้อมตัวเลือกการโค้งงอของตะกั่วที่แตกต่างกันหลายแบบ และแพ็คเกจติดตั้งบนพื้นผิว TO-263 5 พิน

ข้อมูล

ภาพวาด
