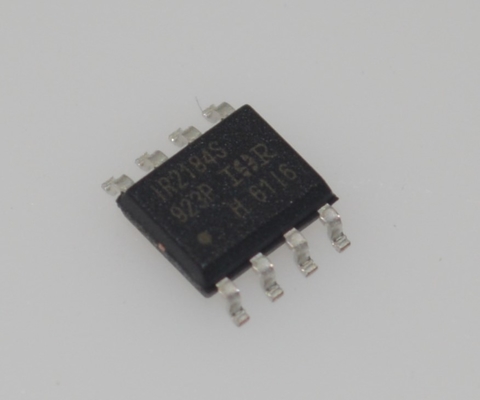

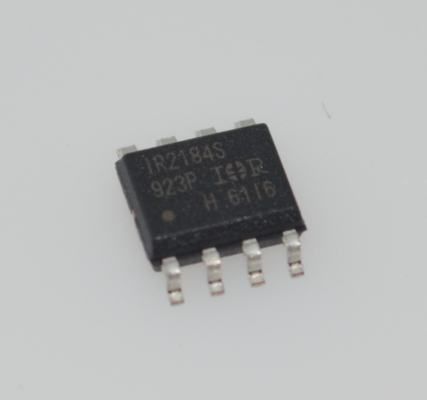

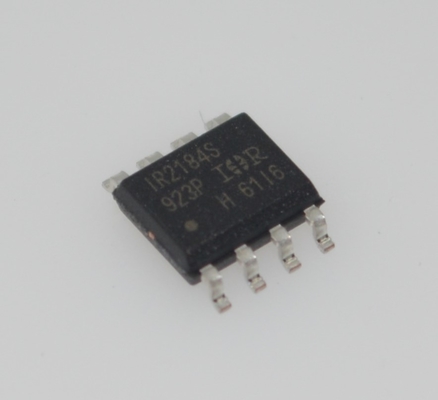

IR2184STRPBF 600V ไฮ / ต่ําด้านขับขี่ 1.9A ผลิตสูงสุด การสลับไว UVLO การป้องกัน Compact SOIC-8 แพ็คเกจสําหรับเครื่องขับขี่มอเตอร์และอัมเปอร์เตอร์
และnbsp
ลักษณะ
andbull;ช่องทางลอยที่ออกแบบมาสําหรับการทํางานแบบ bootstrap ใช้งานได้อย่างเต็มที่ถึง +600V ทนทานต่อแรงดันข้ามลบ dV/dt
andbull;Gate drive ระยะไฟฟ้าจาก 10 ถึง 20V
andbull;lockout undervoltage สําหรับช่องทางทั้งสอง
และวัว3.3V และ 5V กลยุทธ์การเข้าที่เข้ากันได้
andbull; matched propagation delay for both channels (ความช้าในการแพร่หลายที่ตรงกันสําหรับช่องทางทั้งสอง)
และ bull; โลจิกและพลังงานพื้น +/- 5V offset.
andbull; lower di/dt gate driver สําหรับความคุ้มกันเสียงที่ดีกว่า
andbull; ความสามารถของกระแสไฟฟ้าออก / ซิง 1.4A/1.8A
andbull;ยังมีบริการฟรี LEAD (PbF)
และnbsp
คําอธิบาย
IR2184 ((4) ((S) เป็นแรงดันสูง, ความเร็วสูงพลังงาน MOSFET และ IGBT คนขับที่มีการขึ้นอยู่กับสูงและล่างด้านที่อ้างอิงช่องทางออกเทคโนโลยี HVIC และ CMOS ที่ป้องกันการล็อคได้ทําให้การก่อสร้างแบบโมโนลิธที่แข็งแรง. ทางเข้าโลจิกมีความสอดคล้องกับการออกแบบ CMOS หรือ LSTTL มาตรฐาน, ลดลงไปยัง 3.3V โลจิก.ช่องลอยสามารถนําไปใช้ในการขับเคลื่อน N-ช่องพลังงาน MOSFET หรือ IGBT ในระบบด้านสูงที่ทํางานถึง 600 โวลต์.
และnbsp
การใช้งาน
ระบบขับเคลื่อนมอเตอร์
เครื่องขับเคลื่อนมอเตอร์ DC (BLDC) ที่ไม่มีแปรง
การควบคุมเครื่องยนต์ซินโครโนสด้วยแม่เหล็กถาวร (PMSM)
ระบบขับเคลื่อน servo อุตสาหกรรม
อุปกรณ์แปลงพลังงาน
เครื่องไฟฟ้าสวิตช์โหมดความถี่สูง (SMPS)
อินเวอร์เตอร์ DC-AC (การใช้งานพลังแสงอาทิตย์/UP)
เครื่องแปลงพลังงานเสียง
อัตโนมัติอุตสาหกรรม
เครื่องขับเคลื่อนแขนหุ่นยนต์อุตสาหกรรม
การควบคุมสปินด์ของเครื่องมือ CNC
การควบคุมมอเตอร์สายการผลิตแบบอัตโนมัติ
รถพลังงานใหม่
เครื่องควบคุมมอเตอร์รถไฟฟ้า
เครื่องชาร์จบนเครื่อง (OBC)
ระบบการขับเคลื่อนไฟฟ้า
เครื่องใช้ในบ้าน
เครื่องขับเคลื่อนเครื่องปรับอากาศอินเวอร์เตอร์
การควบคุมมอเตอร์ของเครื่องซักผ้าระดับสูง
โมดูลพลังงานของอุปกรณ์ฉลาด
และnbsp
ข้อมูล
|
ประเภท
|
และnbsp
|
|
|
ผู้ผลิต
|
อินฟินิออน เทคโนโลยี
|
และnbsp
|
|
ซีรี่ย์
|
-
|
และnbsp
|
|
การบรรจุ
|
เทปและลวด (TR)
เทปตัด (CT)
Digi-Reelandreg;
|
และnbsp
และnbsp
และnbsp
|
|
สถานะของส่วน
|
กิจกรรม
|
และnbsp
|
|
DigiKey สามารถเขียนโปรแกรมได้
|
ไม่ยืนยัน
|
และnbsp
|
|
การตั้งค่าแบบขับเคลื่อน
|
ครึ่งสะพาน
|
และnbsp
|
|
ประเภทช่อง
|
ซินครอน
|
และnbsp
|
|
จํานวนคนขับ
|
2
|
และnbsp
|
|
ประเภทประตู
|
IGBT, MOSFET (ช่อง N)
|
และnbsp
|
|
โลเตจ - การให้บริการ
|
10V ~ 20V
|
และnbsp
|
|
โลจิกวอลเตจ - VIL, VIH
|
0.8V, 2.7V
|
และnbsp
|
|
กระแสไฟฟ้า - ผลิตสูงสุด (แหล่ง, ซิงค์)
|
1.9A, 2.3A
|
และnbsp
|
|
ประเภท input
|
ไม่พลิก
|
และnbsp
|
|
ความดันด้านสูง - แม็กซ์ (Bootstrap)
|
600 วอลต์
|
และnbsp
|
|
เวลาขึ้น / ลง (ชนิด)
|
40 น, 20 น
|
และnbsp
|
|
อุณหภูมิการทํางาน
|
-40 °C ~ 150 °C (TJ)
|
และnbsp
|
|
ประเภทการติดตั้ง
|
การติดตั้งพื้นผิว
|
และnbsp
|
|
กล่อง / กระเป๋า
|
8-SOIC (0.154andquot;, ความกว้าง 3.90mm)
|
และnbsp
|
|
แพ็คเกจอุปกรณ์ของผู้จําหน่าย
|
8-SOIC
|
และnbsp
|
|
เลขสินค้าพื้นฐาน
|
และnbsp
การวาด
