เราให้บริการโซลูชั่นครบวงจรจากโมดูลการสื่อสาร, เสาอากาศ, PCB, PCBA และส่วนประกอบทั้งหมดสำหรับ PCB Bom
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| หน้าที่: | สเต็ปอัพ สเต็ปดาวน์ | การตั้งค่าผลิต: | บวกหรือลบ |
|---|---|---|---|
| โทโพโลยี: | บัค, บูสท์ | ประเภทผลิต: | ปรับได้ |
| จำนวนเอาต์พุต: | 1 | ||
| เน้น: | IR2104STRPBF ผู้ขับรถครึ่งสะพาน,การป้องกัน UVLO หมุนครึ่งสะพาน,SOIC-8 ไฮโวลเตชั่นครึ่งสะพาน |
||

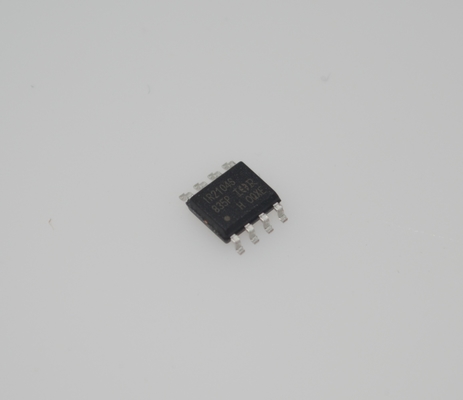

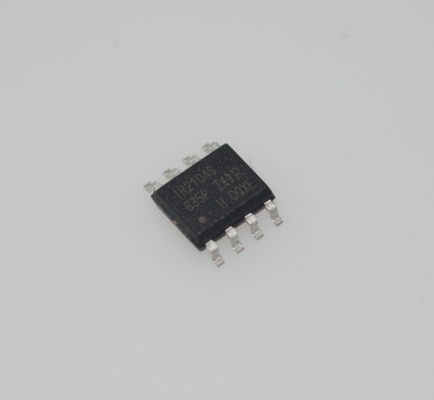

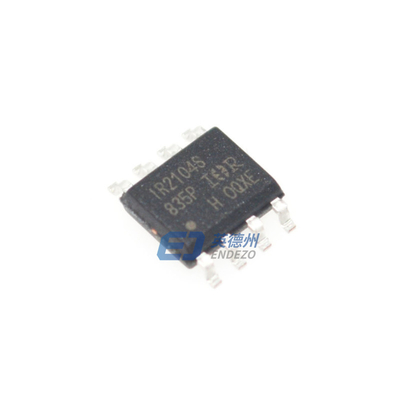

IR2104STRPBF ไดรเวอร์ Half-Bridge แรงดันไฟฟ้าสูงพร้อมพิกัด 600V เอาต์พุต 200mA สวิตชิ่งเร็ว กระแสไฟนิ่งต่ำ แพ็คเกจ SOIC-8 ที่แข็งแกร่ง และการป้องกัน UVLO
และnbsp;
และnbsp;คุณสมบัติ
และbull; ช่องสัญญาณแบบลอยตัวออกแบบมาสำหรับการทำงานแบบบูตสแตรป
และnbsp; และnbsp;ใช้งานได้เต็มที่ถึง +600V
และnbsp; และnbsp;ทนต่อแรงดันไฟฟ้าชั่วคราวเชิงลบ
และnbsp; และnbsp;dV/dt immune
และbull; ช่วงการจ่ายไฟของเกทไดรฟ์ตั้งแต่ 10 ถึง 20V
และbull; การล็อกเอาต์แรงดันไฟฟ้าต่ำ
และbull; เข้ากันได้กับลอจิกอินพุต 3.3V, 5V และ 15V
และbull; ลอจิกป้องกันการนำกระแสข้าม
และbull; ตั้งค่า deadtime ภายใน
และbull; เอาต์พุตด้านสูงอยู่ในเฟสกับอินพุต
และbull; อินพุตปิดเครื่องจะปิดทั้งสองช่องสัญญาณ
และbull; ความล่าช้าในการขยายพันธุ์ที่ตรงกันสำหรับทั้งสองช่องสัญญาณ
และbull; มีจำหน่าย LEAD-FREE
และnbsp;
คำอธิบาย
IR2104(S) เป็นไดรเวอร์ MOSFET และ IGBT กำลังไฟฟ้าแรงดันสูง ความเร็วสูง พร้อมช่องสัญญาณเอาต์พุตอ้างอิงด้านสูงและด้านต่ำที่เป็นอิสระ เทคโนโลยี HVIC และ CMOS ที่ทนต่อการล็อกทำให้สามารถสร้างแบบโมโนลิธที่แข็งแกร่งได้ อินพุตลอจิกเข้ากันได้กับเอาต์พุต CMOS หรือ LSTTL มาตรฐาน ลงไปถึงลอจิก 3.3V ไดรเวอร์เอาต์พุตมีสเตจบัฟเฟอร์กระแสพัลส์สูงที่ออกแบบมาเพื่อลดการนำกระแสข้ามของไดรเวอร์ ช่องสัญญาณแบบลอยตัวสามารถใช้เพื่อขับเคลื่อน MOSFET หรือ IGBT กำลังไฟ N-channel ในการกำหนดค่าด้านสูงซึ่ง
และnbsp;
แอปพลิเคชัน
มอเตอร์ไดรฟ์
ไดรฟ์มอเตอร์ DC แบบไร้แปรงถ่าน (BLDC)
ไดรฟ์มอเตอร์สเต็ปเปอร์
การควบคุมเซอร์โวมอเตอร์
พลังงานและamp; อินเวอร์เตอร์
อินเวอร์เตอร์ DC-AC (เช่น อินเวอร์เตอร์พลังงานแสงอาทิตย์, UPS)
แหล่งจ่ายไฟแบบสวิตชิ่งโหมด (SMPS)
การแปลงพลังงานความถี่สูง
ระบบอัตโนมัติทางอุตสาหกรรม
การควบคุมมอเตอร์อุตสาหกรรม
ระบบขับเคลื่อนหุ่นยนต์
การขับวาล์วโซลินอยด์
อิเล็กทรอนิกส์ยานยนต์
การควบคุมมอเตอร์รถยนต์ไฟฟ้า (EV)
เครื่องชาร์จแบบออนบอร์ด (OBC)
พวงมาลัยพาวเวอร์ไฟฟ้า (EPS)
เครื่องใช้ไฟฟ้าและamp; เครื่องใช้ไฟฟ้า
ไดรฟ์คอมเพรสเซอร์เครื่องปรับอากาศ/ตู้เย็นแบบอินเวอร์เตอร์
เครื่องมือไฟฟ้า (เช่น สว่าน, เครื่องตัด)
โดรน ESCs (ตัวควบคุมความเร็วอิเล็กทรอนิกส์)
และnbsp;
ข้อมูล
|
หมวดหมู่
|
และnbsp;
|
|
|
ผู้ผลิต
|
Infineon Technologies
|
และnbsp;
|
|
ซีรีส์
|
-
|
และnbsp;
|
|
บรรจุภัณฑ์
|
เทปและamp; รีล (TR)
เทปตัด (CT)
Digi-Reelandreg;
|
และnbsp;
และnbsp;
และnbsp;
|
|
สถานะชิ้นส่วน
|
ใช้งานอยู่
|
และnbsp;
|
|
DigiKey Programmable
|
ไม่ได้รับการยืนยัน
|
และnbsp;
|
|
การกำหนดค่าที่ขับเคลื่อน
|
Half-Bridge
|
และnbsp;
|
|
ประเภทช่องสัญญาณ
|
Synchronous
|
และnbsp;
|
|
จำนวนไดรเวอร์
|
2
|
และnbsp;
|
|
ประเภทเกท
|
IGBT, MOSFET (N-Channel)
|
และnbsp;
|
|
แรงดันไฟฟ้า - อุปทาน
|
10V ~ 20V
|
และnbsp;
|
|
แรงดันไฟฟ้าลอจิก - VIL, VIH
|
0.8V, 3V
|
และnbsp;
|
|
กระแสไฟ - เอาต์พุตสูงสุด (Source, Sink)
|
210mA, 360mA
|
และnbsp;
|
|
ประเภทอินพุต
|
Non-Inverting
|
และnbsp;
|
|
แรงดันไฟฟ้าด้านสูง - สูงสุด (บูตสแตรป)
|
600 V
|
และnbsp;
|
|
เวลาขึ้น/ลง (Typ)
|
100ns, 50ns
|
และnbsp;
|
|
อุณหภูมิในการทำงาน
|
-40anddeg;C ~ 150anddeg;C (TJ)
|
และnbsp;
|
|
ประเภทการติดตั้ง
|
ติดตั้งบนพื้นผิว
|
และnbsp;
|
|
แพ็คเกจ / เคส
|
8-SOIC (0.154andquot;, ความกว้าง 3.90 มม.)
|
และnbsp;
|
|
แพ็คเกจอุปกรณ์ซัพพลายเออร์
|
8-SOIC
|
และnbsp;
|
|
หมายเลขผลิตภัณฑ์พื้นฐาน
|
และnbsp;
ภาพวาด
