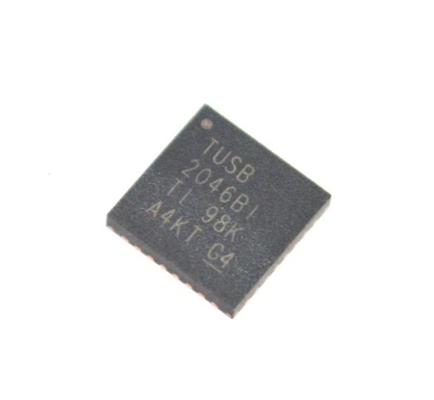

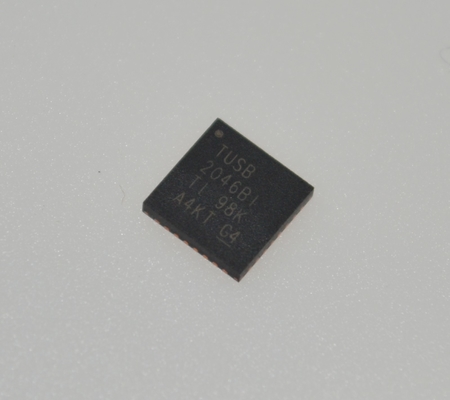

TUSB2046BIRHBR ตัวควบคุมฮับ USB 2.0 4 พอร์ต พร้อมรองรับ 12Mbps/1.5Mbps ทรานสซีฟเวอร์ในตัว การทำงาน 3.3V โหมดประหยัดพลังงาน EMI ต่ำ และช่วงอุณหภูมิสำหรับอุตสาหกรรม (-40°C ถึง 85°C)

TUSB2046BIRHBR ตัวควบคุมฮับ USB 2.0 4 พอร์ต พร้อมรองรับ 12Mbps/1.5Mbps ทรานสซีฟเวอร์ในตัว การทำงาน 3.3V โหมดประหยัดพลังงาน EMI ต่ำ และช่วงอุณหภูมิอุตสาหกรรม (-40anddeg;C ถึง 85anddeg;C)

andnbsp;

andnbsp;คุณสมบัติ

andbull; สอดคล้องกับข้อกำหนด USB อย่างสมบูรณ์ในฐานะฮับความเร็วเต็มที่: TID #30220231

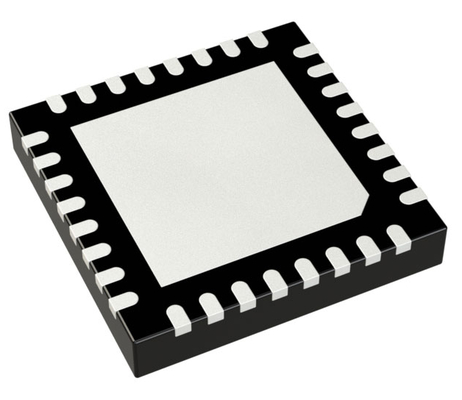

andbull; แพ็คเกจ LQFP (1) 32 พิน พร้อมระยะพิทช์เทอร์มินอล 0.8 มม. หรือแพ็คเกจ QFN พร้อมระยะพิทช์พิน 0.5 มม.

andbull; ตรรกะ ASIC พลังงานต่ำ 3.3-V

andbull; ทรานสซีฟเวอร์ USB ในตัว

andbull; การใช้งาน State Machine ไม่จำเป็นต้องมีการเขียนโปรแกรมเฟิร์มแวร์

andbull; พอร์ตต้นน้ำหนึ่งพอร์ตและพอร์ตปลายน้ำสี่พอร์ต

andbull; พอร์ตปลายน้ำทั้งหมดรองรับการทำงานความเร็วเต็มที่และความเร็วต่ำ

andbull; โหมดแหล่งจ่ายไฟสองโหมดandndash; โหมดจ่ายไฟด้วยตนเองandndash; โหมดจ่ายไฟด้วยบัส

andbull; มีการสลับพลังงานและการรายงานกระแสเกินแบบ Ganged หรือต่อพอร์ต

andbull; รองรับการทำงาน Suspend และ Resume

andbull; รองรับรหัสผู้ขายและรหัสผลิตภัณฑ์ที่ตั้งโปรแกรมได้ด้วย EEPROM ภายนอกแบบอนุกรม

andbull; อินเทอร์เฟซ EEPROM 3 สถานะช่วยให้สามารถแชร์ EEPROM ได้

andbull; เอาต์พุตแบบ Push-Pull สำหรับ PWRON ช่วยลดความจำเป็นในการใช้ตัวต้านทาน Pullup ภายนอก

andbull; การกรองสัญญาณรบกวนบน OVRCUR ให้ภูมิคุ้มกันต่อไฟกระชาก

andbull; การจัดวางพินของแพ็คเกจช่วยให้ PCB 2 เลเยอร์

andbull; การปล่อย EMI ต่ำทำได้โดยใช้สัญญาณอินพุตคริสตัล 6 MHz

andbull; ย้ายมาจากฮับ TUSB2040 ที่พิสูจน์แล้ว

andbull; ต้นทุนต่ำกว่าฮับ TUSB2040

andbull; ประสิทธิภาพ ESD ของระบบที่ได้รับการปรับปรุง

andbull; ไม่จำเป็นต้องมีไดรเวอร์พิเศษ ทำงานได้อย่างราบรื่นกับระบบปฏิบัติการใดๆ ที่รองรับ USB Stack

andbull; รองรับการทำงาน 6 MHz ผ่านอินพุตคริสตัลหรือสัญญาณนาฬิกาอินพุต 48 MHz

andnbsp;

แอปพลิเคชัน

andbull; ระบบคอมพิวเตอร์

andbull; สถานีเชื่อมต่อ

andnbsp;

คำอธิบาย

TUSB2046x เป็นอุปกรณ์ฮับ CMOS 3.3-V ที่มีพอร์ตต้นน้ำหนึ่งพอร์ตและพอร์ตปลายน้ำสี่พอร์ตตามข้อกำหนด Universal Serial Bus (USB) ในฐานะฮับความเร็วเต็มที่ เนื่องจากอุปกรณ์นี้ถูกนำไปใช้งานด้วยเครื่องสถานะดิจิทัลแทนไมโครคอนโทรลเลอร์ จึงไม่จำเป็นต้องมีการเขียนโปรแกรมเฟิร์มแวร์ ทรานสซีฟเวอร์ USB ที่สอดคล้องอย่างสมบูรณ์ถูกรวมเข้ากับ ASIC สำหรับพอร์ตต้นน้ำและปลายน้ำทั้งหมด พอร์ตปลายน้ำรองรับอุปกรณ์ความเร็วเต็มที่และความเร็วต่ำโดยการตั้งค่าอัตราการหมุนโดยอัตโนมัติตามความเร็วของอุปกรณ์ที่เชื่อมต่อกับพอร์ต การกำหนดค่าของพิน BUSPWR จะเลือกโหมดจ่ายไฟด้วยบัสหรือโหมดจ่ายไฟด้วยตนเอง

การกำหนดค่าอินพุต GANGED จะกำหนดโหมดการสลับพลังงานและการตรวจจับกระแสเกินสำหรับพอร์ตปลายน้ำ หาก GANGED เป็นค่าสูง เอาต์พุต PWRON ทั้งหมดจะสลับพร้อมกัน และหาก OVRCUR ใดๆ ทำงาน พอร์ตทั้งหมดจะเปลี่ยนไปเป็นสถานะปิดเครื่อง หาก GANGED เป็นค่าต่ำ เอาต์พุต PWRON และอินพุต OVRCUR จะทำงานเป็นรายพอร์ต

andnbsp;

ข้อมูล

andnbsp;

ภาพวาด

ข้อได้เปรียบของเรา:

• ผลิตภัณฑ์คุณภาพสูง --- ข้อเสนอของเราเป็นของใหม่และเป็นของแท้ 100% ROHS
• ราคาที่แข่งขันได้ --- ช่องทางการจัดซื้อที่ดีพร้อมราคาที่ดี
• บริการระดับมืออาชีพ --- การทดสอบคุณภาพอย่างเข้มงวดก่อนการจัดส่ง และบริการหลังการขายที่สมบูรณ์แบบหลังจากการซื้อ
• สินค้าคงคลังที่เพียงพอ --- ด้วยการสนับสนุนจากทีมจัดซื้อที่แข็งแกร่งของเรา
• จัดส่งรวดเร็ว --- เราจะจัดส่งสินค้าภายใน 1-3 วันทำการหลังจากยืนยันการชำระเงิน

andnbsp;

ต้องแน่ใจว่าจะตอบสนองความต้องการของคุณสำหรับส่วนประกอบทุกชนิด^_^


รายการสินค้า
จัดหาชุดส่วนประกอบอิเล็กทรอนิกส์ เซมิคอนดักเตอร์ครบวงจร ส่วนประกอบแบบแอคทีฟและamp; พาสซีฟ เราสามารถช่วยคุณรับทั้งหมดสำหรับ bom ของ PCB ได้ กล่าวโดยสรุป คุณสามารถรับโซลูชันแบบครบวงจรได้ที่นี่


ข้อเสนอต่างๆ ได้แก่:
วงจรรวม, IC หน่วยความจำ, ไดโอด, ทรานซิสเตอร์, ตัวเก็บประจุ, ตัวต้านทาน, วาริสเตอร์, ฟิวส์, ทริมเมอร์และamp; โพเทนชิโอมิเตอร์, หม้อแปลง, แบตเตอรี่, สายเคเบิล, รีเลย์, สวิตช์, ขั้วต่อ, บล็อกขั้วต่อ, คริสตัลและamp; ออสซิลเลเตอร์, ตัวเหนี่ยวนำ, เซ็นเซอร์, หม้อแปลง, ไดรเวอร์ IGBT, LED, LCD, คอนเวอร์เตอร์, PCB (แผงวงจรพิมพ์), PCBA (ชุดประกอบ PCB)

แข็งแกร่งในแบรนด์:
Microchip, MAX, AD, TI, ATMEL, ST, ON, NS, Intersil, Winbond, Vishay, ISSI, Infineon, NEC, FAIRCHILD, OMRON, YAGEO, TDK, ฯลฯ
