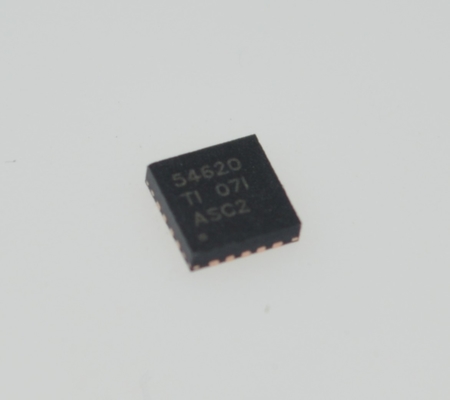

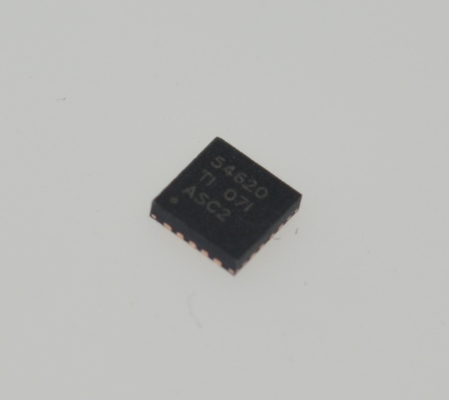

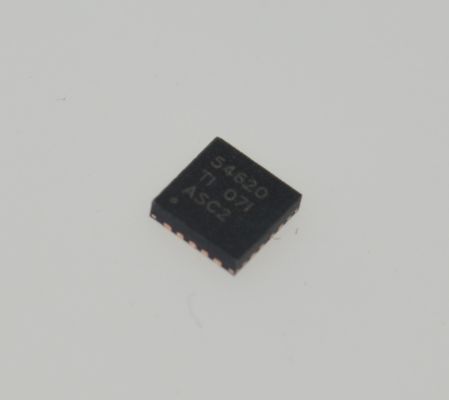

TPS54620RGYR 6A เครื่องปรับระดับความประสิทธิภาพสูงด้วยการเข้า 4.5-17V การออกปรับ 1.5% ความแม่นยํา 1.2MHz การสลับการป้องกันความร้อนและพลังงาน สัญญาณที่ดี

TPS54620RGYR ตัวแปลงสัญญาณ Step-Down ประสิทธิภาพสูง 6A พร้อมอินพุต 4.5-17V เอาต์พุตปรับได้ ความแม่นยำ 1.5% การสลับ 1.2MHz การป้องกันความร้อน และสัญญาณ Power Good

คุณสมบัติ

• MOSFETs 26 mΩ และ 19 mΩ ในตัว

• รางจ่ายไฟแบบแยก: 1.6 V ถึง 17 V บน PVIN

• ความถี่ในการสลับ 200 kHz ถึง 1.6 MHz

• ซิงโครไนซ์กับสัญญาณนาฬิกาภายนอก

• การอ้างอิงแรงดันไฟฟ้า 0.8 V และplusmn;1% เกินอุณหภูมิ

• กระแสไฟดับต่ำ 2-andmicro;A

• การเริ่มต้นแบบ Monotonic เข้าสู่อินพุต Prebiased

• ช่วงอุณหภูมิการทำงาน -40anddeg;C ถึง 150anddeg;C

• การเริ่มต้นแบบช้าและการจัดลำดับพลังงานที่ปรับได้

• ตัวตรวจสอบเอาต์พุต Power Good สำหรับ Undervoltage และ Overvoltage

• การล็อก Undervoltage อินพุตที่ปรับได้

แอปพลิเคชัน

• ระบบจ่ายไฟแบบกระจายความหนาแน่นสูง

• การควบคุมโหลดแบบจุดประสิทธิภาพสูง

• โครงสร้างพื้นฐานการสื่อสารบรอดแบนด์ เครือข่าย และออปติคัล

คำอธิบาย

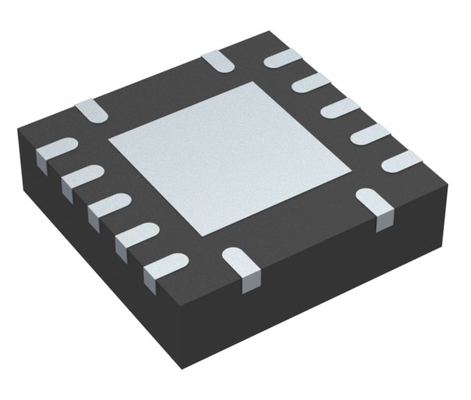

TPS54620 ในแพ็คเกจ QFN ขนาด 3.50 มม. และtimes; 3.50 มม. ที่ได้รับการปรับปรุงความร้อน เป็นตัวแปลงสัญญาณ step-down แบบซิงโครนัส 17-V, 6-A ที่มีคุณสมบัติครบถ้วน ซึ่งได้รับการปรับให้เหมาะสมสำหรับการออกแบบขนาดเล็กผ่านประสิทธิภาพสูงและการรวม MOSFET ด้านสูงและด้านต่ำ การประหยัดพื้นที่เพิ่มเติมทำได้ผ่านการควบคุมโหมดกระแส ซึ่งช่วยลดจำนวนส่วนประกอบ และโดยการเลือกความถี่ในการสลับที่สูง ลดขนาดของตัวเหนี่ยวนำ

การเพิ่มขึ้นของแรงดันไฟฟ้าเอาต์พุตเริ่มต้นถูกควบคุมโดยพิน SS/TR ซึ่งช่วยให้ทำงานเป็นแหล่งจ่ายไฟแบบสแตนด์อโลนหรือในสถานการณ์การติดตาม การจัดลำดับพลังงานยังเป็นไปได้โดยการกำหนดค่า enable และพิน power good แบบ open-drain อย่างถูกต้อง

การจำกัดกระแสไฟแบบรอบต่อรอบบน FET ด้านสูงช่วยปกป้องอุปกรณ์ในสถานการณ์โอเวอร์โหลด และได้รับการปรับปรุงโดยขีดจำกัดกระแสไฟด้านต่ำ ซึ่งป้องกันการไหลของกระแสไฟเกิน นอกจากนี้ยังมีขีดจำกัดกระแสไฟด้านต่ำที่จม ซึ่งจะปิด MOSFET ด้านต่ำเพื่อป้องกันกระแสไฟย้อนกลับมากเกินไป การปิดระบบความร้อนจะปิดการทำงานของชิ้นส่วนเมื่ออุณหภูมิของไดเกินอุณหภูมิการปิดระบบความร้อน

ข้อมูล

ภาพวาด
